Quemar el Arduino Bootloader en chips Atmega 328 TQFP y DIP en protoboard (2 / 6 paso)

Paso 2: Organizar todos los componentes en el protoboard

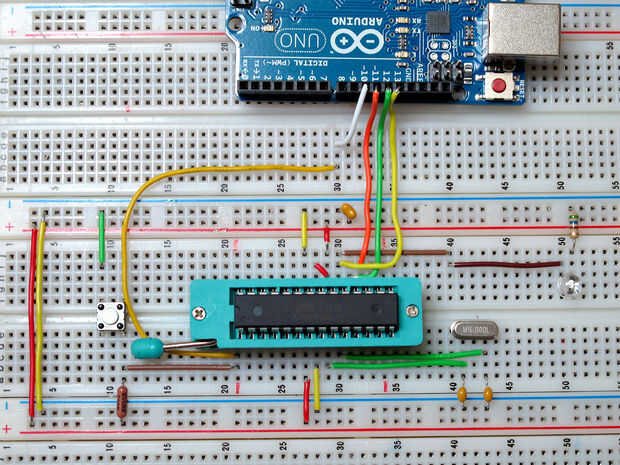

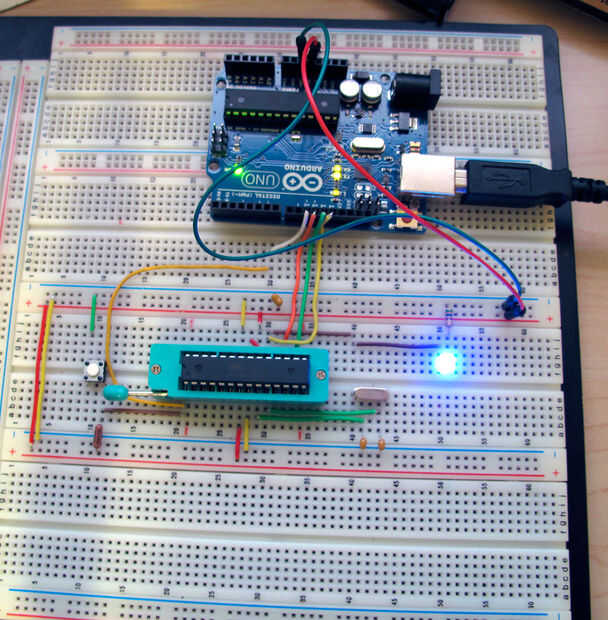

Todos los componentes de alambre como se muestra en esta imagen en la protoboard. La toma de Ziff se coloca a partir del pin 21, agregar marcas en el protoboard para mostrar el Pin 1, Pin 14, 15 Pin, Pin 28 del Atmega dip28 chip ya que es fácil conectar más tarde. La placa no muestra poder, pero poder ejecutar + 5V y GND de placa a placa Arduino.
