Quemar el Arduino Bootloader en chips Atmega 328 TQFP y DIP en protoboard (5 / 6 paso)

Paso 5: Colocar el Chip en el adaptador TQFP

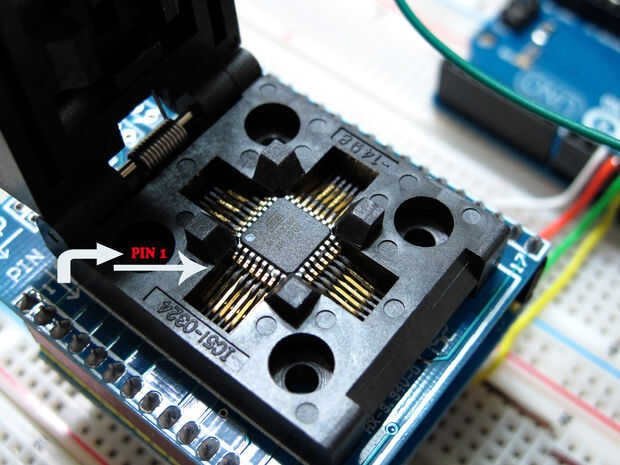

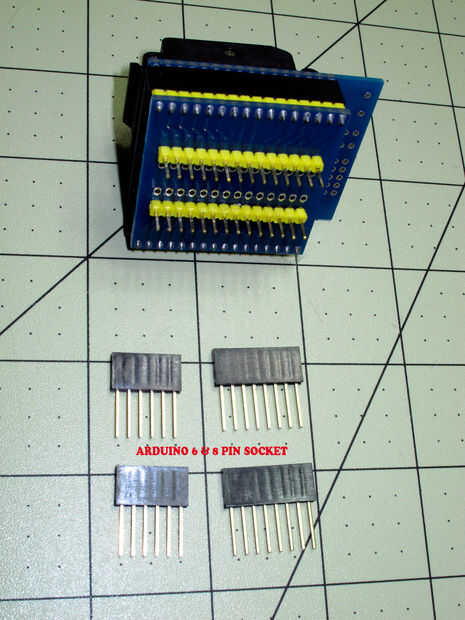

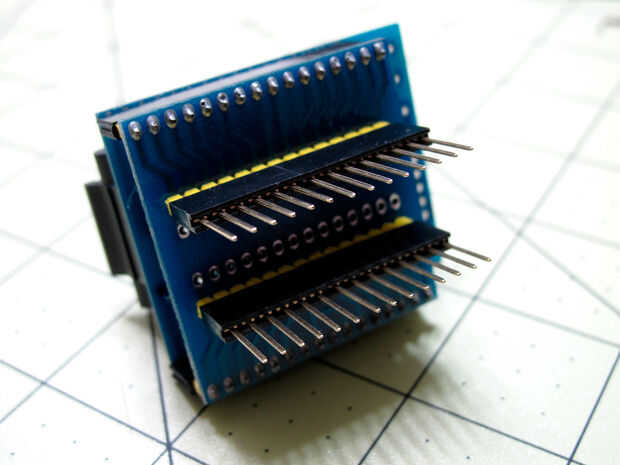

Conectan 8 pines, 6 pines como se muestra a DIP28 pernos del adaptador TQFP. Esto es para levantar en protoboard y para tener una buena vista de pines en la placa. Por favor preste especial atención a Electro descarga estática que puede dañar el chip cuando carga y eliminación de la toma. Alinee los pins del chip como se muestra en la imagen.
