Paso 2: Conecte el circuito

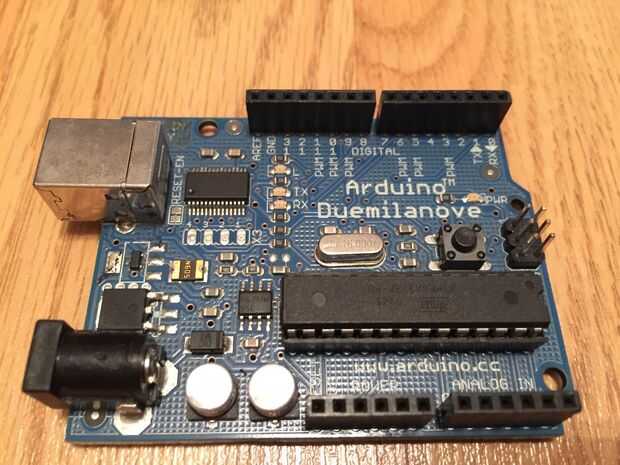

En primer lugar, saque el Arduino que desea utilizar como un ISP. Puede utilizar cualquier Arduino para esto. Estoy utilizando un Arduino Deu... Deyo... Que antes de la ONU. Observe que sólo tiene un encabezado ICSP, porque el convertidor serial FTDI no es reprogramable.

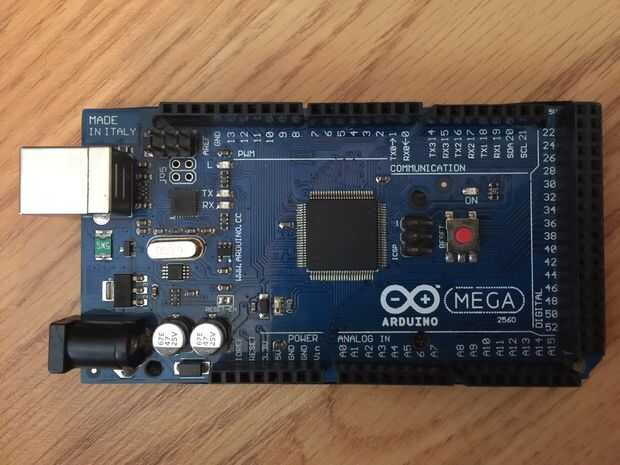

Puesto que el firmware que estamos descargando utiliza el chip serial, vamos a usar ICSP cabecera cerca del puerto USB de la segunda Arduino (en este caso un Mega 2560).
Los pernos se deben conectar de la siguiente forma:
- (Arduino ISP -> Arduino para quemar)
- PIN 10 -> RST (en ICSP)
- PIN 11 -> MOSI (en ICSP)
- Pin 12 -> MISO (en ICSP)
- PIN 13 -> SCK (en ICSP)
- Cualquier Pin de 5V -> cualquier Pin de 5V
- Cualquier Pin GND -> cualquier Pin GND

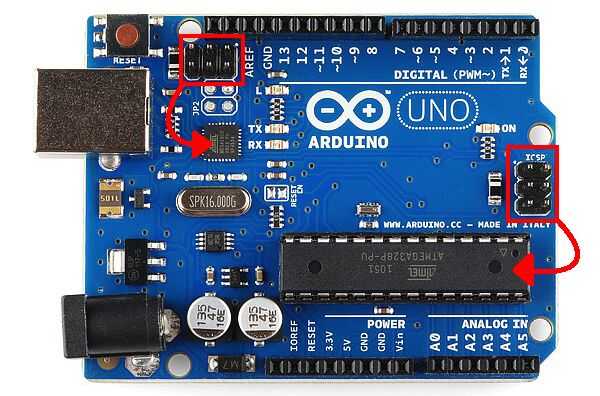

En las imágenes de arriba se ofrece un diagrama de pines ICSP. Preste atención a que pin está marcado como '1' en su tabla.
También querrá poner un 10 a 40uF condensador entre los pines Reset y GND de Arduino de su ISP. Si las puntas del condensador son muy cortas, o si tu Arduino solo tiene un pin de 5V, puede que necesite usar un protoboard.
