Paso 1:

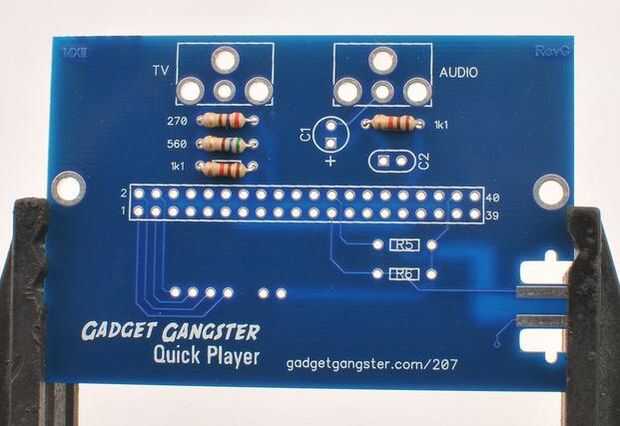

- Insertar las resistencias de dos 1.1 k, la resistencia de 560 ohm y el resistor de 270 ohm.

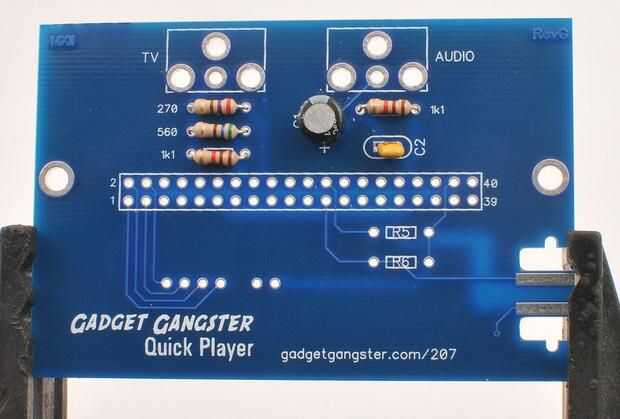

- Añadir el condensador electrolítico C1-se polariza; el lado del condensador marcado con una raya.

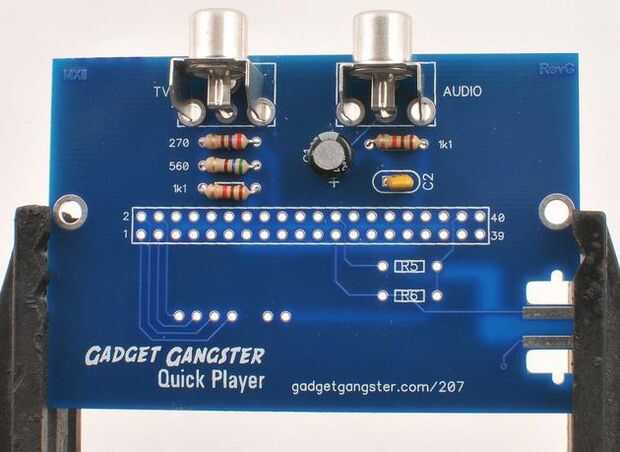

- Los conectores RCA de encajen en los orificios en la parte superior de la Junta.

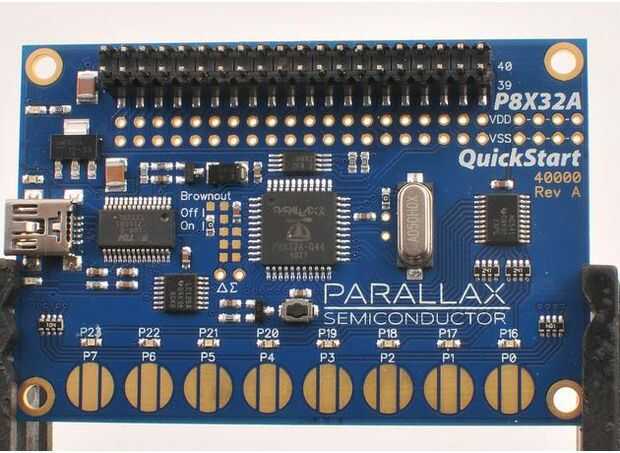

- Última cosa que añadir es encabezados. {Consejo aquí - se puede utilizar la placa de inicio rápido para sostener las cabeceras}.

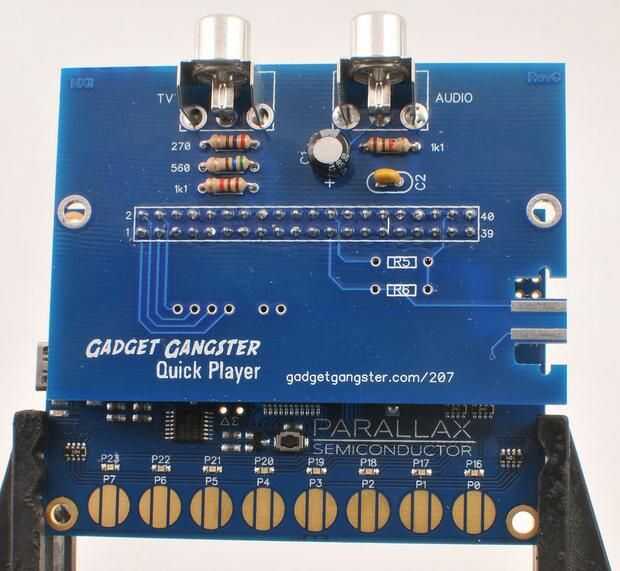

- Luego, ponga el Quick Player en la parte superior y soldadura las cabeceras. Todo hecho!
Tabla de resistencia:
- 1.1 resistencia k = marrón, marrón, rojo
- resistencia de 560 ohm = verde, azul marrón
- resistencia de 270 ohmios = rojo, violeta, marrón

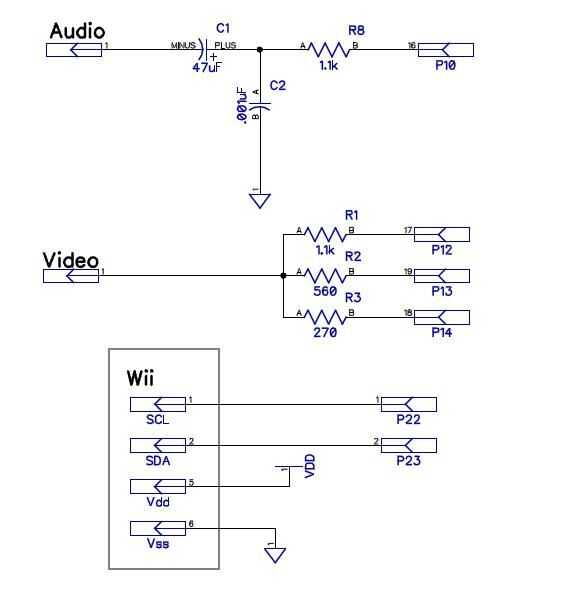

Si estan rodando su propia versión de este juego usando un protoboard de hélice u otra tabla de hélice base, consulte la primera imagen para el esquema correcto para el control de vídeo, audio y juego.
- Video de la hélice es P12, P13, P14
- Audio de la hélice es P10
- Del controlador es: P22, P23
El software del controlador es intercambiable con varios controladores de juego. Los detalles están aquí.
