Paso 8: Leyendo el gráfico psicrométrico
en una nueva ventana. Esta es una versión ampliada del gráfico.

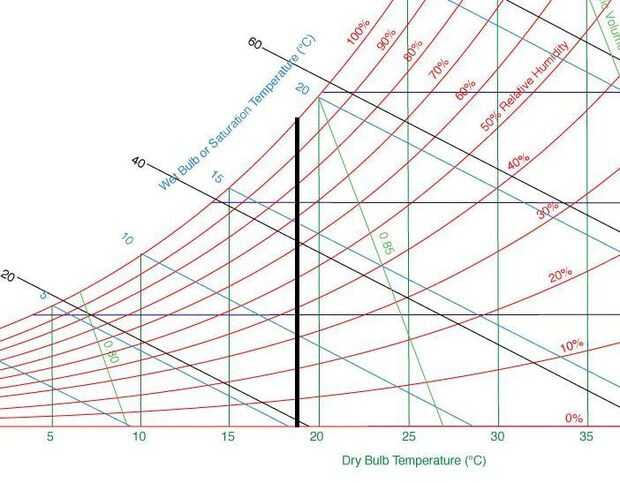

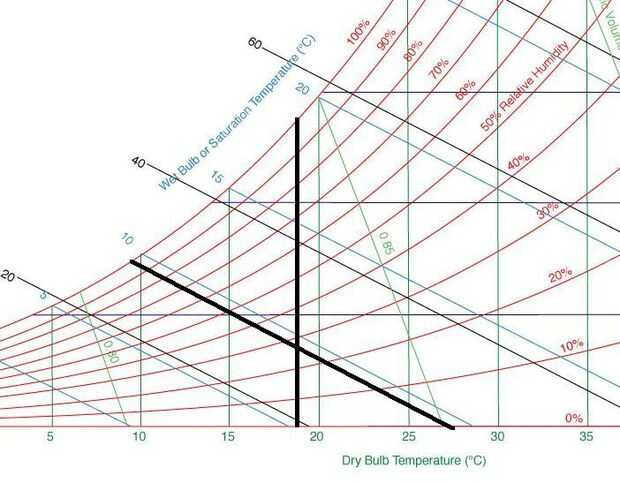

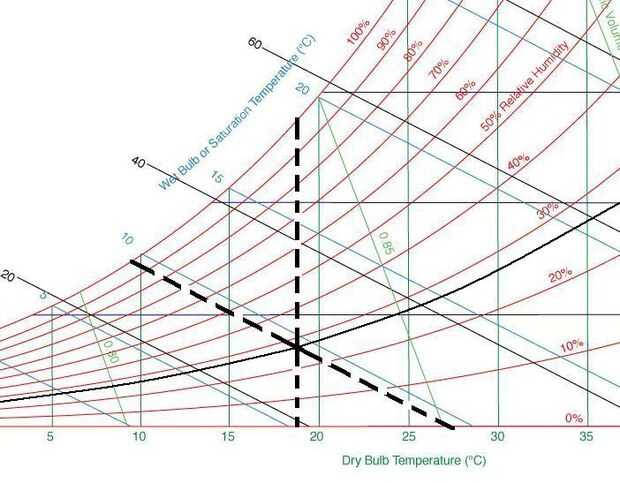

El cuadro parece complicado a primera vista, pero no es difícil de leer con un poco de ayuda 1. Abra
en otra ventana si ya no tienes. Podría ser una buena idea imprimir porque usted se está haciendo referencia a lo menudo.2. ver imagen dos - el eje inferior del gráfico representa la temperatura de bulbo seco. Hay varias temperaturas registradas en el eje. Las líneas de luz verdes que se extiende desde este eje son las líneas de dirección. Encontrar la temperatura de bulbo seco registrado en grados Celsius y trazar una línea recta a través de la gráfica, paralela a las líneas de orientación. Esto es ilustrado por la línea negra he dibujado para mi temperatura de bulbo seco de 18,33 grados en imagen dos.3. Consulte la imagen 3 - la parte superior cóncava línea del gráfico representa el eje de temperatura de bulbo húmedo. Las líneas de orientación para la temperatura de bulbo húmedo son en ángulo y están marcadas en el gráfico en la escritura azul de bebé. Encontrar la temperatura de bulbo húmedo en el eje del bulbo húmedo y trace una línea paralela a las líneas de dirección de bulbo húmedo, similares a lo que hiciste en el paso uno. Como se ve en la tercera imagen, he añadido mi línea de temperatura de bulbo húmedo a la temperatura de bulbo seco.4. ver imagen cuatro - las líneas son de color marrón en el gráfico se etiquetan como "Humedad relativa". Bajan el mapa en forma cóncava similar al eje de la temperatura de bulbo húmedo. Yo he marcado estas marcadas en la cuarta foto. Es necesario trazar una "línea de humedad" de curvatura similar a partir de su intersección de bulbo seco y húmedo y terminando en los puntos de marcada humedad relativa. lo he hecho para mis puntos en la cuarta foto.

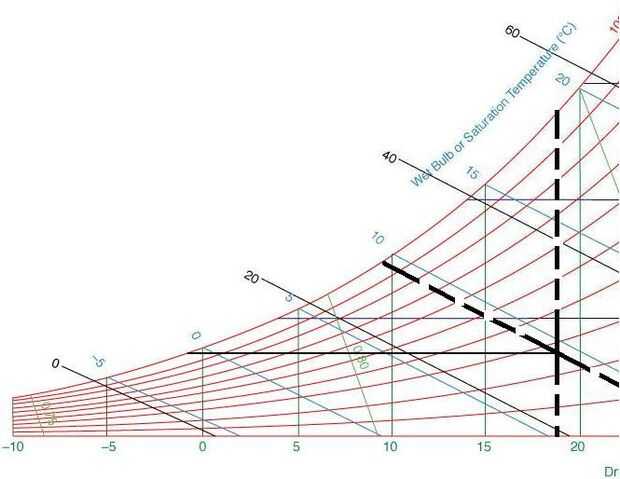

Para encontrar el nivel de humedad, ver donde cae la línea de humedad entre las dos líneas más de humedad y estimar qué porcentaje es. Puesto que las líneas guía en incrementos de 10 por ciento debe ser fácil de encontrar su humedad relativa, dar o tomar a uno por ciento. Para mí, la humedad relativa es cerca de 27%.
Como prometió, también puede encontrar el punto de rocío.

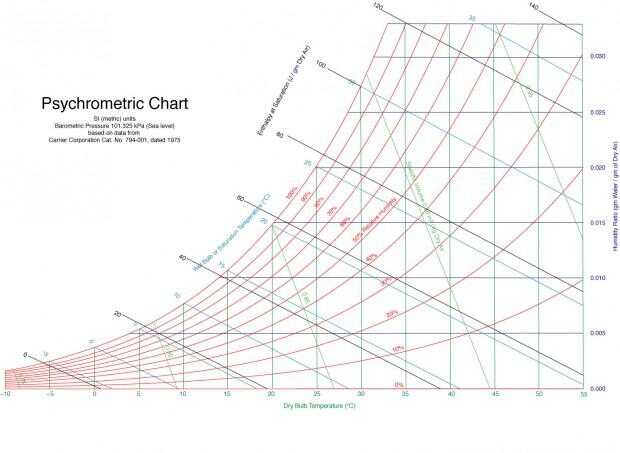

5. ver imagen cinco - encontrar su intersección de bulbo seco y húmedo otra vez. Hacer una línea horizontal de la intersección a la izquierda hasta el eje del bulbo húmedo.El punto donde la línea golpea el eje corresponderá a una temperatura, como se ve en la quinta imagen. Esta temperatura es la temperatura de punto de rocío. Parece que mi rocío es de-1 grados centígrados.
