¿Quieres construir un muñeco de nieve (aplicaciones láser)? -hecho en Techshop (3 / 8 paso)

Paso 3: Análisis y limpieza del dibujo

Después de entintar en mi boceto, necesito escanear en el ordenador y convertirlo en un formato que puedan entender el cortador del laser. Hacer es convertir mi dibujo escaneado - una imagen "raster" - en una imagen de "vector". Usé el Adobe Illustrator, que tiene algunas características que hace esta tarea muy fácil. Si no tienes acceso al software de Adobe, una buena alternativa es Inkscape, un editor de gráficos vectoriales de código abierto y libre.

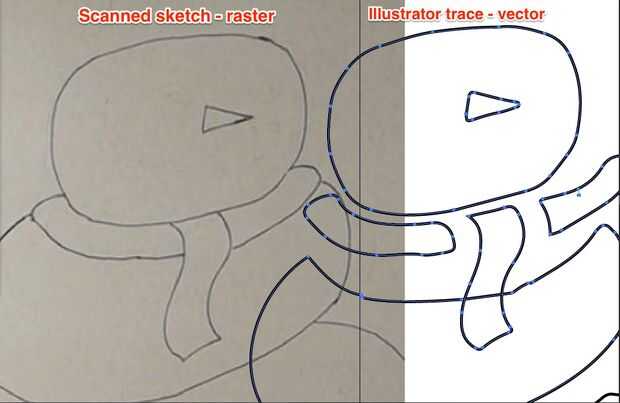

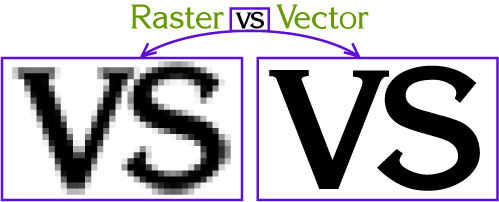

Mis dos primeras fotos en este paso muestran la diferencia entre imágenes vectoriales y de trama. Para los efectos de mi corte por láser, la diferencia importante es que las líneas de vector pueden ser reconocidas por el láser como caminos para recortar formas y formas pueden ser individualmente seleccionadas y editadas (la cabeza, la bufanda, la nariz, etc...). Con mi boceto, el laser no puede diferenciar entre el fondo y mi dibujo, y no puedo editar los componentes individuales. (Información raster vs vector imágenes.)

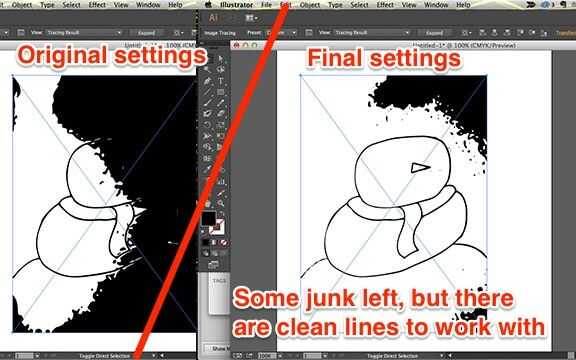

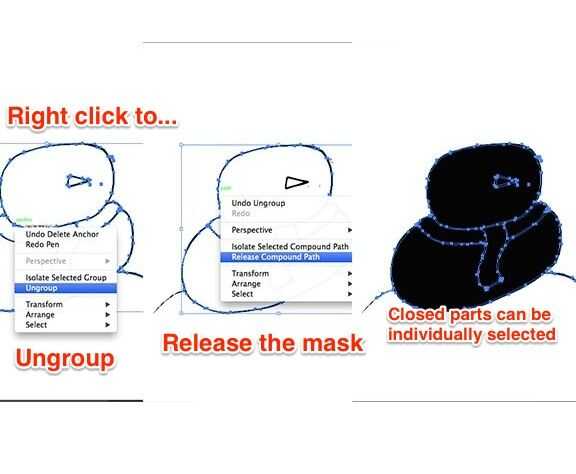

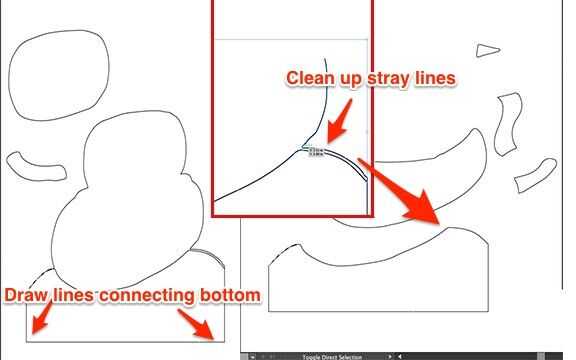

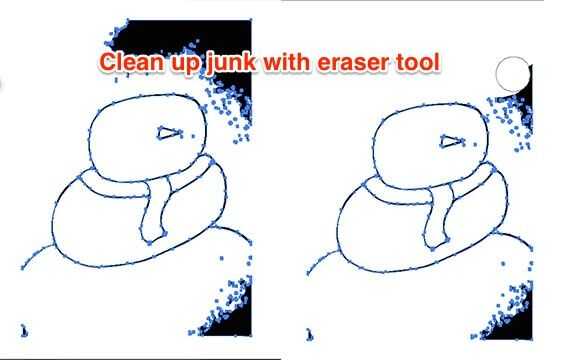

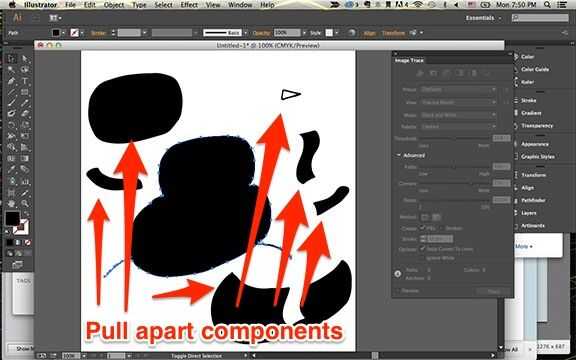

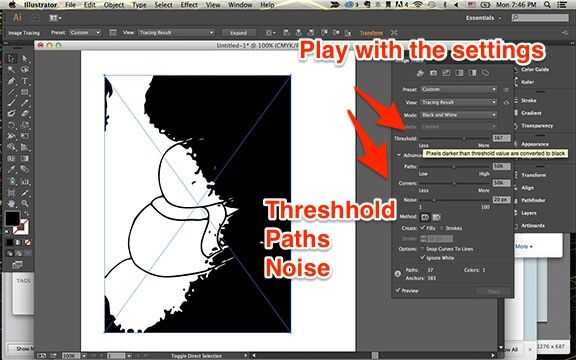

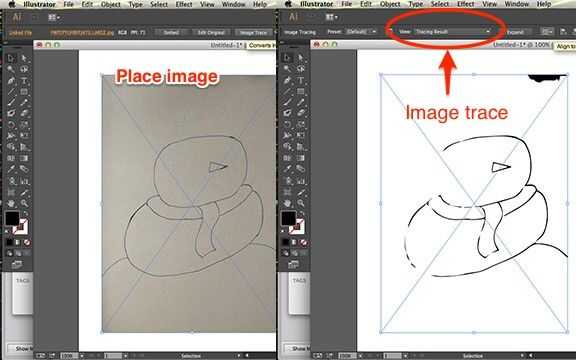

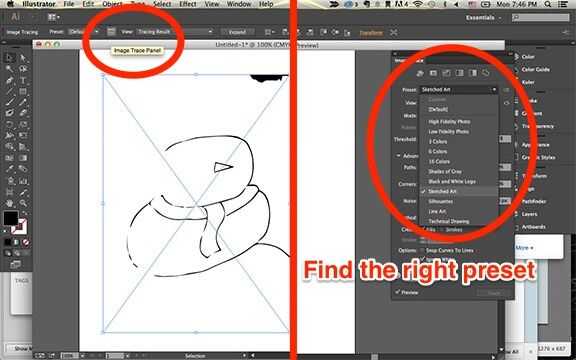

Illustrator tiene una herramienta muy útil llamada "live trace" que permite convertir casi cualquier imagen de trama en un vector de la imagen rápida y fácil. Tengo un tutorial en fotos explicando cómo traduje mi dibujo en líneas vectoriales.

Para hacer su sombrero y los copos de nieve, usé este mismo proceso para convertir algunas imágenes prediseñadas de los copos de nieve sombrero de copa y simples en imágenes vectoriales utilizables.
