Paso 4: Diseño mejorado
La puerta original de la foto con diseño de marco de alambre fue hecha a la idea de prueba y obtener algunas de las imágenes iniciales, funcionaba bastante bien. Uno de los problemas era ambiente luz le golpeó los diodos y hacerla menos sensible, así que aquí está mi diseño mejorado.
Los tamaños son lo que adapta el tubo y lo que tienes a la mano, ya he decidido que sería más a prueba de luz ambiente si no corte la muesca. El tubo de soplado se insertaría a la misma profundidad como en este diseño, esto ayudaría a los diodos de la foto totalmente incluido en la caja.

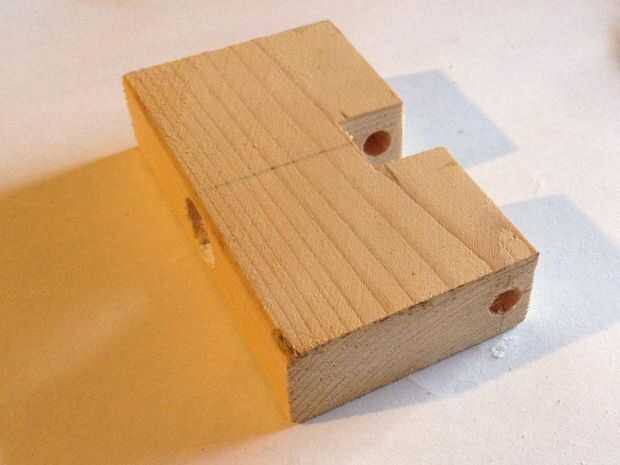

Seleccione un bloque de madera un poco más gruesa que el tubo, perfore un agujero de toda la longitud.
Corte una muesca justo más ancha que el diámetro del tubo, por lo que los dardos no coger a la salida.

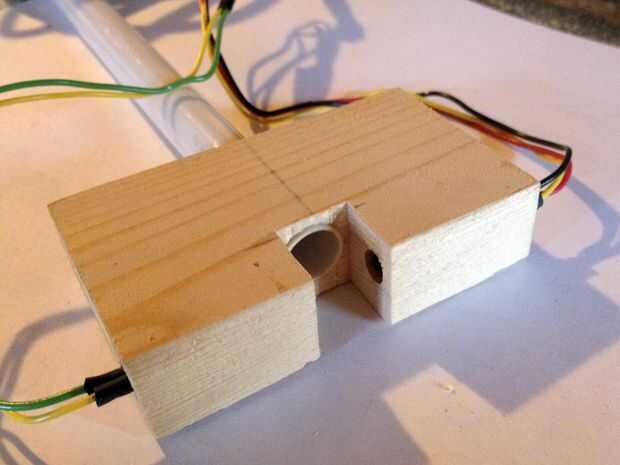

Taladrar dos orificios para los diodos de la foto, estos tienen que ser bien alineados que taladrar desde un lado hasta el otro lado si puedes.

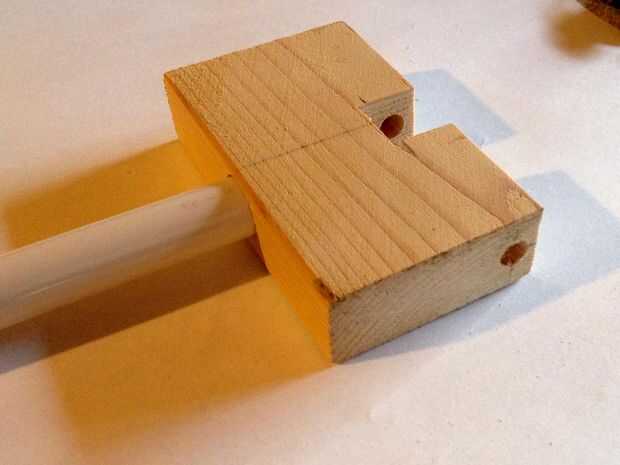

El tubo del pegamento en el agujero al ras con la parte inferior de la muesca del diodo, los diodos se deslizan en sus agujeros, trate de no dejar ir todo el camino hasta el final por lo que están protegidos de la luz del día, como un parasol. utilizando un rotulador negro oscurecer la cajita que los diodos de la foto en el punto para detener la luz reflejada y hacer la acción más confiable.

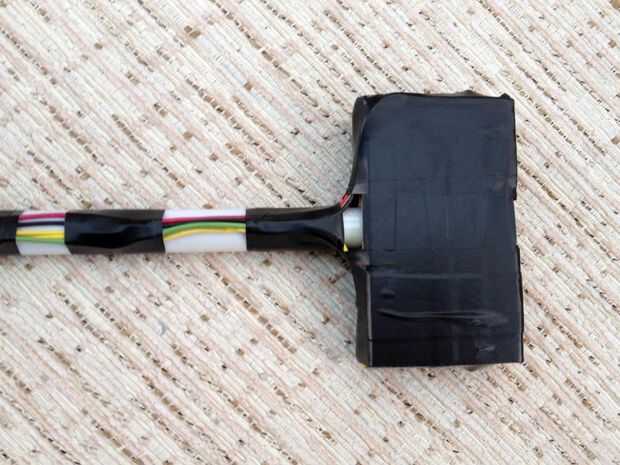

cuidadosamente use cinta negra para colocar todos los alambres en lugar y smarten la unidad para arriba.

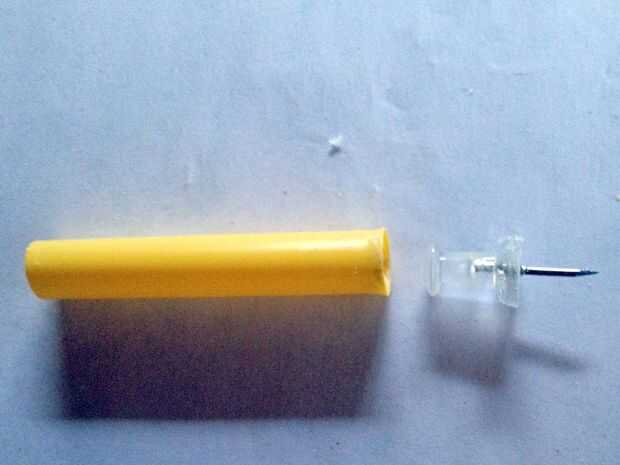

He incluido un tiro de las piezas que utilicé para el dardo, una tachuela de la prensa y la longitud de pajas de plástico jumbo.
