Paso 2: Programar y configurar el circuito de Arduino
Montar el circuito:
1) tomar el diodo Zener y la resistencia y conectar en el protoboard siguiendo el esquema. Por ahora, sólo utilice cables pelados para representar las manos. Inicialmente se utilizaron 25 potenciómetros de k en lugar de la resistencia de valor único. Esto nos permitió "dial-en" nuestro nivel de señal.
2) el esquema muestra solo 1 par de manos. Para dos, simplemente duplicar el circuito, pero con R1 y D1 conectado a A1 en el Arduino. *** los dos pasos siguientes son opcionales, pero ayuda con la depuración. ASÍ QUE MEJOR HACE.
3) Hook-up un LED al pin 13 (no te olvides de observar la polaridad... ánodo a arduino, cátodo a masa)
4) altavoz Hook-up la PC al pin 12 (el otro extremo a tierra)

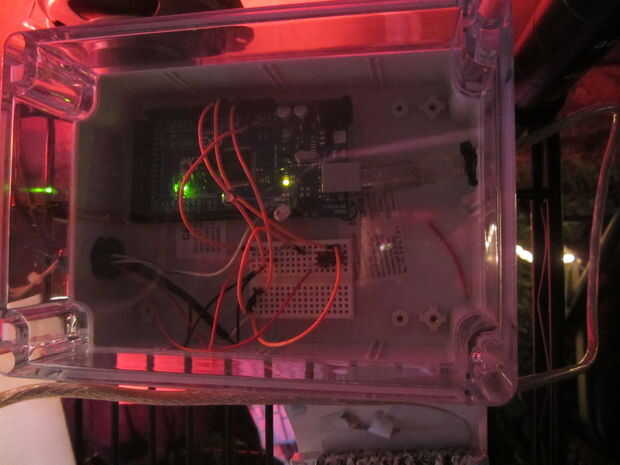

5) Descargar nuestro código con el archivo de lanzamientos. https://www.Dropbox.com/SH/46k9dfd1oh0s4v1/8ceVhL... demasiado (incluye también el código de procesamiento): https://www.dropbox.com/sh/46k9dfd1oh0s4v1/8ceVhL... Abra el código (hands_sound_integrate2b.ino) en el compilador y compruebe que la línea de "analogReference" coincide con el Arduino. Establece en 1 voltio. Asegúrese de que pitches.h está incluido en la misma carpeta too.7) ahora Abra el monitor de serie en el compilador. Cada vez que toquen los alambres pelados, oirá un pitido y el led debe encenderse para arriba! Si mantiene los cables, también debe obtener las lecturas de cero. Esperemos que cuanto más tienes los cables, cuanto mayor sea el número! optional8) modificar la caja de un proyecto para el arduino y protoboard. Esto hace que instalación un broche de presión!
