Paso 1: fundamentos
El Quijote está diseñado para ser construido como una estructura no permanente o permanente y puede ser colocado en una plataforma de cemento, bloque de cubierta o sistema de muelle permanente.
Hay suficiente información en línea para verter las almohadillas de cemento, así que aquí os muestro el diseño de un sistema de bloque o muelle de cubierta:

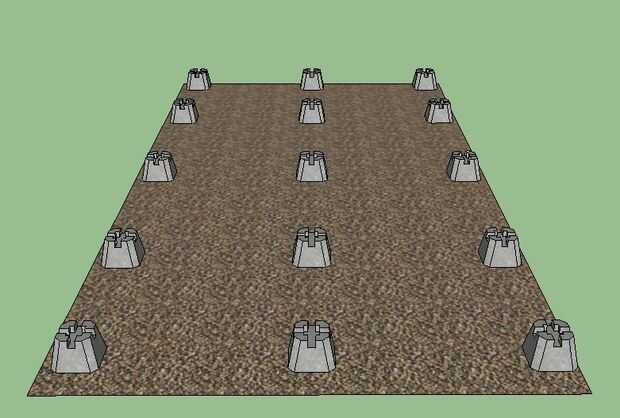

Imagen 1 es un sistema de bloque (Dekblock) cubierta no permanentes con bloques de cubierta de cemento colocados sobre una cama de 3 pulgadas o zanja de grava. Los bloques de la cubierta no deben ser más de 7 pies de separación. Suelo debajo de los bloques debe ser lleno y sólido. Las vigas del piso y marco de piso de caben directamente dentro de las ranuras del bloque de la cubierta. El marco de piso también debe ser anclado al suelo con suficiente huracán tirantes.

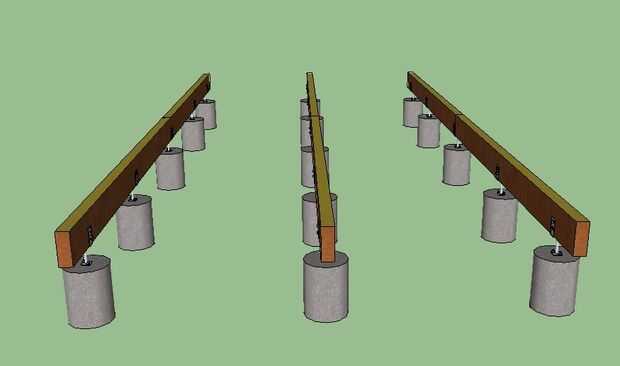

Cuadro 2 es el sistema de muelle. Uso Sonotubes pour los muelles a debajo de la línea de congelamiento. Muelles deben ser no más de 7 pies en un suelo Virgen sólido. El apoyo de la viga de Fundación debe ser un 10 "X 20' y se puede utilizar dos 2" x 10 "x 20' para construir el apoyo de la viga. El marco de la vigueta de piso se sentará encima del soporte de la viga y debe fijarse con huracán tirantes.

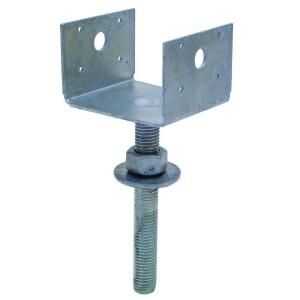

Ancla de bloque o muelle de cubierta, soportes se muestra en las fotos 3 y 4 están disponibles en el almacén de la fuente de cualquier edificio.
