Quimera: Una bobina de Tesla de baja tensión o 'Slayer excitador' (6 / 7 paso)

Paso 6: Ajuste de actitud

Porque el excitador de Slayer opera a bajas tensiones pero requiere resonancia, puede necesitar ajustar antes de que da su mejor rendimiento. Una fuente potencial de problemas o de ajuste incluyen:

--el tamaño de la bobina primaria. Menos vueltas parece aumentar la salida de la bobina, pero hace hincapié en los componentes de circuito más.

-Ubicación de la bobina primaria. La bobina trabajaba mejor cuando el primario se situados a 4 pulgadas sobre la parte inferior de la secundaria. Tuve que ajustar la longitud de la tubería de PVC que apoya las primarias (hacer más). Algunos experimentos pueden ser necesario encontrar el punto dulce en su bobina.

--la resistencia fija. El resistor de 47K da buen rendimiento, pero menos resistencia cambiará el punto resonante de la bobina. Así será cada vez mayor resistencia. Cuidado con sobrecalentamiento Si usted lío con esto.

-el transistor. Conseguí mejores resultados generales con la punta 31C. El 2N3055 funciona bien con voltajes de entrada mayor. Muchos sitios web tout el 2N2222 como la mejor opción, pero he encontrado el 2N2222 poco vulnerables a la quema. Según el ingeniero Mehdi Sadaghdar, el transistor en un excitador de Slayer debe tener una ganancia de voltaje de DC de 100 o más. Si nos fijamos en la pajina de transistor, verá una referencia críptica a 'hFE.' Esta es la ganancia de voltaje de DC.

Extraños efectos secundarios asociados con el excitador de Slayer:

--Funcionamiento mi bobina en mayor causa de voltajes (24 +) mi ordenador de sobremesa para emitir lamentos raro suena. No hace falta decirlo respaldé hasta que pude pantalla de mi PC. El campo de alta frecuencia se extiende mucho más allá que creas. Usted no puede poder encender un tubo fluorescente de seis pies de distancia, pero podría dañar electrónica sensible.

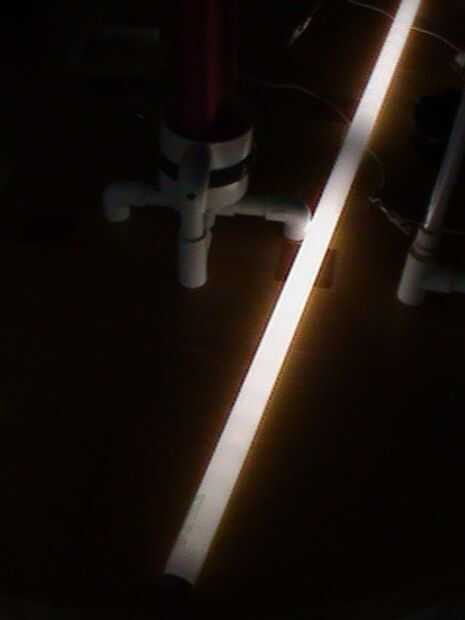

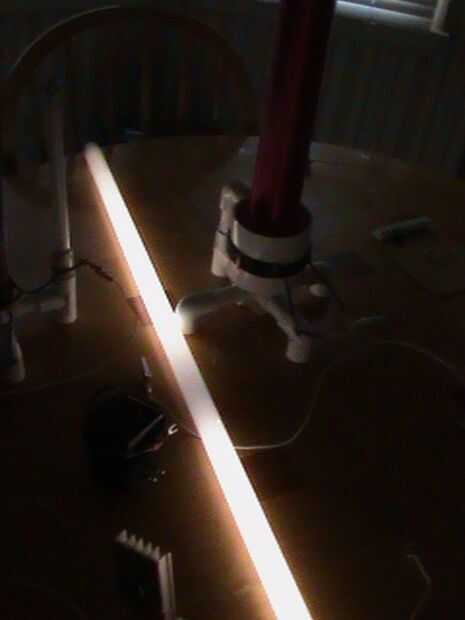

--El alambre base del secundario emite HF también. A menudo se puede colocar un tubo brillante al lado del base cable y brillará brillantemente, aunque usted no lo está sosteniendo.

--Si estás usando un disipador de calor en el transistor, el disipador de calor se irradian HF también.

--En voltajes de funcionamiento más altos puede iluminar más de un tubo.

--Usando una radio portátil, la frecuencia de funcionamiento del excitador Slayer puede encontrarse girando el dial hasta que se escuchan sonidos de chirridos extraños. Moviendo la radio dentro y fuera del campo, suena casi como un theremin.

--Una vez en funcionamiento, drena la energía de la señal de un excitador de Slayer tocando la pinza negativa en la fuente de alimentación. Dejar ir y la luz pueden volver; tacto y se drena lejos a través de su cuerpo a tierra.

Tal vez usted descubrirá otros efectos extraños.
