El circuito se hace solamente de relés y diodos (y algunos componentes adicionales), hay NO circuito integrado microcontrolador de ni por lo que este proyecto puede ser hecho por quien los odia!
Lo interesante es que el circuito electromecánico es un esqueleto sobre el cual se puede construir, en un futuro, una eventual gestión digital/computarizado. De hecho, un conector opcional "opción" es incluido (pero no utilizado por ahora).
Qué es esto:
Hay tres estaciones de prueba, cada uno con un gran botón rojo y una tira led utilizado como indicador luminoso. El primer competidor que empuja su botón rojo "gana" la Facultad de responder a la pregunta del presentador. Cuando usted presiona el botón por supuesto las otras dos estaciones se desactivan y sólo el presentador puede activarlos otra vez.
Lo que se necesita:
-Tres botones rojo grandes, o el botón grande similar. Tienen que ser normalmente cerrado (NC). Si no utilizas botones normalmente abierto () debe hacer modificaciones importantes a los esquemas (no descritos aquí).
-Tres led tiras, 12V o algún otro tipo de indicador luminoso.

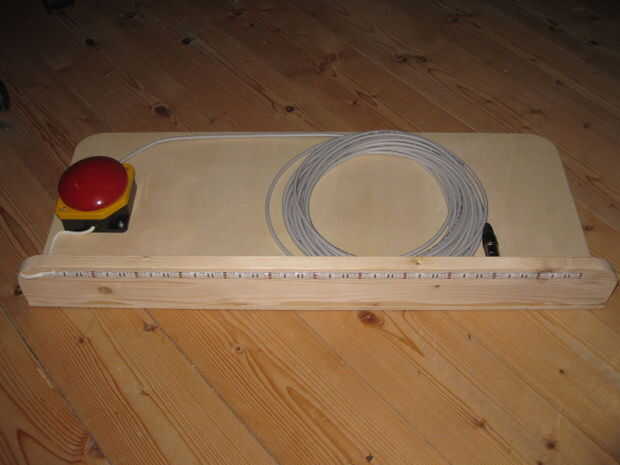

-Algunas piezas de paneles de madera y la pintura, depende de cómo haría el sótano de la estación de prueba. También se podría hacer tres podium o algo así. En mi caso he hecho sólo tres tableros con una pieza de madera vertical para la tira de led.

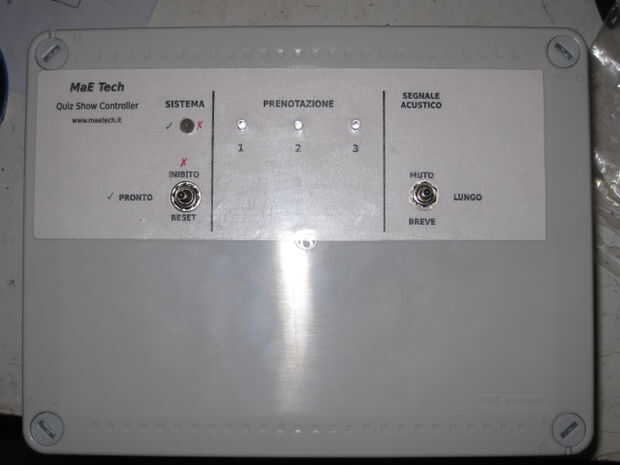

-Una caja o gabinete del controlador.
-Tres conectores para las estaciones, he usado de 5pinXLR, 3 montaje de cable macho y 3 hembra panelable. Opcionalmente un conector DB9 hembra.
-Dos o más interruptores, 12 diodos (1N400x estaría bien), 3 relés de 12V, ya una fuente de alimentación (12V-2A) o un transformador, un rectificador y un condensador para construir por sí mismo, algunos resistores, dos transistores NPN y dos condensadores (ver esquemas en el siguiente paso).
-Herramientas y paciencia por supuesto. De soldadura es necesaria, también pegamento caliente le espera.
