Paso 2: Concurso de montaje de la estación

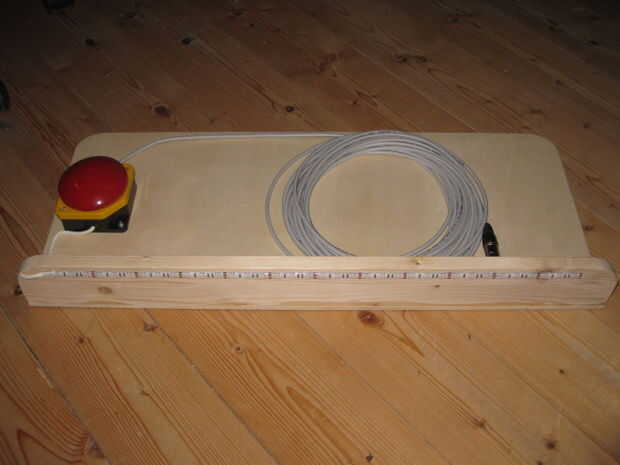

En mi caso he cortado un trozo de panel de madera contrachapada para el sótano y un pedazo de tablero de madera para la parte vertical. He redondeado los ángulos en primer lugar con sierra y luego con papel de lija. Yo he montado las dos partes con cola vinílica y algún tornillo.
Si lo desea que puede pintar el sótano con pintura a base de agua.
En mi caso he deje que la madera "natural".
Luego tienes que montar la base de la tecla con dos tornillos y la tira de LED con su adhesivo plus alguna gota de pegamento de cianoacrilato.

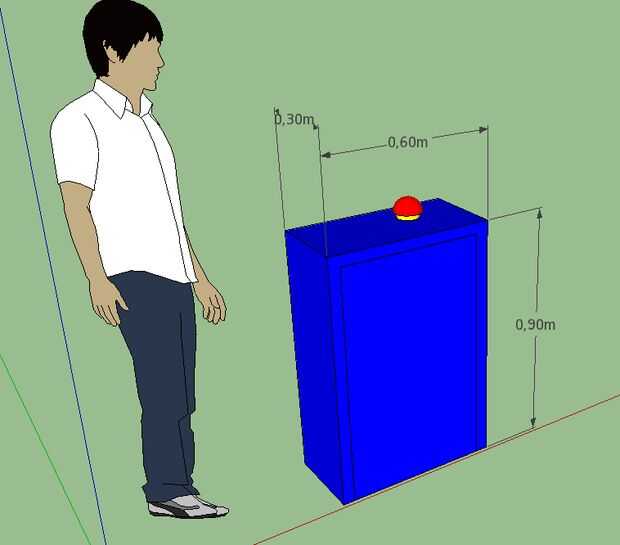

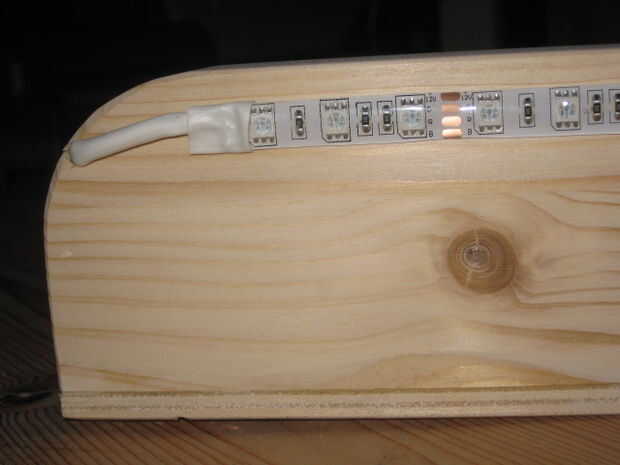

Si su sótano es una especie de caja, los cables pueden pasarse dentro, por lo que no son visibles. En mi caso me estaba obligado a pasar en la superficie haciéndolas visibles. Tenga en cuenta el pequeño agujero para pasar el cable de la tira led. Además, hay una manguera blanca de ocultar los cables de la tira led.

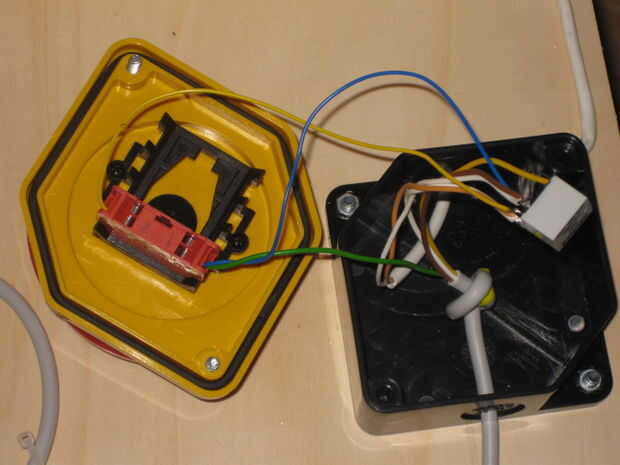

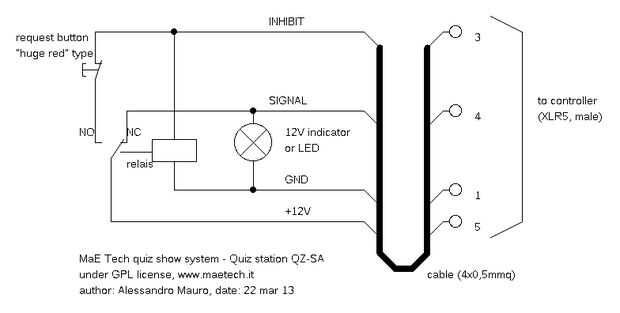

Finalmente realizar las conexiones con los relés (ver los esquemas). Lo más importante es encontrar el diagrama de cableado para el relé que está utilizando. Estoy usando un GRUNER X1U-G320 y los contactos spule son el medio más, los dos aparte son comunes (juntos). Los otros dos son contactos NC y NA, y un probador es útil para encontrar cuál es cuál.
En el otro extremo del cable de 4 alambres, soldadura de un conector. He utilizado XLR de 5 polos.
