Paso 9: Elaboración del marco
Ahora vamos a poner todo junto en un marco o en una caja. Hay muchas posibilidades. Su elección dependerá de los materiales que usted puede conseguir y en su imaginación. En este caso hemos utilizado dos placas de policarbonato.

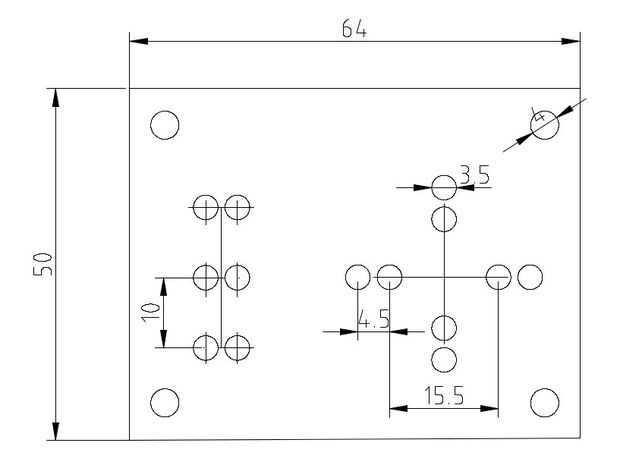

Sobre estas líneas puedes ver el dibujo de mi placa superior. La placa inferior presenta las mismas dimensiones externas y también 4 mm agujeros de diámetro en las esquinas.
La placa superior es algo más compleja porque se compone de los terminales sensibles donde conectar pinzas cocodrilo.

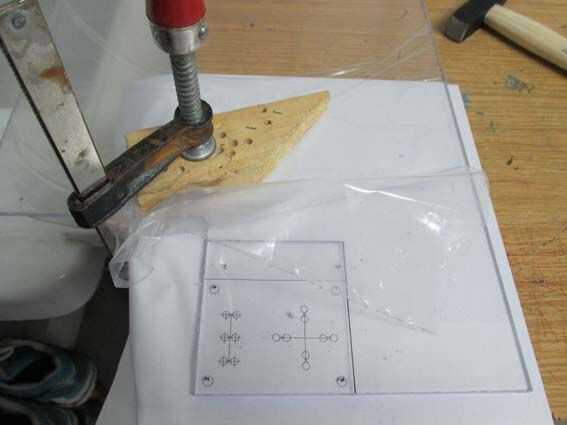

Utilizo un taladro y una sierra de mano para la construcción de las placas.

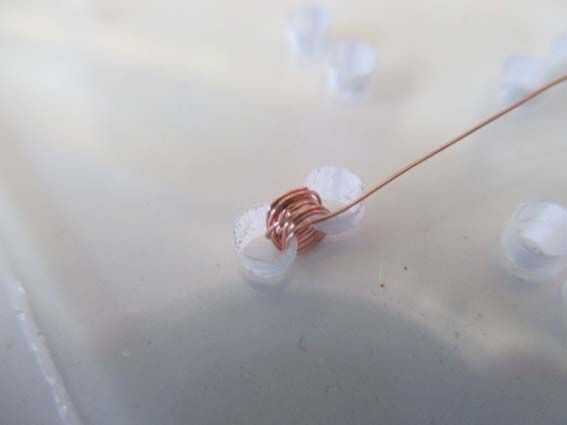

Terminales están construidos de una pieza de alambre de 10 cm de largo de cobre. El cable debe ser rodado alrededor de uno de los pares de agujeros.

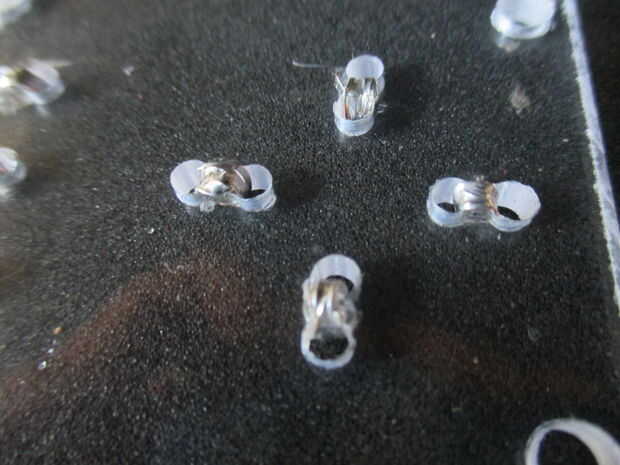

Añadir el hilo de estaño que se debe derretir muy cuidadosamente, de lo contrario se funde la placa de policarbonato también. El resultado será mucho mejor si utilizas pasta de soldar.

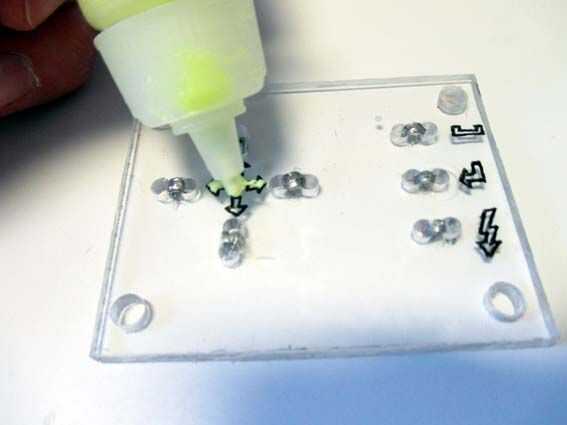

Ahora, usted puede dibujar las señales de control en la parte posterior de la placa de policarbonato.
La placa inferior es mucho más fácil de hacer porque no tiene los orificios para los conectores de cocodrilo. Se necesitan sólo cuatro agujeros.
