Paso 7: Ensamble la Junta de transistores

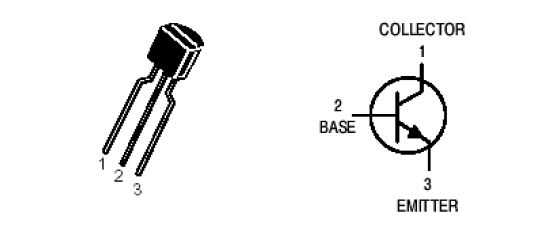

Por favor considere que los pernos en la junta con un cierto voltaje (o un voltaje más alto) deben conectarse al colector del transistor. En este caso, los pernos con una tensión son números 3, 4 y 5 (segunda columna en el paso anterior). Pero esto podría cambiar dependiendo del teclado que utilizas.

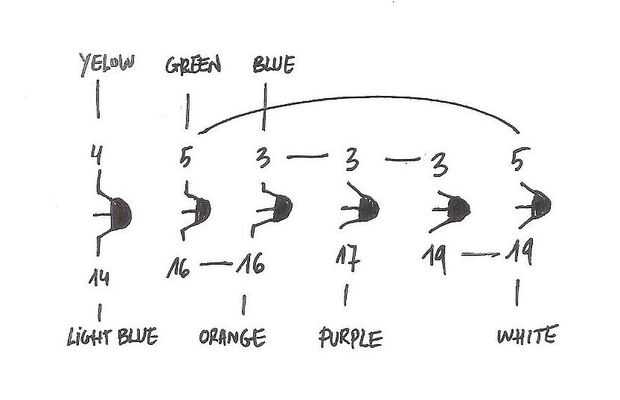

Ahora merece la pena pasar algún tiempo pensando en la manera de simplificar el cableado entre la placa electrónica y la tabla de transistores. El uso de cables con un color diferente es muy útil. La mano hizo la figura muestra los cables que están conectados a los bornes forman los transistores.

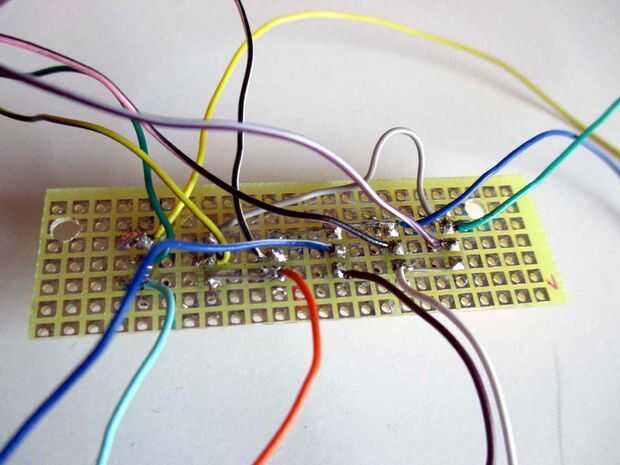

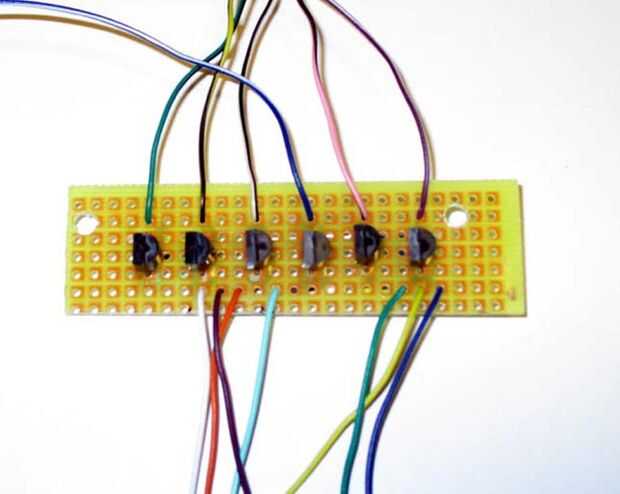

Las dos imágenes muestran el tablero desde ambos lados. Los cables a soldar a la placa del teclado que son los que en la parte inferior. Los cables en la parte superior se utilizará para conducir nuestro QWERTY.
