¿R/C autónoma Tonka camiones con seguimiento de cabeza de FPV (Tonka Cumbre construir) (7 / 10 paso)

Paso 7: Configuración de Video inalámbrica

Para utilizar legalmente el camión con equipo de video inalámbrico en los Estados Unidos, necesita una licencia como operador de radio HAM. El video transmitido debe tener su Identificativo en él al principio y al final de la transmisión y también debe mostrar cada 10 minutos si se está transmitiendo por un largo tiempo. Usted puede hacerlo usando una visualización en pantalla (OSD) o por escrito en algún lugar visible para la cámara. Es sólo el comienzo de algunas cosas básicas que necesitas saber. Usted debe obtener su licencia ya que da una apreciación de ese lado de la afición. Si estás fuera de Estados Unidos, usted necesitará saber las normas sobre transmisión en varias frecuencias. Usted será responsable por el uso correcto de equipos inalámbricos.

El equipamiento básico necesario para este paso son:

1 x Cable de Audio/vídeo GoPro
1 x Cable transmisor
1 x Cable de vídeo puente
1 x Audio Cable de puente
2 x baterías
1 x A / V Cables
1 x transmisor de Video de 1,3 GHz
1 x receptor de vídeo de 1,3 GHz
1 x Cable de alimentación
x 2 alarma de baja tensión

Pongo esta lista de elementos por encima en esta página en lugar de las primeras partes listado porque no es necesario comprar ninguna de este equipo si usted no recibe una licencia de jamón.

Una vez que tienes todo tu equipo desde arriba instalación junto, es bastante sencillos.

En el lado del receptor, todo lo que tienes que hacer es conectar los cables RCA del receptor a una TV o video gafas, atornille la antena y conecte el cable de alimentación. Después de conectar la batería en el cable de alimentación, el receptor está listo para funcionar. Sólo asegúrate de ver la polaridad o a soplar el receptor. Recuerden, rojo sobre rojo, negro sobre negro! No dejar enchufado durante demasiado tiempo sin embargo. Con la batería anterior, probablemente obtendrá unos 45 minutos fuera de la misma pero recomiendo conectar la alarma de bajo voltaje en el puerto de equilibrio de batería para monitorear la tensión. Una vez que obtiene menores 10.0 V, debe recargar la batería.

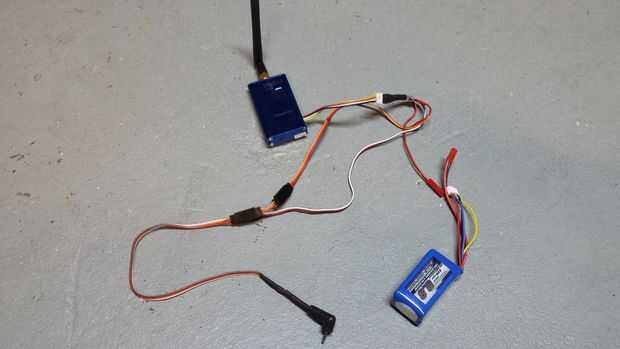

El lado del transmisor es un poco más complicado y las fotos va a hacer más para explicar que puedo!

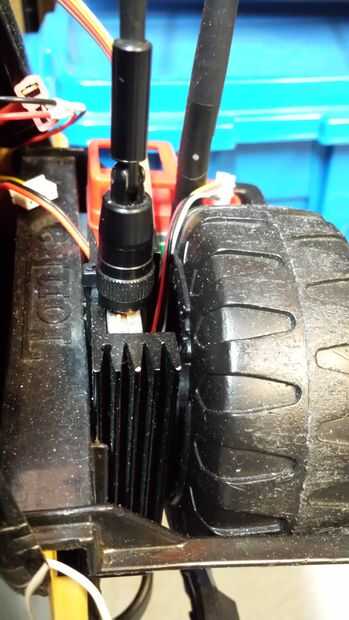

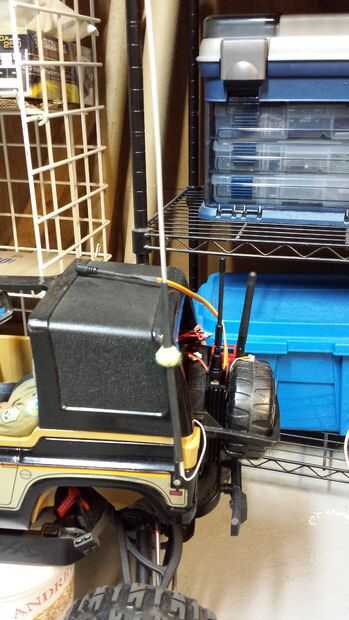

Prefiero montar el transmisor de video en la parte posterior donde el gas puede va pero se puede instalar en la parte superior para mayor alcance. Vista es mejor montado detrás del camión en mi opinión.

Finalmente, use una atadura grande para sujetar el GoPro en el Monte de pan/tilt. Conecte el conector de audio/vídeo en el GoPro. En este punto, gire el GoPro, conecte la batería en el transmisor, registro de golpe y vaya coche!
