Paso 1: Recinto y LED

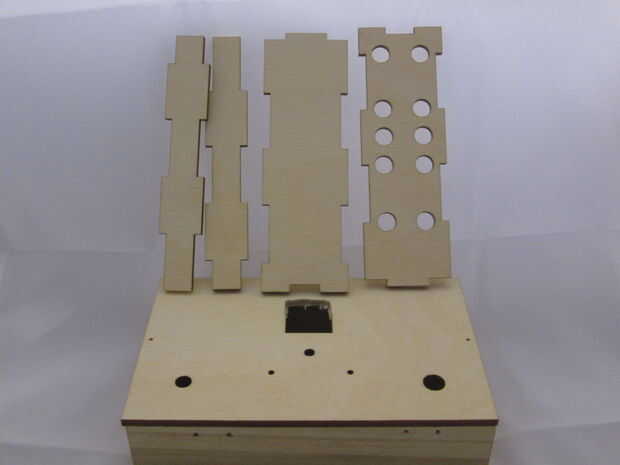

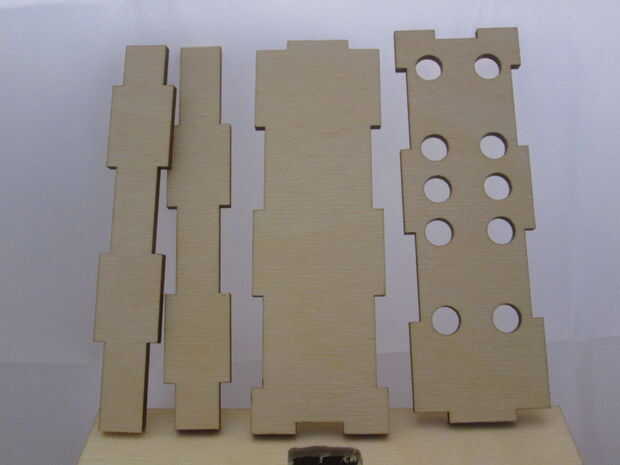

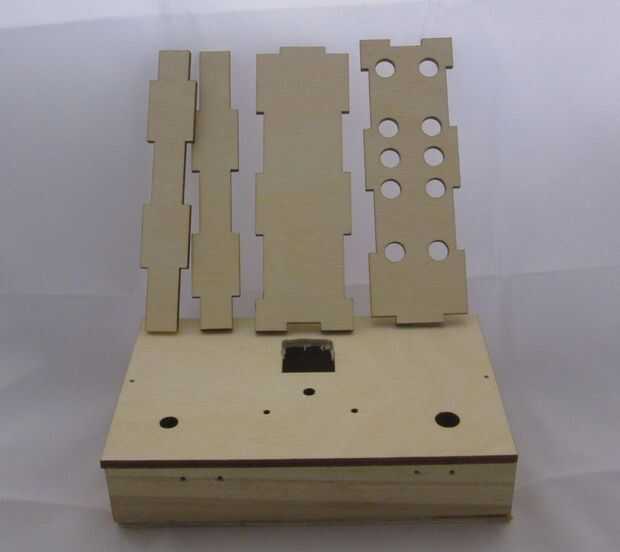

El recinto es muy simple. La pieza inferior de la caja es de artesanía de Michael.
Abra el kit PCB y retire todo el hardware del paquete. LED, interruptor, restablece portapilas interruptor, zumbador de 9v.

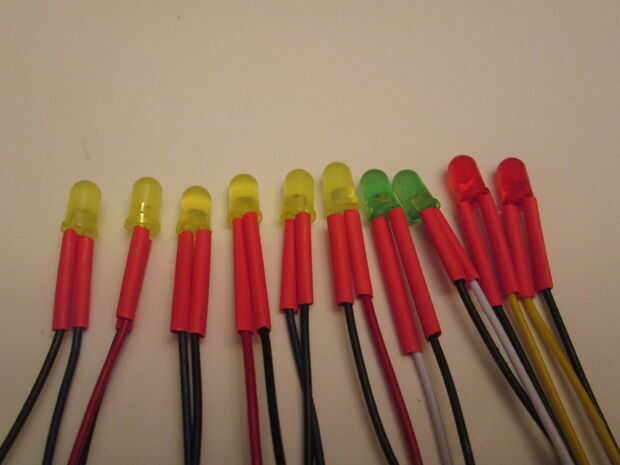

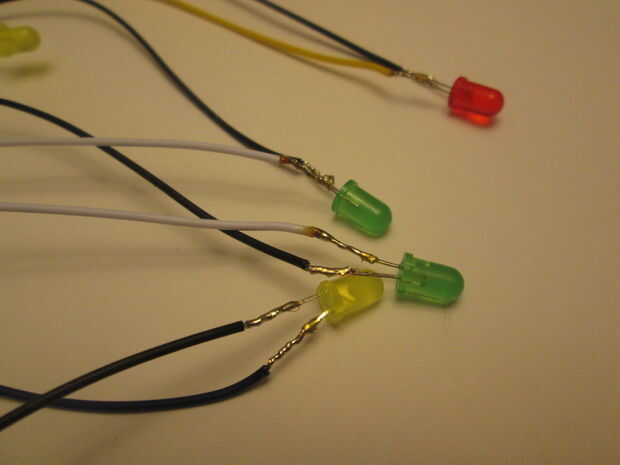

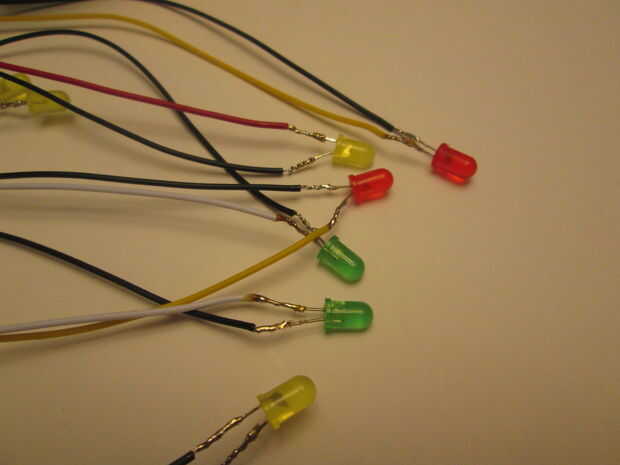

Comience soldando un 6" 22 AWG los cables de los LEDs, asegúrese de etiquetar cada cable para una fácil instalación en el PCB. véase el cuadro 4 y 5. Use el tubo del encogimiento del 1/8"(3mm), terminales de los LED de no tocar. PIX 6.

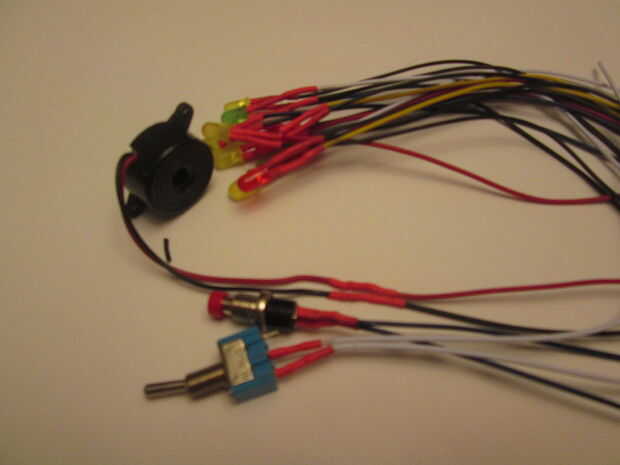

Soldadura de ahora 6" los cables al interruptor, zumbador y botón de reinicio. véase el cuadro 7.

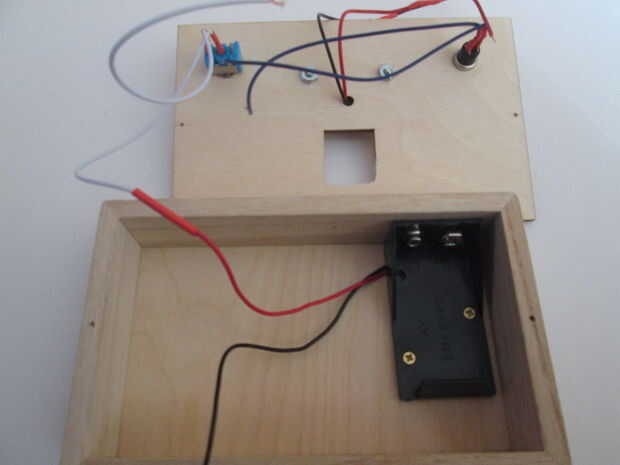

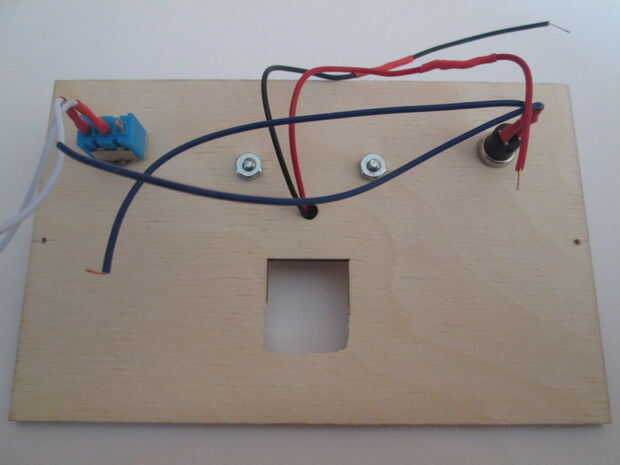

Instalar el hardware al recinto. Interruptor basculante, interruptor de reinicio y zumbador (recorren los cables de los abetos de pequeña abertura y tornillo el timbre abajo con 10-40 el perno y tuerca. Instale al soporte de la batería en la esquina derecha superior. véase pix. 8, 9 y 10.

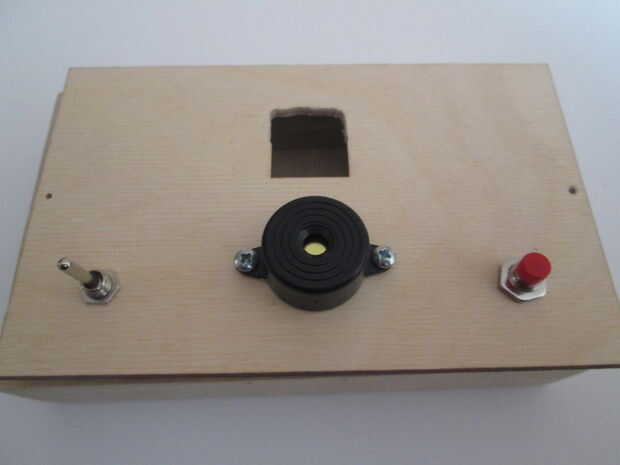

ON/OFF interruptor de palanca en el lado izquierdo, zumbador en el medio y reajuste el interruptor en el lado derecho.
