Paso 2: PCB

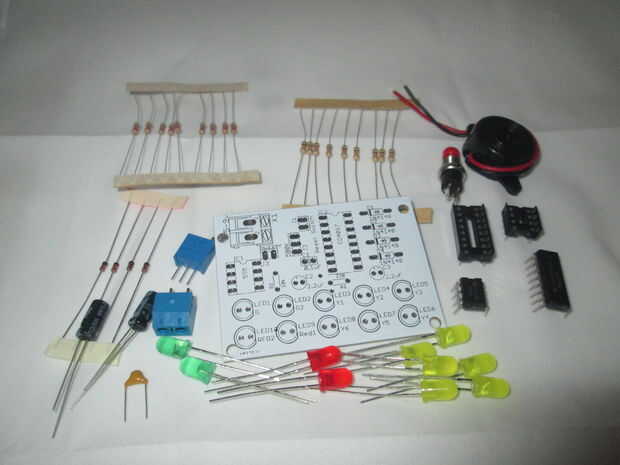

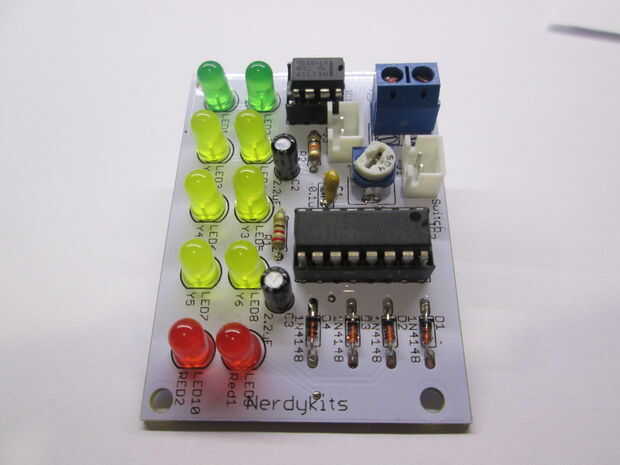

Suelde todos los componentes en la placa. No inserte el IC.

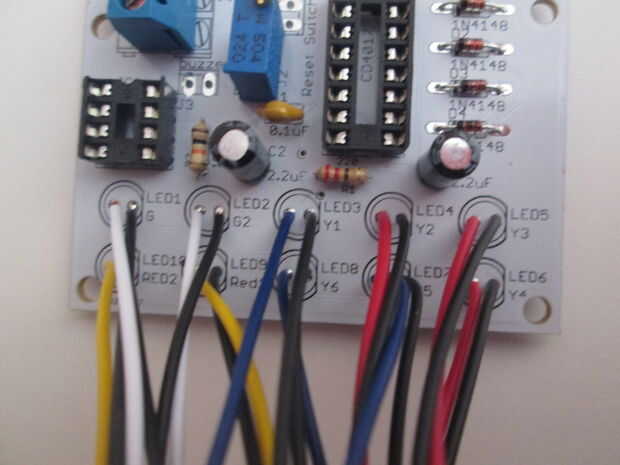

Soldar el LED, asegúrese de que conseguir soldados en el lugar correcto. Ver pix 3.

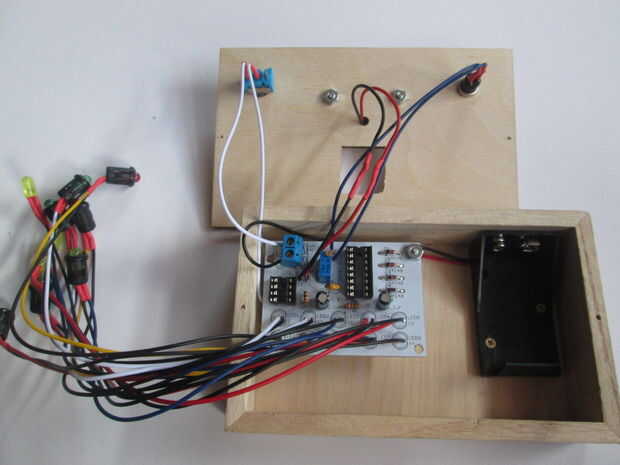

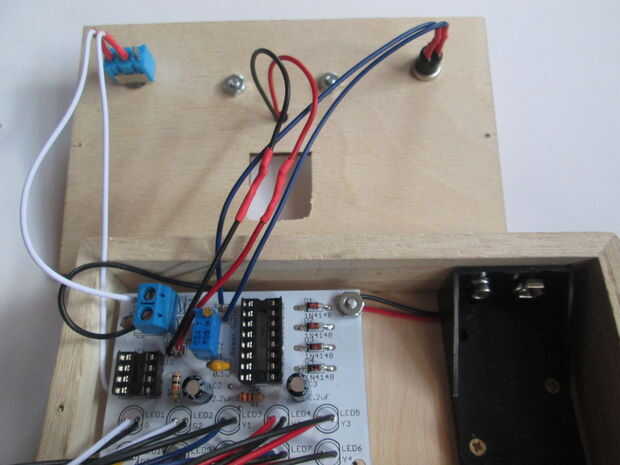

Ahora cablear el interruptor, reajustar el interruptor, el zumbador y el batería titular e instalarlos en el PCB.

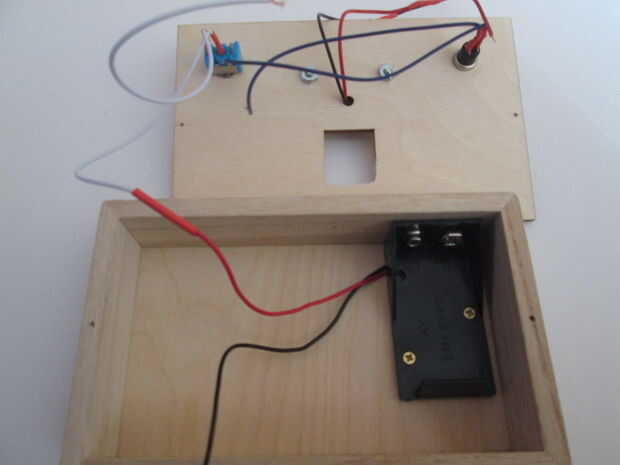

El negativo (negro) cable de soporte de la batería al poste negativo de PCB.
El (rojo) positivo de soporte de la batería a uno de los terminales del interruptor de cambio.
Desde el terminal del interruptor de cambio al lado positivo de la PCB.
La soldadura de los cables del botón de reinicio y el zumbador a la PCB. véase el cuadro 4, 5 y 6.

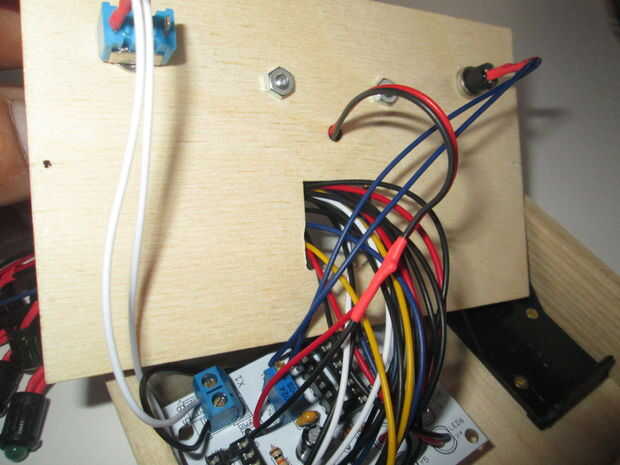

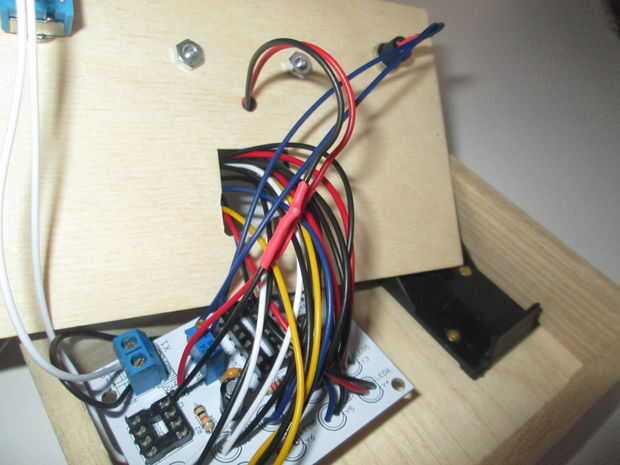

Inserte todos los LED a través de la caja. véase el cuadro 7 y 8.
