R/C control interruptor de abejones (2 / 7 paso)

Paso 2: PC Board diseño

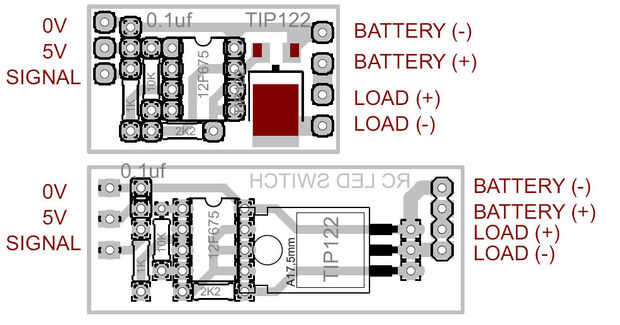

He hecho dos versiones, una con un TIP122 estándar y el otro un MJD122G, que es una versión DPACK de los TIP122. Aunque este es un componente de montaje superficial, es fácil soldar en la placa de la PC.

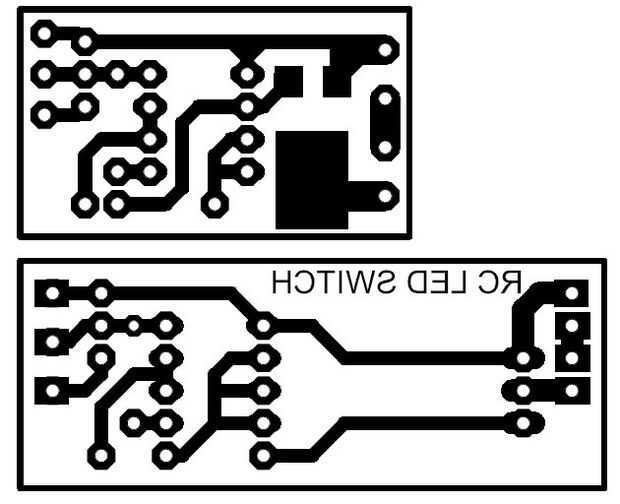

Los tableros de PC fueron diseñados en la versión gratuita de Eagle. Con la limitación de tamaño de 100 x 80 mm de la versión gratuita de Eagle, pude todavía en forma de placas SMD 12 o 8 tableros TIP122 por diseño.
