R/C LEGO "Coaster" Droid (1 / 8 paso)

Paso 1: Piezas y herramientas

Kit de engranajes doble
Tamiya 70097 doble Motor caja de cambios de Kit o similar.

Servos
1 no.   -El Micro Servo 3,7 g (Pololu #1053) o similar.

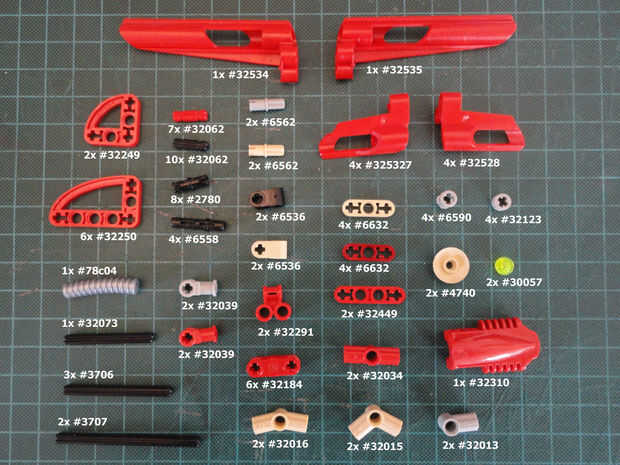

Piezas de cuerpo del droide de montaña (Foto 1)

2 Nº - Liftarm 3 x 3 en forma de L con elipse de barrio fino (#32249), rojo
6 Nº - Liftarm 3 x 5 en forma de L con elipse de barrio fino (#32250), rojo

1 no.  -Panel de carenado pequeño agujero largo, grande # 7, lado A (#32534), rojo
1 no.  -Panel de carenado pequeño agujero largo, grande # 8, lado B (#32535), rojo

4 núms. - Panel carenado # 5 corto, gran agujero pequeño, lado A (#32527), rojo
4 núms. - Panel carenado # 6 corto, gran agujero pequeño, lado B (#32528), rojo

1 no.  -Técnica bloque 3 x 5 x 1 2/3 (#32310), rojo

2 núms. - plato de 2 x 2 invertida (Radar) (#4740), Tan

2 núms. - placa, alrededor de 1 x 1 lado recto (#30057), verde transparente

1 núms. - manguera acanalada 7mm D. 4L #78 c 04, plata

7 núms. - eje 2 muescada (#32062), rojo
10 núms. - eje 2 muescada (#32062), negro

8 núms. - conector de clavija con la fricción 2M(#2780), negro
4 núms. - conector de clavija con fricción 3M (#6558), negro

4 Nº - Perno largo sin crestas de fricción longitudinal (#32556), negro
2 núms. - conector de eje con eje hueco (#32039), gris claro
2 núms. - conector de eje con eje hueco (#32039), rojo

2 núms. - conector Peg/cruz eje (#6562), gris claro
2 núms. - conector Peg/cruz eje (#6562), Tan

2 núms. - eje y perno conector Perpendicular(#6536), negro
2 núms. - eje y perno conector Perpendicular(#6536), Tan

2. - eje y conector doble Perpendicular (#32291), rojo

6 núms. - eje y perno conector Perpendicular 3 L con agujero de centro (#32184), rojo

2 núms. - eje y perno conector angular #3 - 157.5 grados (#32016), Tan
2 núms. - eje y Pin conector ángulo #5 - 112.5 grados (#32015), Tan
2. - eje y conector angular #1 (#32103), gris claro
2 núms. - eje y perno conector angular #2 - 180 grados (#32034), rojo

2 Nº - Liftarm 1 x 4 fina (#32449), rojo
4 Nº - Liftarm 3 x 1 fina (#6632), rojo
4 Nº - Liftarm 3 x 1 fina (#6632), Tan

No. 4. Bush para Cruz Axle(#6590), gris claro
4 núms. - arbusto liso de 1/2 (#32123), gris claro

2 núms. - Cruz del eje 8M (#3707), negro
2 núms. - Cruz del eje 6M (#3706), negro
1 no.  -Cruce eje 5M (#32073), negro

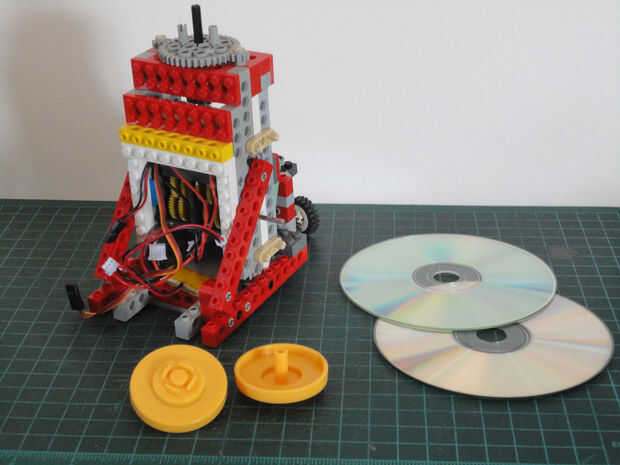

CD ' s y centros
2 Nº - CD discos (viejo, nuevo, etc. que no importa, depende de TI)
2 núms. - ejes (recibí estos concentradores de Kit eléctrico Dragster por Middlesex University).
Nota: Usted podría hacer algo similar a este proyecto de "Coche ratonera" por dustynrobots

Sensor infrarrojo de distancia (Sharp - GP2Y0A21YK0F)
Recibí este sensor de distancia Sharp de Adafruit (identificación del producto 164)

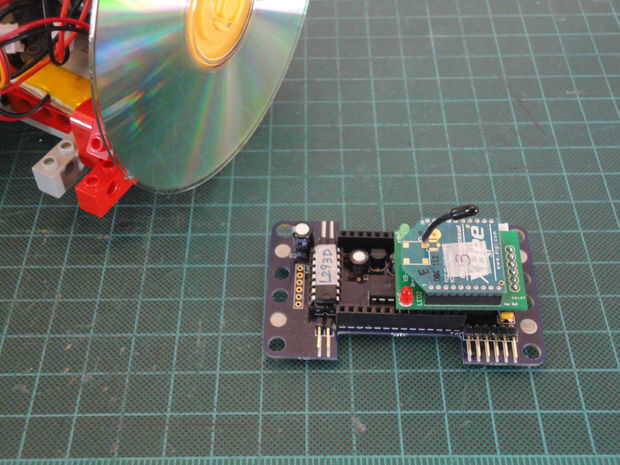

Plus de Arduino de la palma
Palma Arduino Plus es compatible con placa de Arduino que incluye IC (L293D) del controlador de motores en el PCB. Y Palm Arduino Plus está diseñado para utilizarse con componentes LEGO®.
Ver detalles de Palm Arduino Plus.

Radios WiFi
Hay tres opciones de módulos inalámbricos de radio a utilizar, ya que Palm Arduino Plus tiene los puertos disponibles,

• Módulo XBee,
• Módulo RN-XV WiFly,
• Módulo de Bluetooth.

Herramientas
X-acto cuchillo
Pegamento estupendo
