R/C LEGO "Coaster" Droid (7 / 8 paso)

Paso 7: Sensor de distancia

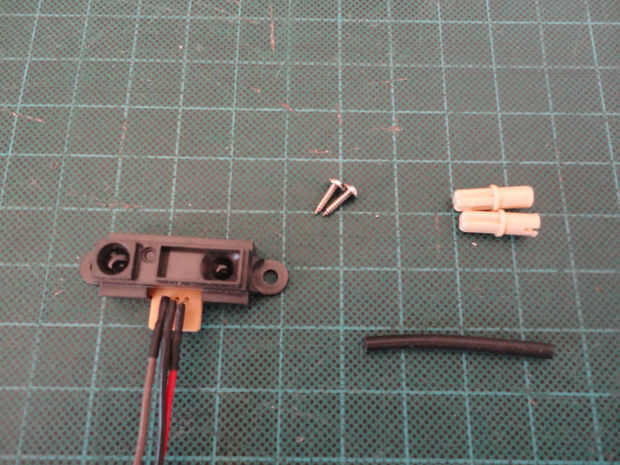

Photo 1 Show the parts needed in this Step.

  • Dos tornillos de montaje que vienen con el servo 9G.
  • Dos conector Peg/cruz eje (#6562)
  • Manguera negra, clásico 4mm D. 12L (#x467c12) o similar
  • Sensor infrarrojo de distancia (Sharp - GP2Y0A21YK0F)

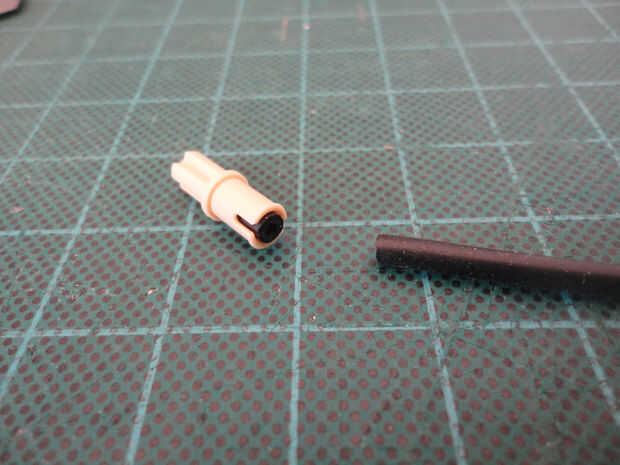

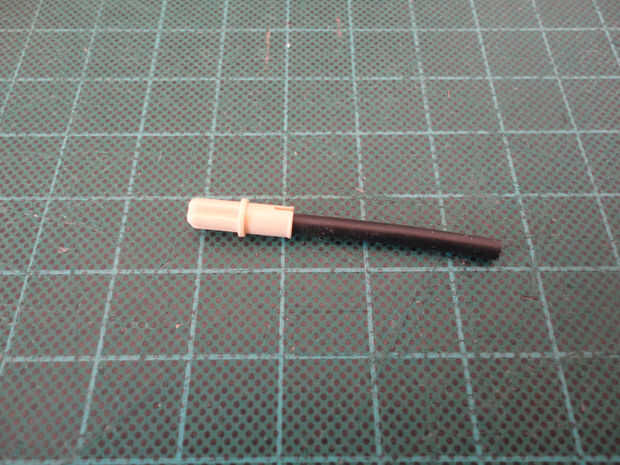

Foto 2 Inserte el tubo de goma en el extremo del conector del conector Peg/Cross eje (#6562)

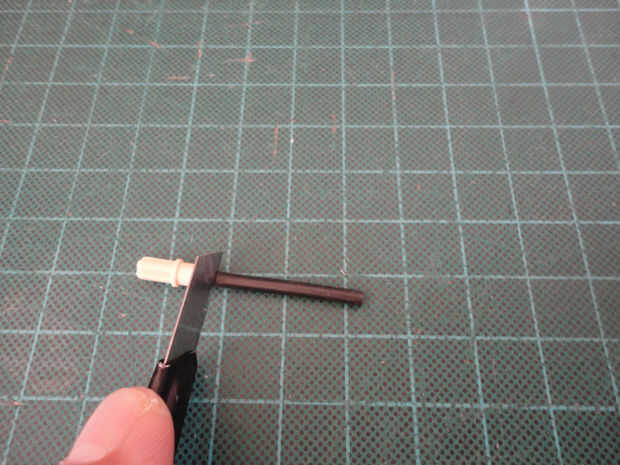

Foto 3, 4 Utilice cuchillo x-acto para cortar el tubo de goma al ras del conector.

Repita los pasos anteriores para hacer uno más.

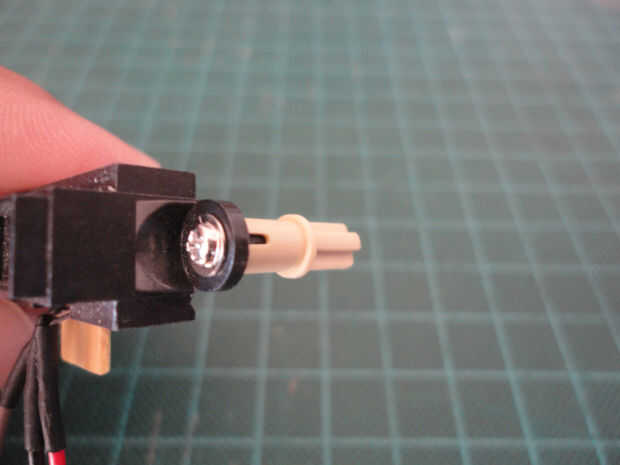

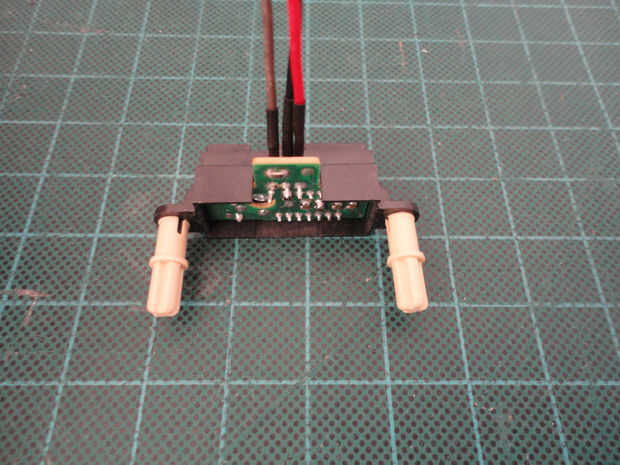

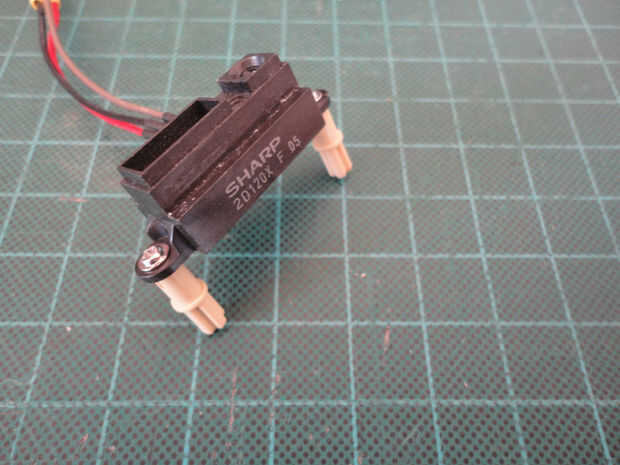

Foto 5, 6, 7 Utilice el tornillo para fijar el Sensor al conector.

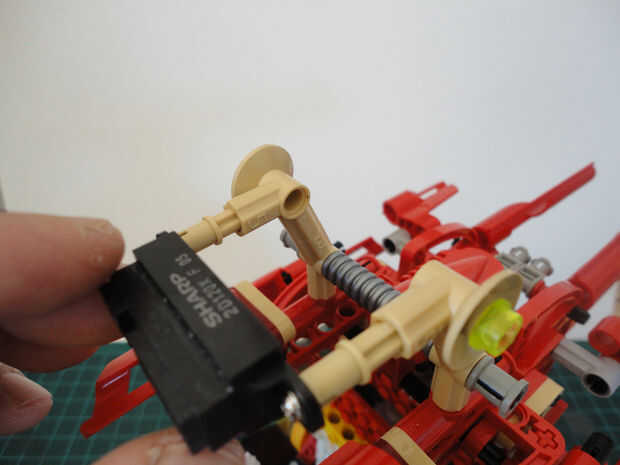

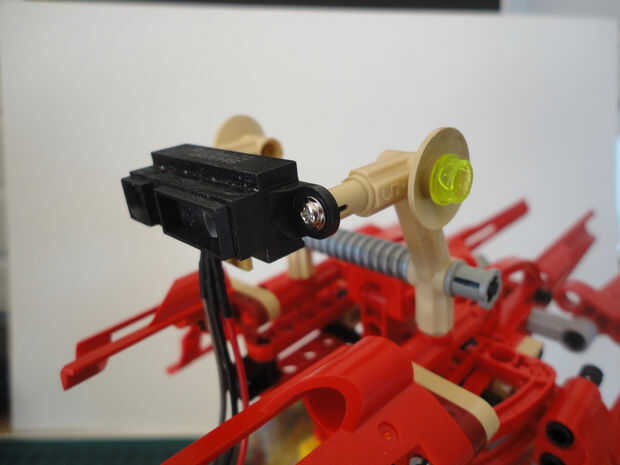

Foto 8, 9, 10 Instale el Sensor en el cuerpo del droide como se muestra.

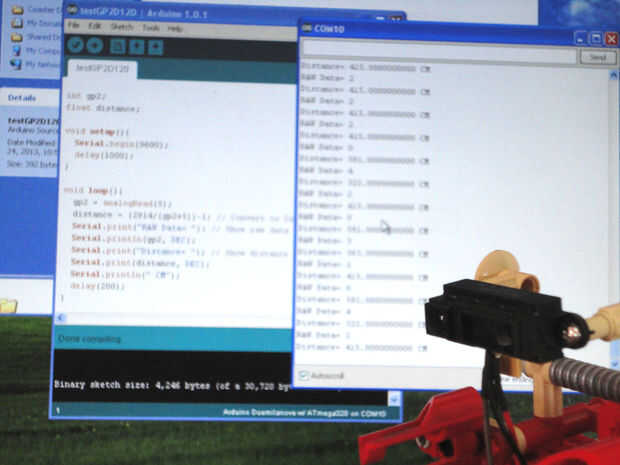

Foto 11 Pruebe el sensor.
