Paso 14: Palma II Arduino y XBee PCB

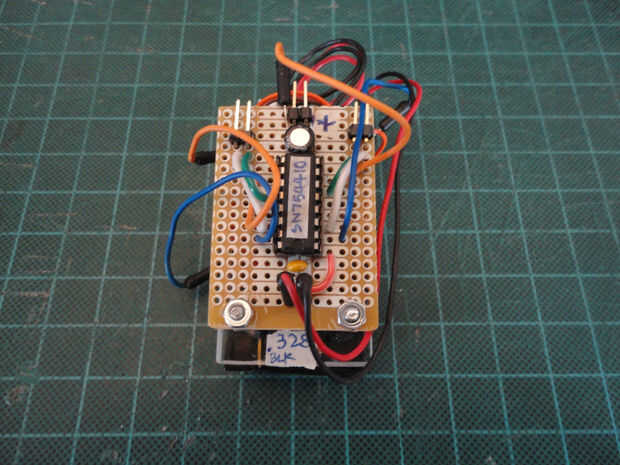

Foto 2, 3 Palma II Arduino con Motor PCB controlador que utiliza como un demo en mi palma Arduino II, demo de paso 5.

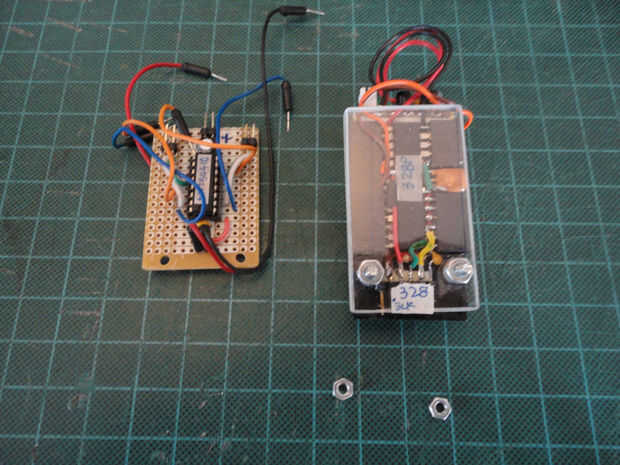

Foto 4 Ya no voy a usar este PCB controlador de Motor, me lo quitaron hacia fuera.

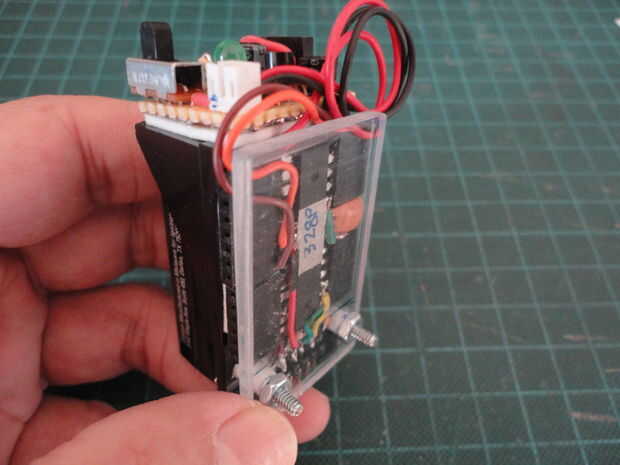

Foto 5 Palma Arduino II, XBee Kit de Adafruit de adaptador (#126), eligió porque él CiU tiene regulador de 3V3 a bordo. Y para algunos mente tiempo así sacarla y hacerla útil. Módulo XBee (Serie I). Observe que tiene antena cerámica así que es muy conveniente caber dentro del torso del droide. PCB para XBee Breakout Junta. Perforó los agujeros en la parte inferior. Tuercas de anterior utilizan.

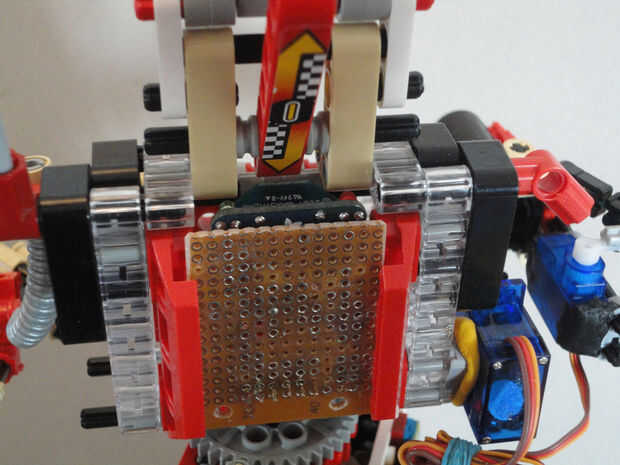

Foto 6 Esto fue una prueba. Parecía aceptar, el espesor no excederían a habitación disponible en el Torso del droide.

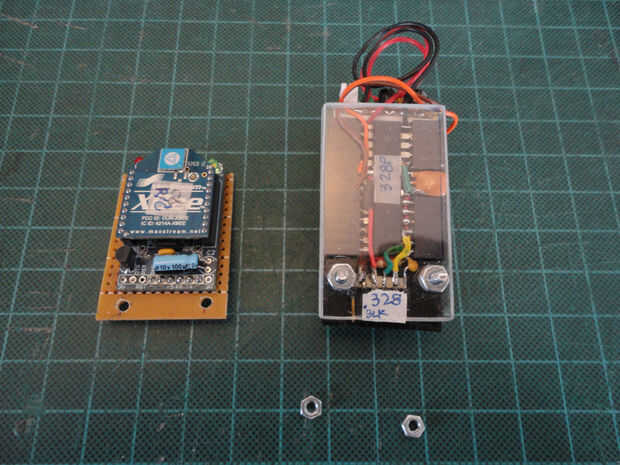

Foto 7 A configurar antes que la soldadura el XBee Breakout junta a la PCB.

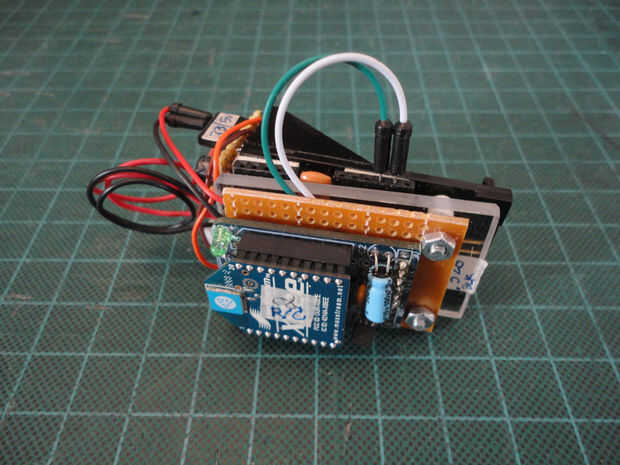

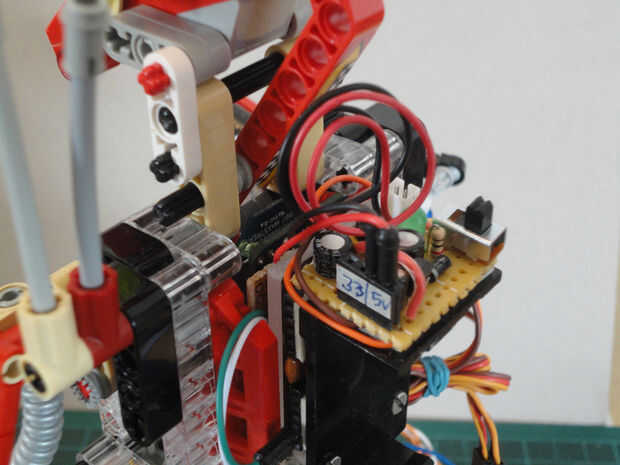

Foto 8 La instalación real de la palma Arduino II con el PCB de XBee. ¡ Funcionó!

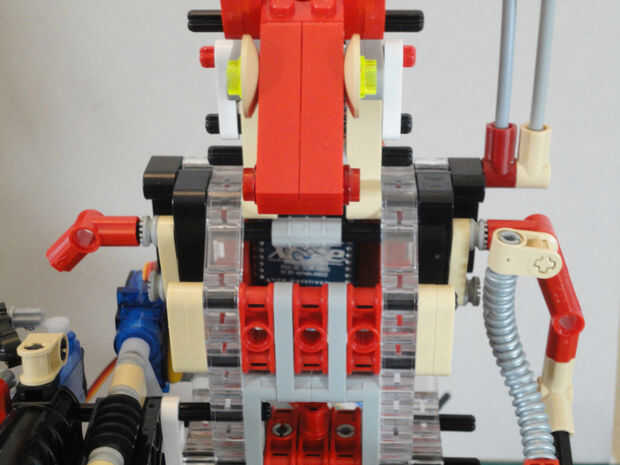

Foto 9 Una vista desde el frente, podemos ver el módulo XBee.
