Paso 5: Soporte de caja de engranajes verticales y Base
Para caja de engranajes de doble Motor de Lego pista Bot instalación ver Lego pista Bot paso 3: caja de cambios & bricolaje Motor controlador PCB.
Los siguientes son el show de fotos montaje de soporte de caja de engranajes Vertical y la Base:

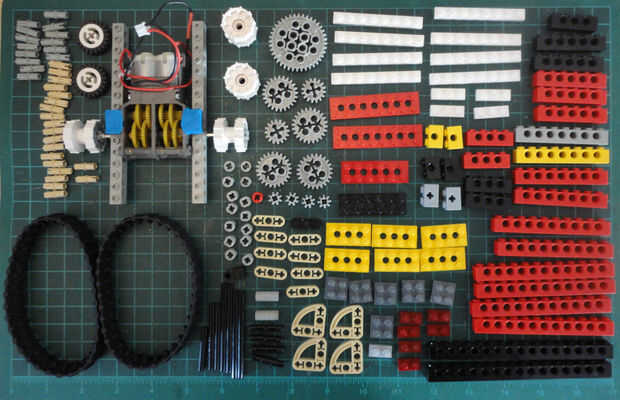

Foto 1 Muestra que los componentes utilizan para la construcción Vertical de caja de cambios de soporte y Base.

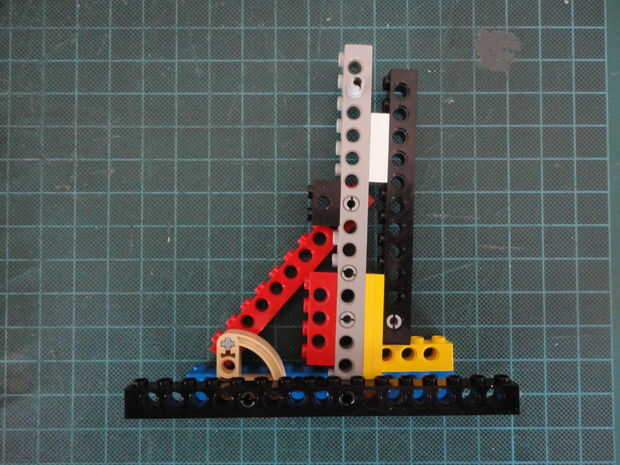

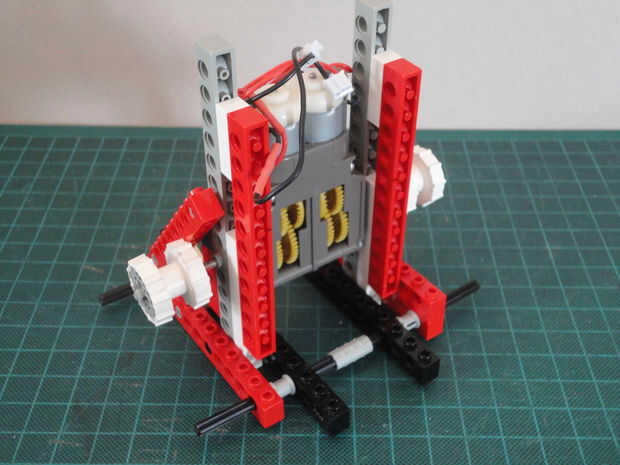

Foto 2, 3 Mostrar el marco Triangular que se utiliza el teorema de Pitágoras aplicado para uso en refuerzo diagonal.

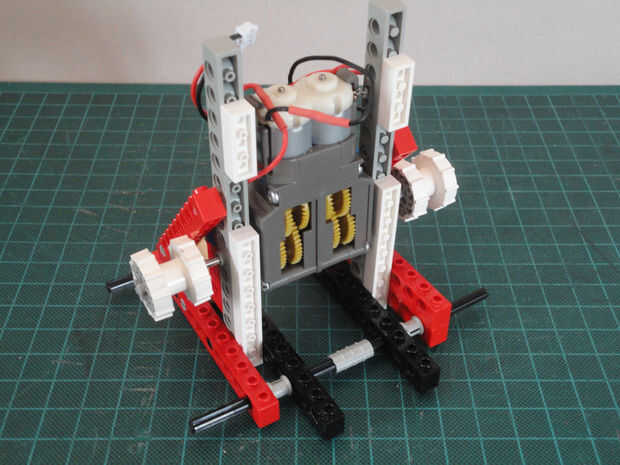

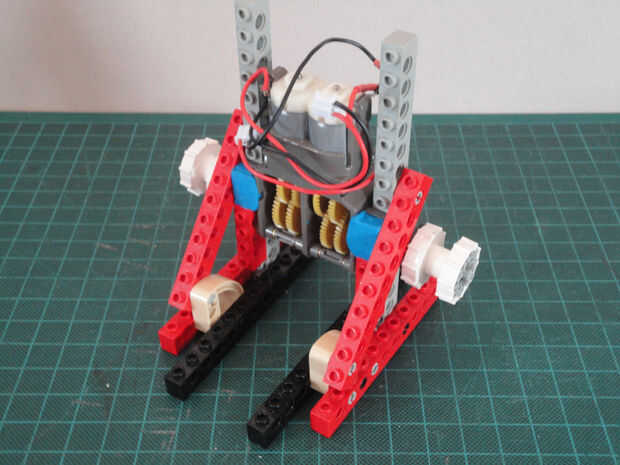

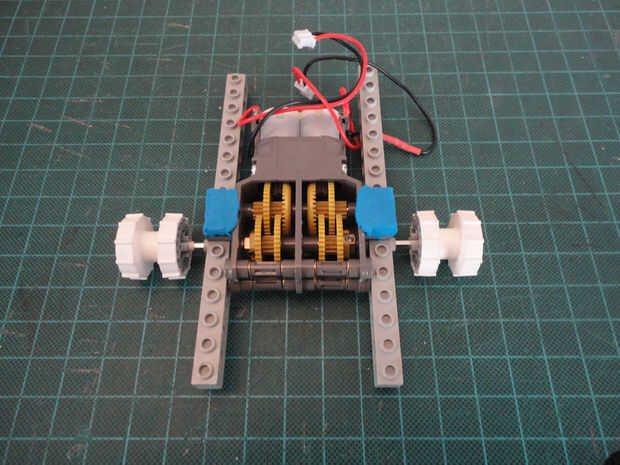

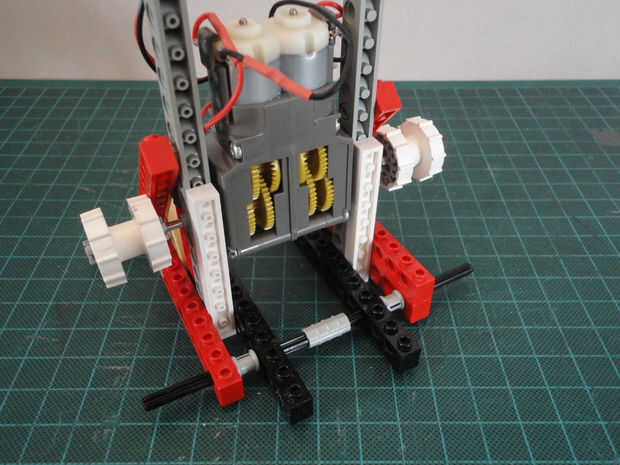

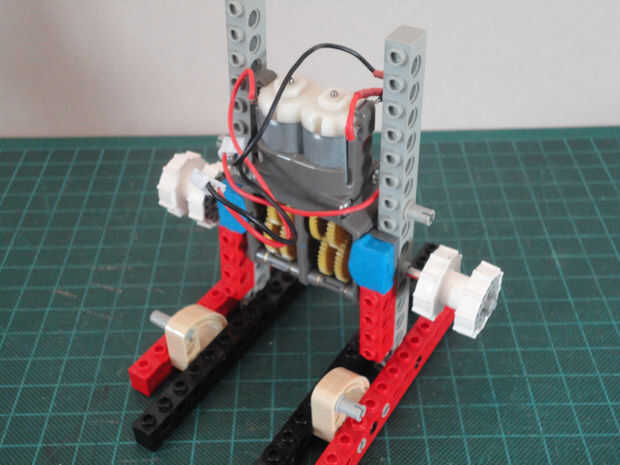

Foto 4 Caja de engranajes de doble montado y los componentes LEGO.

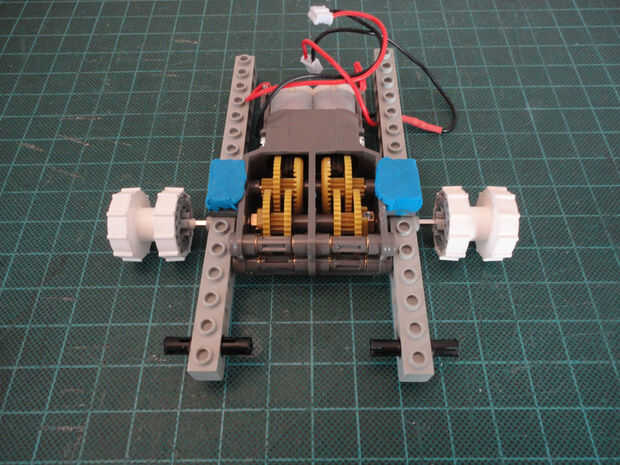

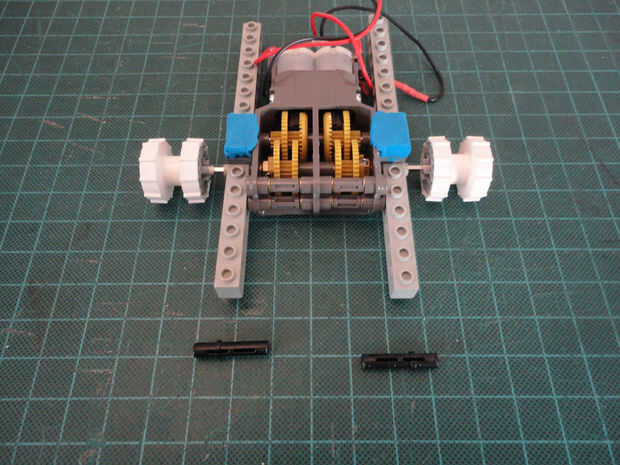

Foto 5, 6 Dos conector Peg con fricción 3M (#6558)

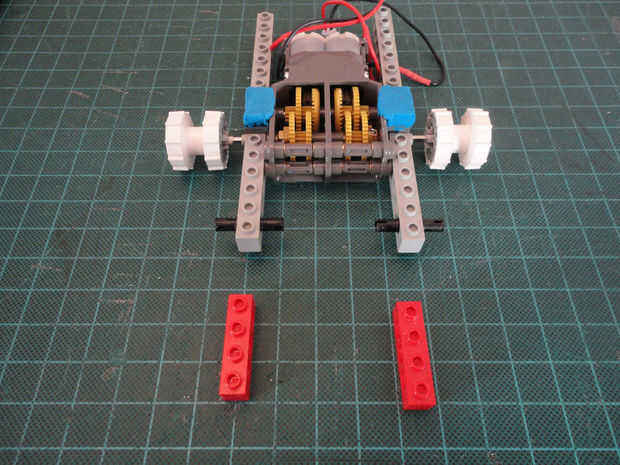

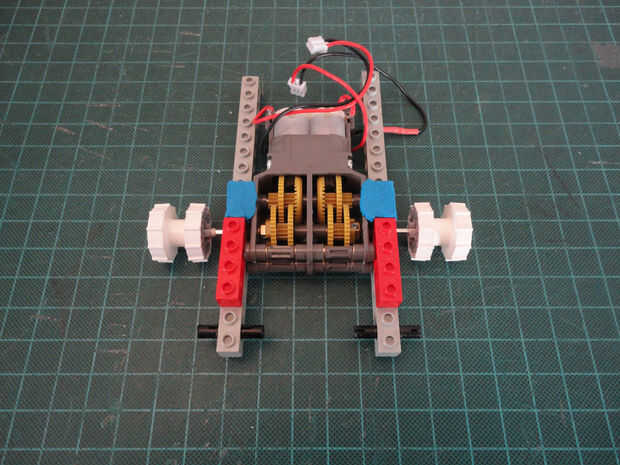

Foto 7, 8 Dos de 1 x 4 ladrillos Technic (#3701)

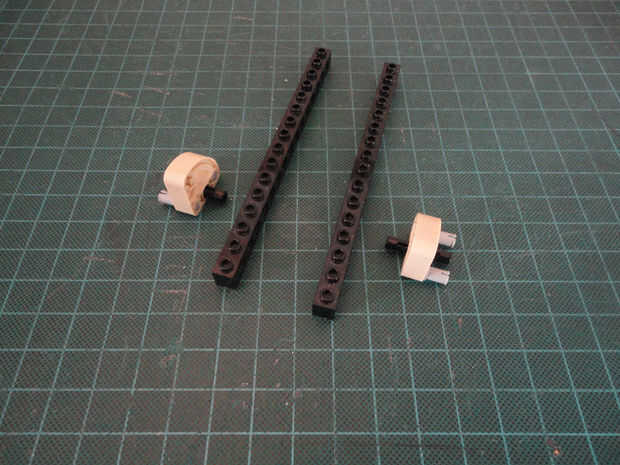

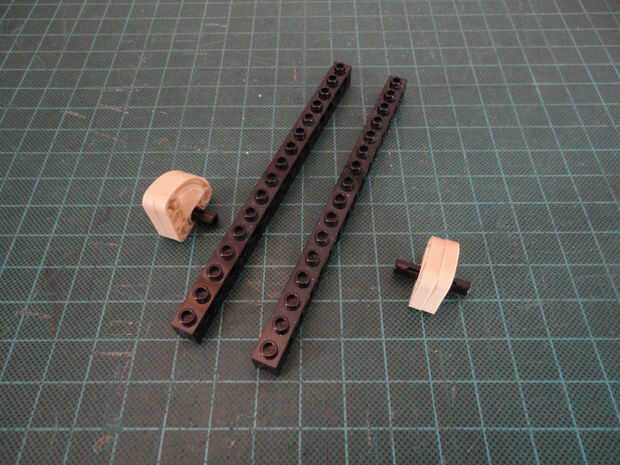

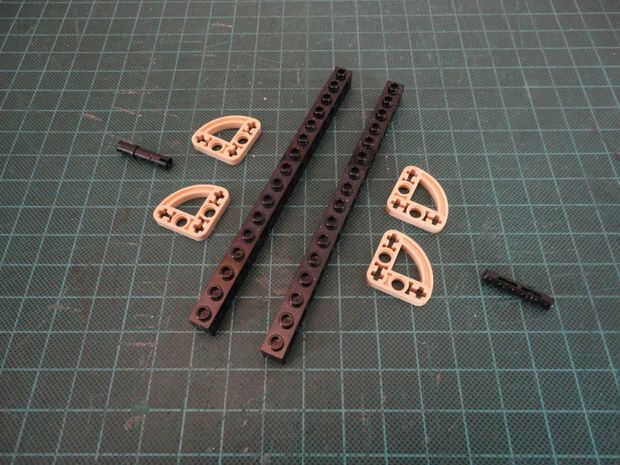

Foto 9, 10 Dos conector Peg con fricción 3M (#6558), cuatro 3 x 3 Liftarm (#32249) y dos de 1 x 16 técnica de ladrillo (#3703)

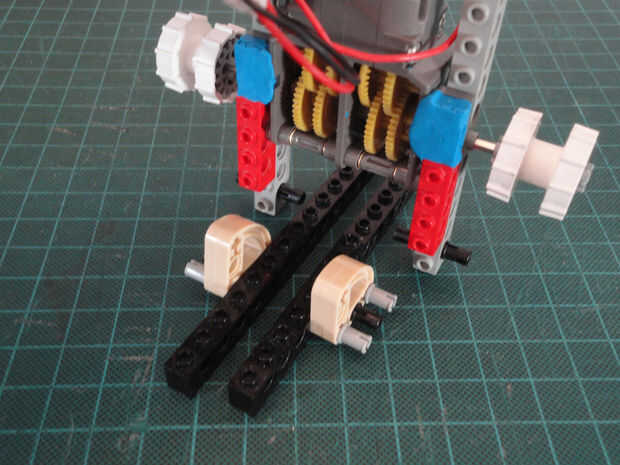

Foto 11, 12, 13, 14 Cuatro conector Peg con Cruz de eje (#6562)

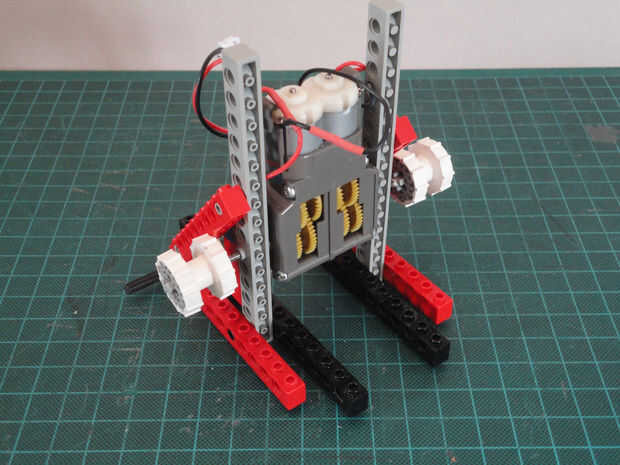

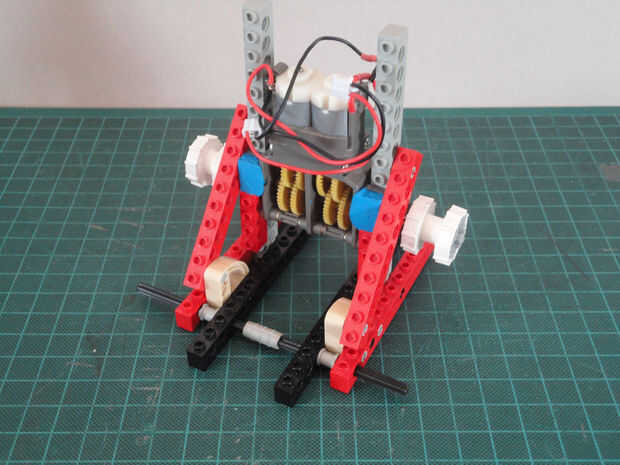

Foto 15, 16 Componentes previamente montados montados a engranajes vertical.

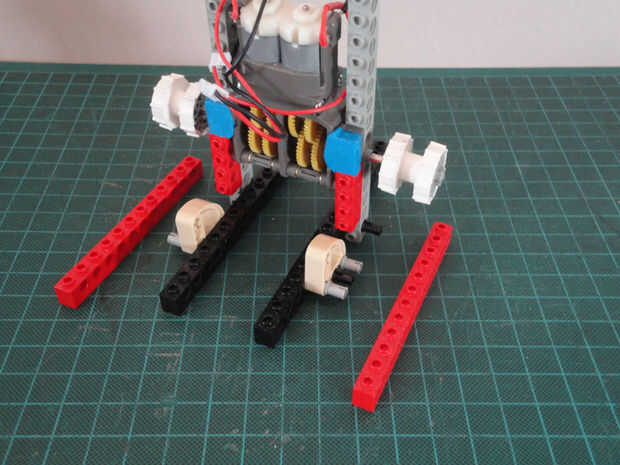

Foto 17, 18 1 x dos 12 ladrillos Technic (#3895)

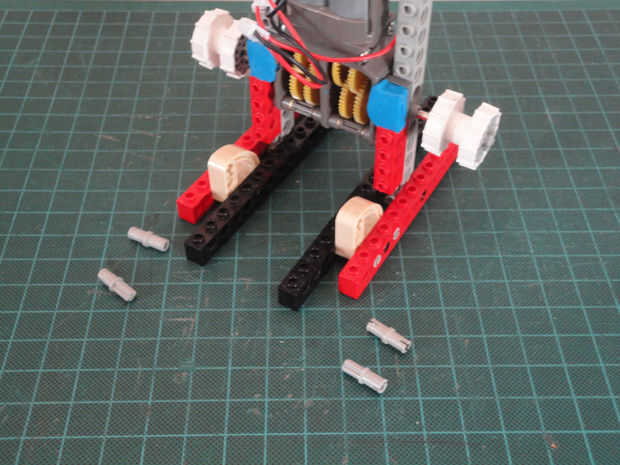

Foto 19, 20 Dos conector Peg/cruz eje (#6562) y dos de conector de clavija (#3673)

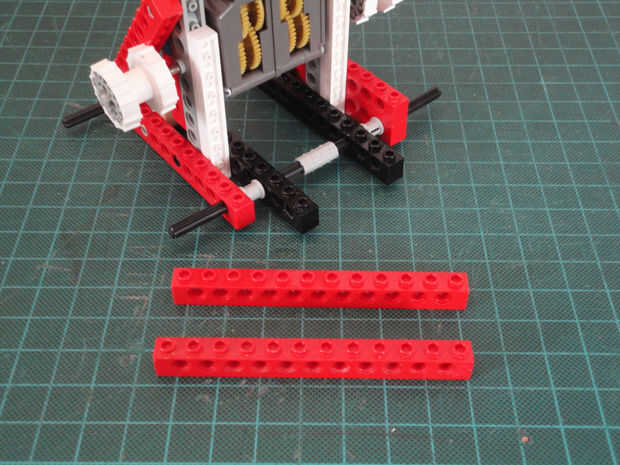

Foto 21, 22 1 x dos 10 ladrillos Technic (#2730)

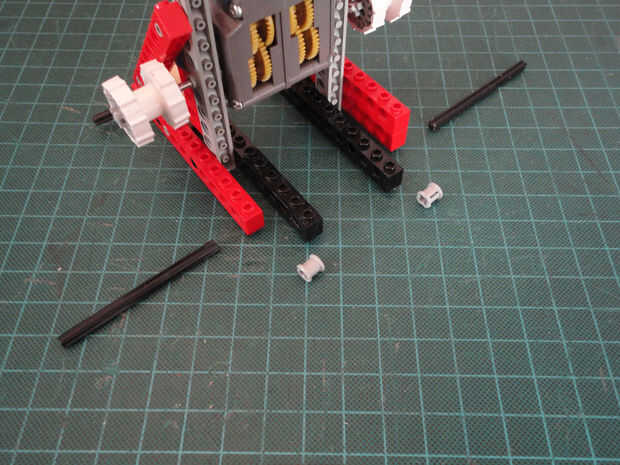

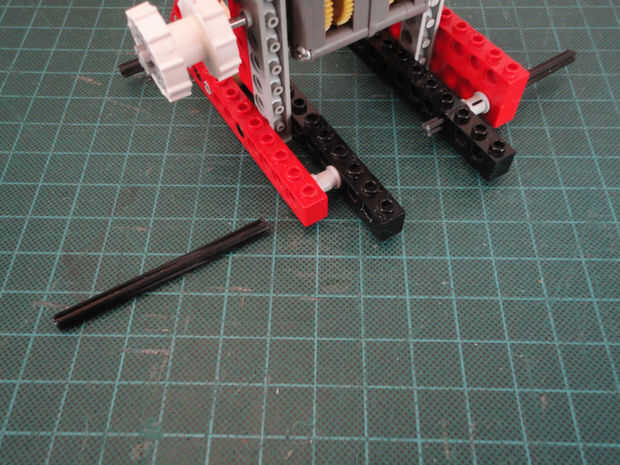

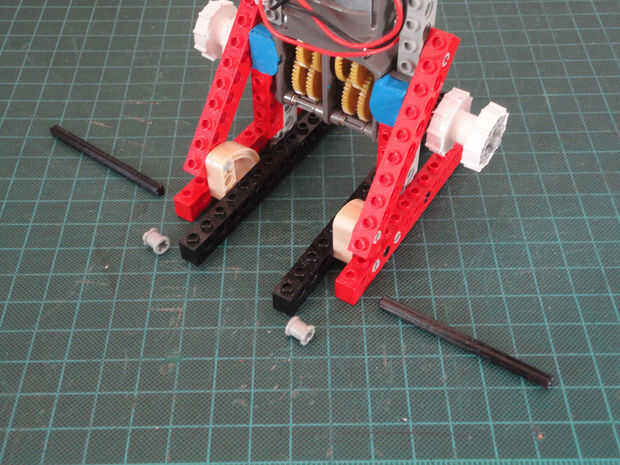

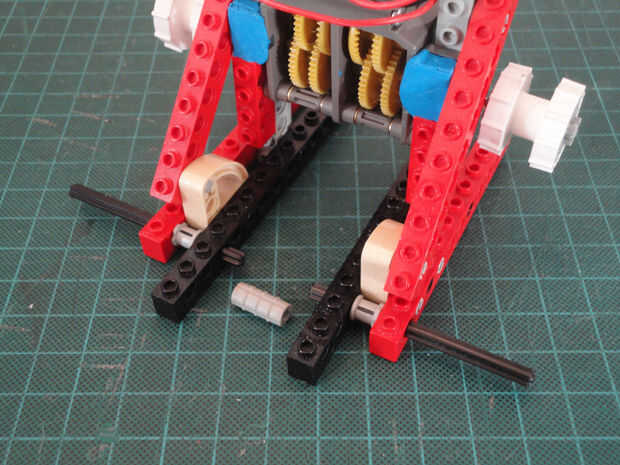

Foto 23, 24 Dos cruzan eje 8M (#3707) y dos de Cruz del eje (#6590)

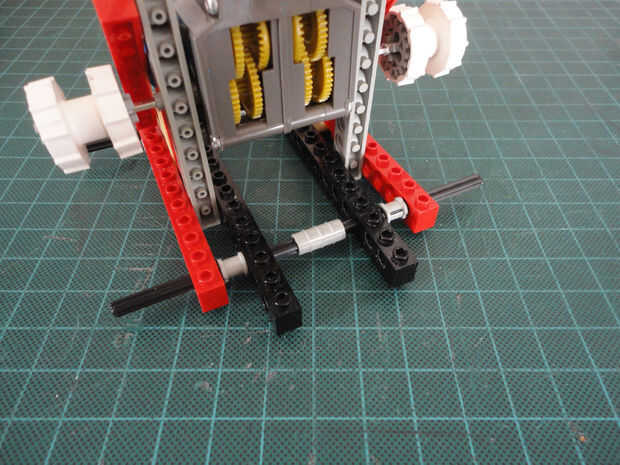

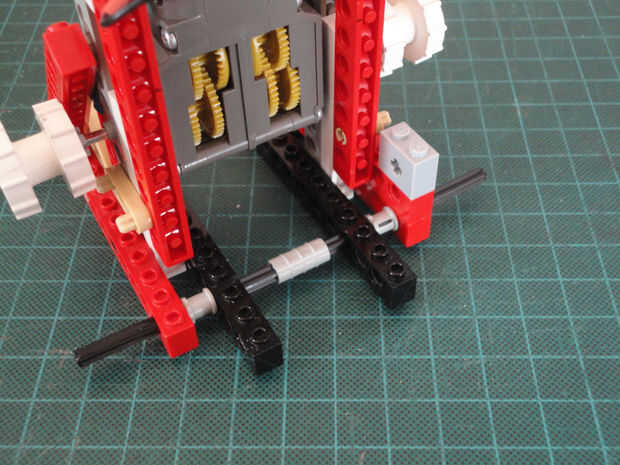

Foto 25, 26 Eje Joiner (#6538b)
Foto 27 Hacia el extremo posterior de la base

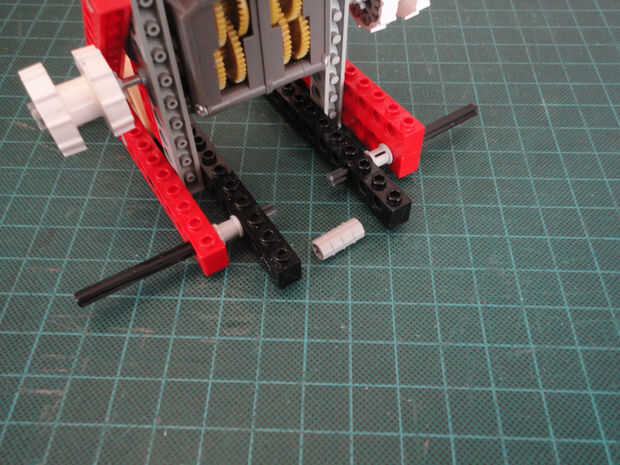

Fotos 28, 29 Dos cruzan eje 8M (#3707) y dos de Cruz del eje (#6590)
Foto 30, 31 Carpintero de clavija redonda (#75535)

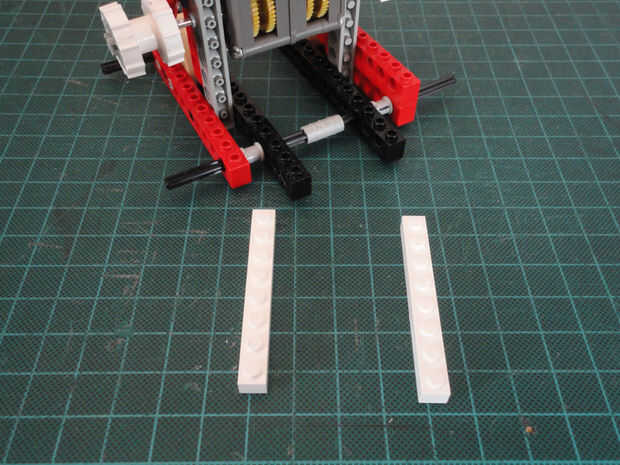

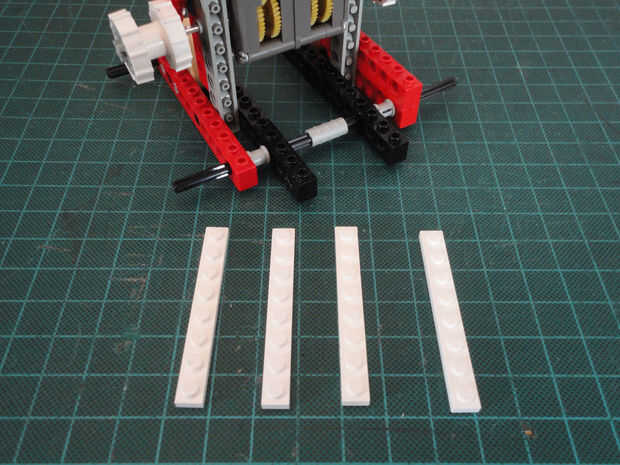

Fotos 32, 33, 34 Placa de cuatro de 1 x 8 (#3460)

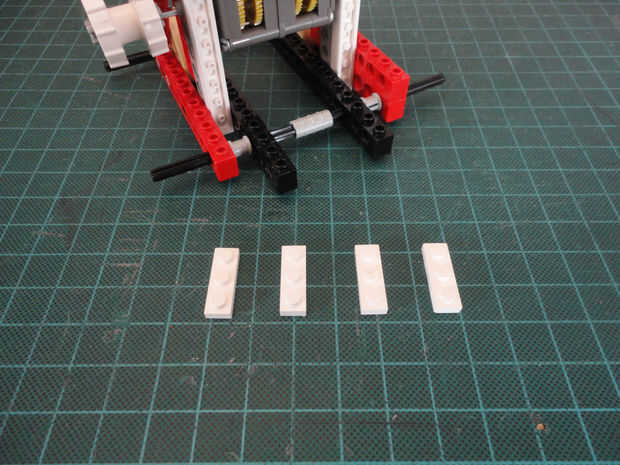

Foto 35, 36, 37 Placa de 1 x cuatro 3 (#3623)
Fotos 38, 39 1 x 12 técnica ladrillo (#3895)

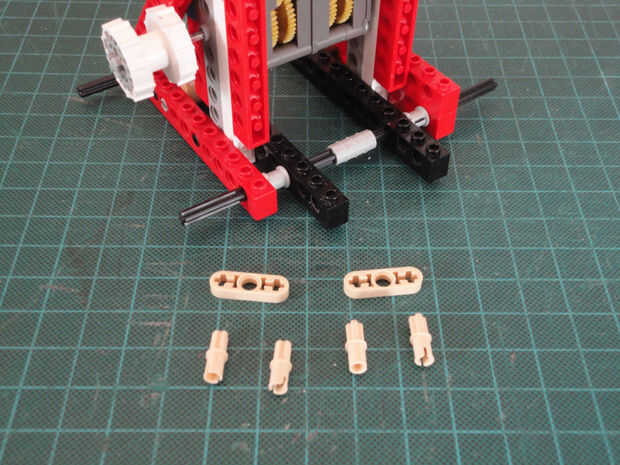

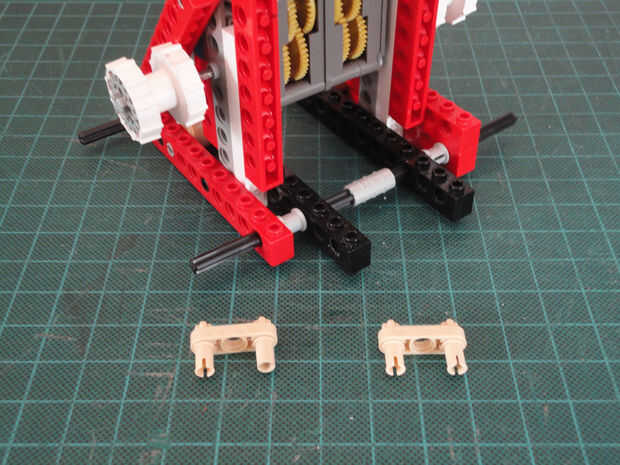

Foto 40, 41, 42 Dos Liftarm 1 x 3 fina (#6632) y cuatro conector Peg/cruz eje (#6562)

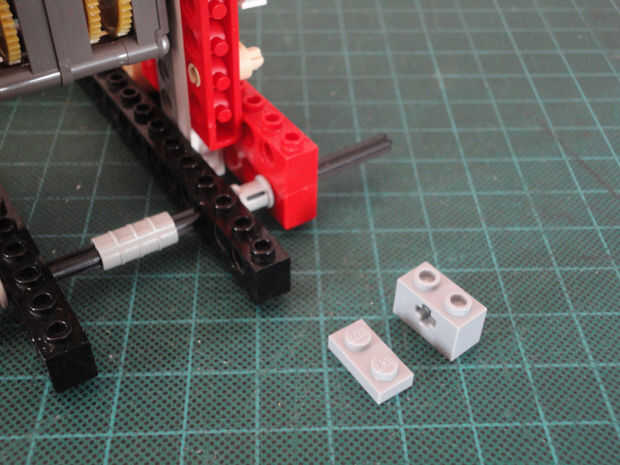

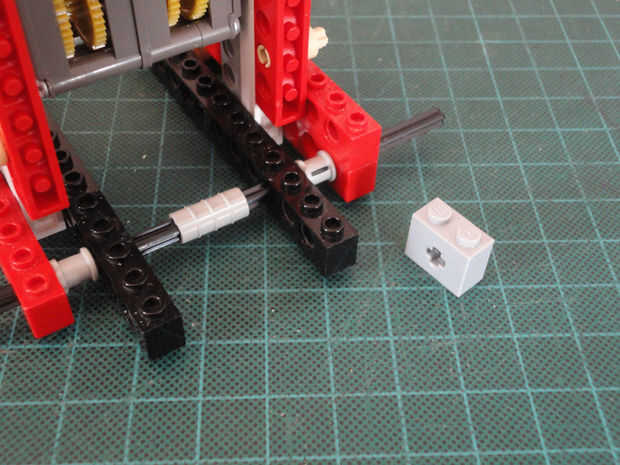

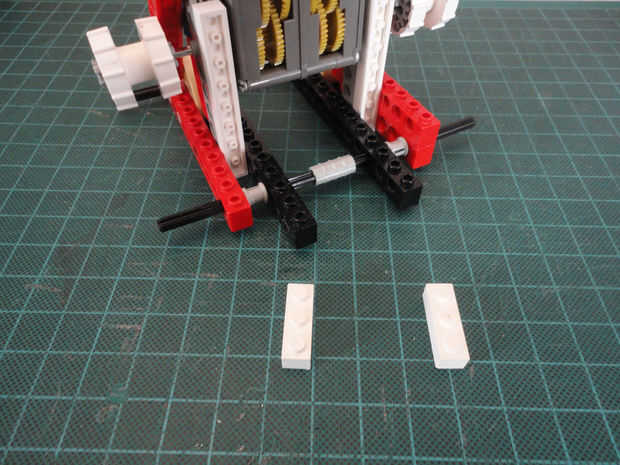

Foto 43, 44, 45 , 1 x 2 técnica ladrillo (#3700) y 1 x 2 de la placa (#3023)

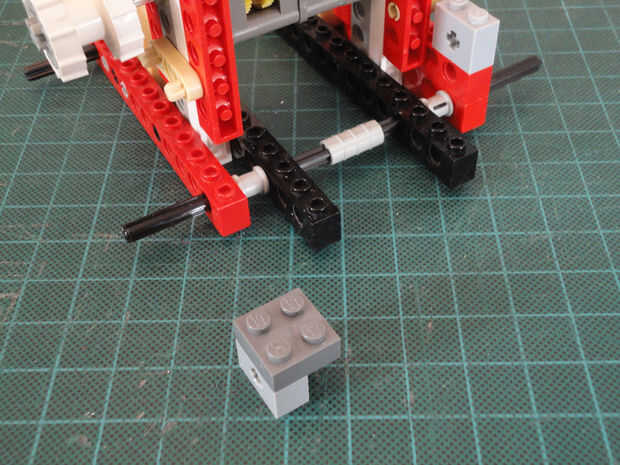

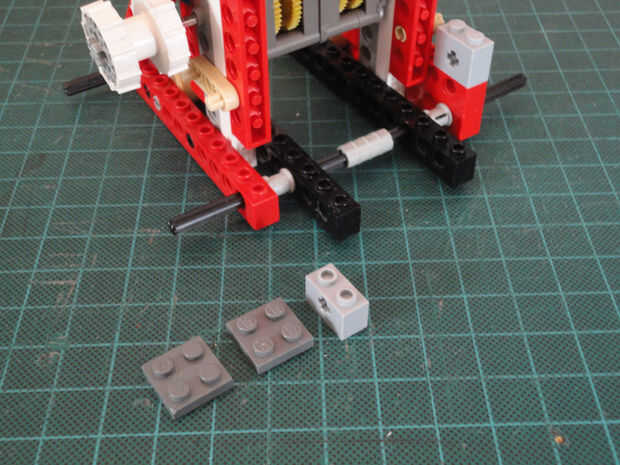

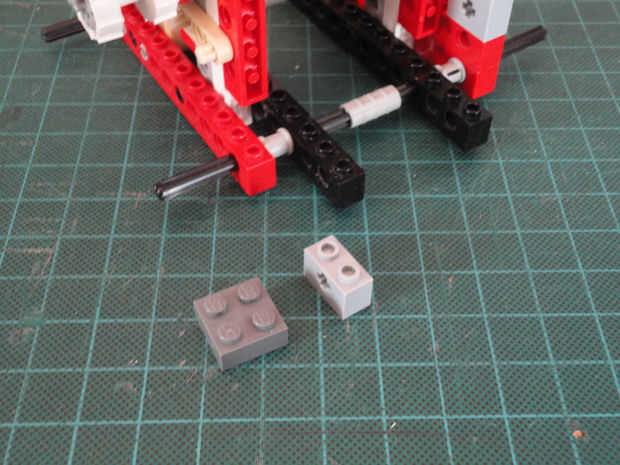

Foto 46, 47, 48, 49 2 x 2 de la placa (#3022) y 1 x 2 técnica ladrillo (#3700)
