R/C LEGO® "El toro" Buggy

de Dune Buggy tipo coche de LEGO®, incluso más que los modelos en la categoría de coche de carreras LEGO® más de 20 modelos.
Cochecillo de duna es generalmente impulsión de cuatro ruedas vehículo de camino, que no se usarían en el camino.

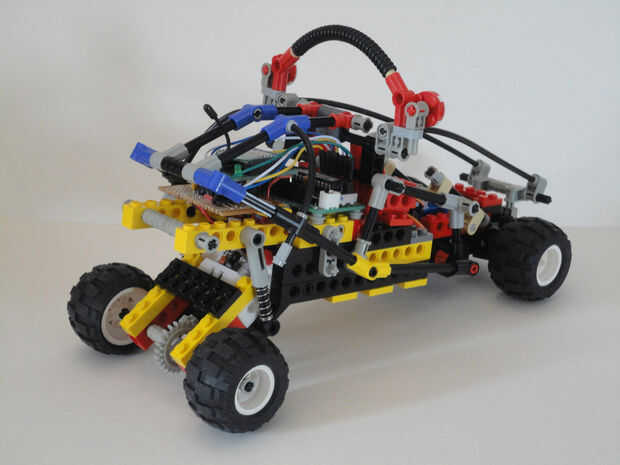

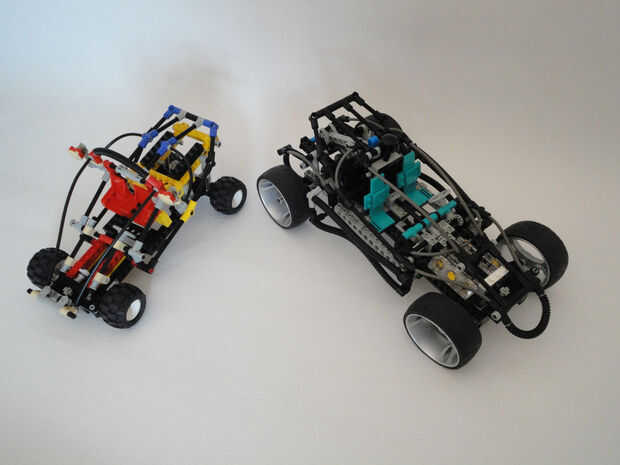

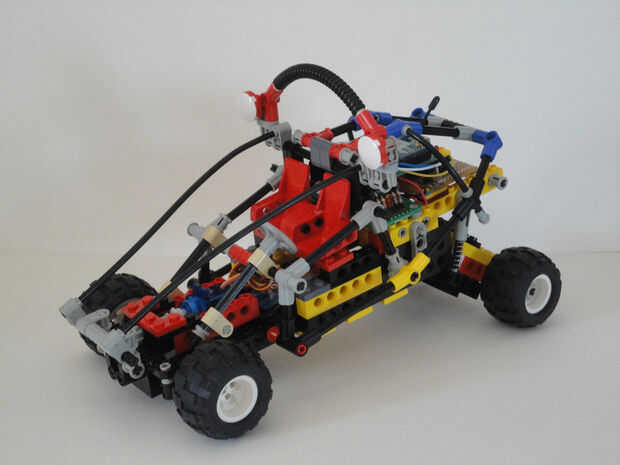

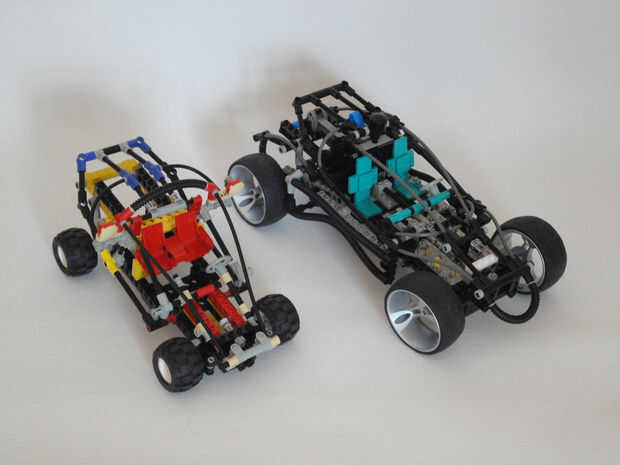

Ahora que emocioné en el "dune buggy" y también fue inspirado por 1998 LEGO®Turbo comando 8428/8432 (véase cuadro 6 y 7), he diseñado mi propio buggy, Buggy "el toro".

"El toro" Buggy es más grande y más complican coche que mis dos otros LEGO coches, R/C de coches de Lego (o R/C coche de Lego Redux) y Wireless coche Lego. Se necesitan más grande o más potencia (torque) para conducir el coche. Así que decidí utilizar redondo 24 mm de diámetro con potencia de entrada de 9V. Que me hizo otra versión de 3D de diseño impreso caja del motor (ver detalles en el paso 1.)

Este 3D Vivienda motor impresa fue diseñado para utilizarse con piezas de Lego y compatible con el sistema Modular Lego al igual que mi versión más pequeña de la caja del motor para el motor de C.C. 130-tipo (ver paso 1 de mi LEGO de R/C coche Redux).

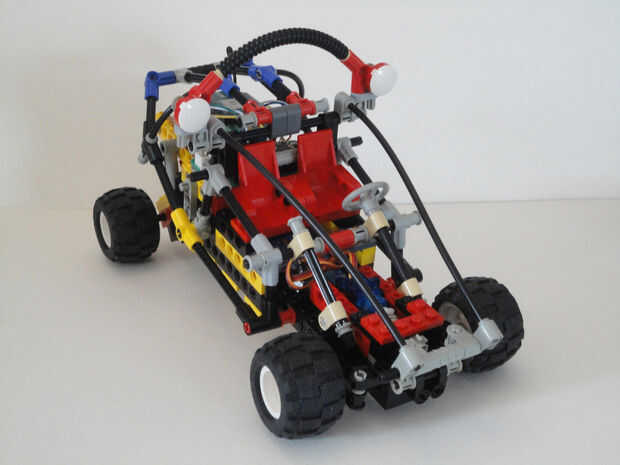

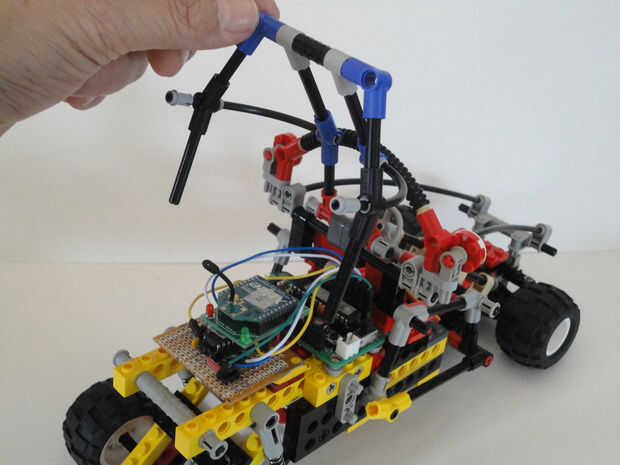

Después que construyó el primer cochecito "Toro", me di cuenta de que cuando quiero acceder a la palma Arduino y el controlador del motor PCB, tenía que destrozar el marco trasero para PCB. Por lo que alteró el diseño añadiendo las bisagras en el marco posterior por lo que sólo puedo voltear atrás jaula del rodillo para arriba en vez de ellos rasgar aparte (cuadro 2 y 3)

Características de la silla "Toro":

  • Amortiguadores de choque.
  • El chasis no es todo en paralelo al suelo.

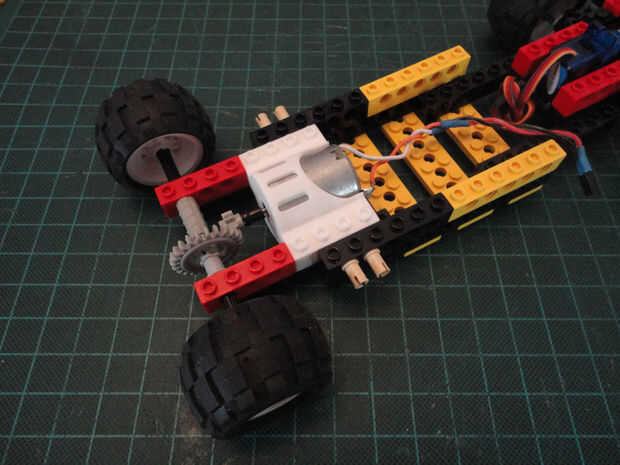

  • Se puede construir sin los amortiguadores de choque como una alternativa, por lo que el chasis es paralelo al nivel del suelo. Con esta modificación, el motor puede montarse usando los agujeros laterales en los conectores y motor caja a montar a los ladrillos LEGO (Foto 5, o ver paso 11 instalación de detalles)
  • Jaula del rodillo giratorio trasero.
  • Conmutable volante. (Se puede cambiar entre la izquierda y la derecho lateral del vehículo.)

Ladrillos de LEGO o piezas son ya productos reutilizables/reciclables. Y podría pasarse a la siguiente generación como todas las piezas de Lego. Yo diría que esta es la manera correcta de resolver el problema y más "verde" que hacking vivienda R/C Motor de juguete, como hice anteriormente con proyectos de R/C coche de Lego y Wireless coche de Lego.

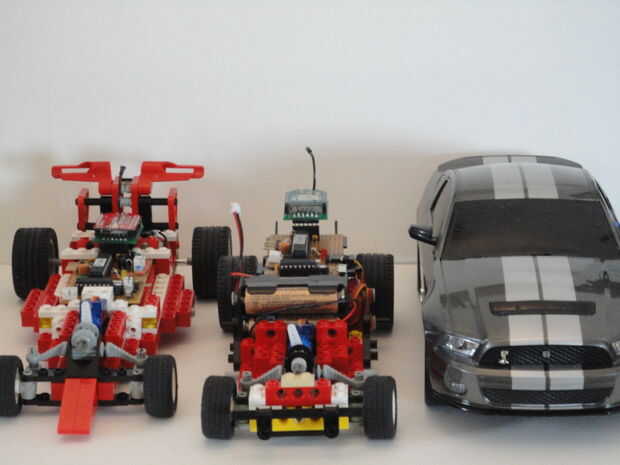

Para el control inalámbrico, utilicé el módulo XBee como alternativa) para controlar el coche sin cables, similar a mis anteriores coches, R/C de coches de Lego, inalámbrico de coche Lego, Arduino controlado R/C coche de Ford Mustang. (Cuadro 8)

Más fotos y video en el paso 13.

Descargo de responsabilidad:
LEGO®, técnica, son propiedad de The LEGO Group de empresas (http://www.lego.com) , que no patrocinan, propia, autorizar o aprobar esta creación.
