R/C LEGO® "El toro" Buggy (3 / 13 paso)

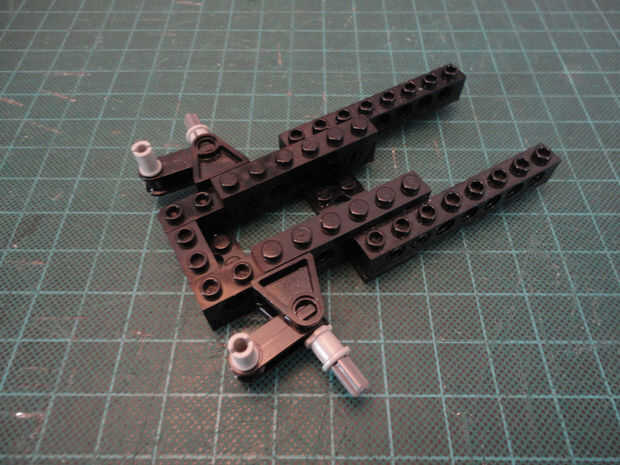

Paso 3: Sistema de manejo

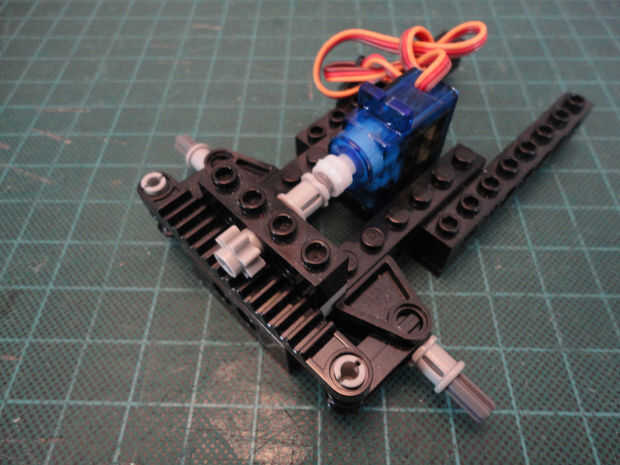

In this Step, I'm going to show you how to construct the car Steering System.
También he añadido el texto de descripción en cada imagen.

Siguiente es la lista de partes que se utilizan en cada paso.

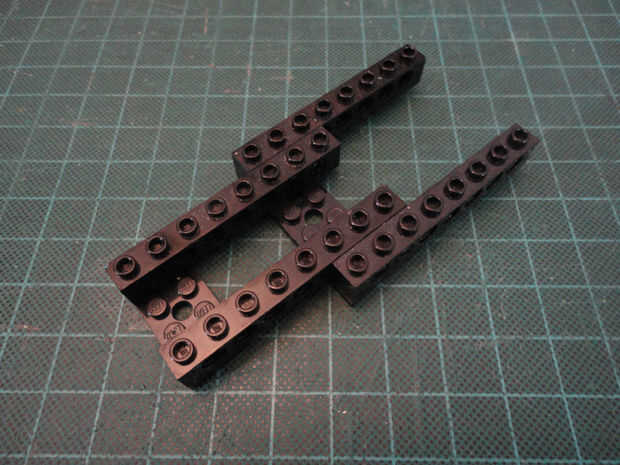

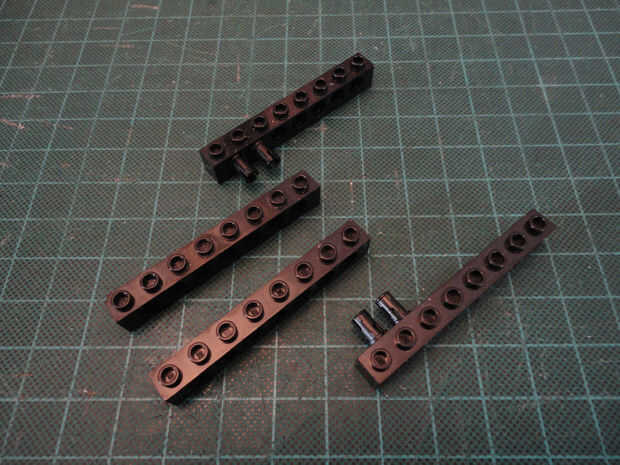

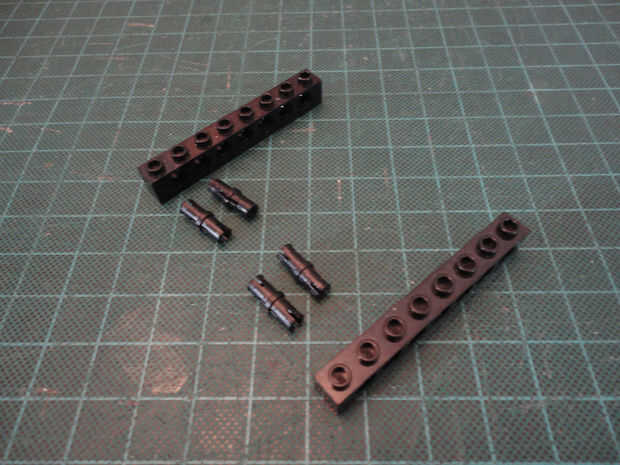

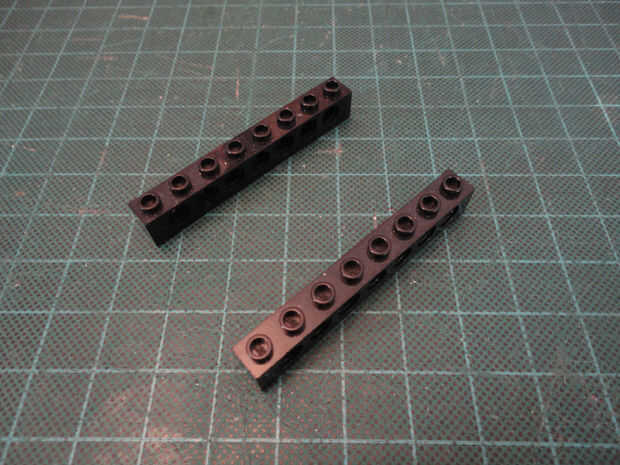

Foto 1 Dos de 1 x 8 ladrillos Technic (#3702)

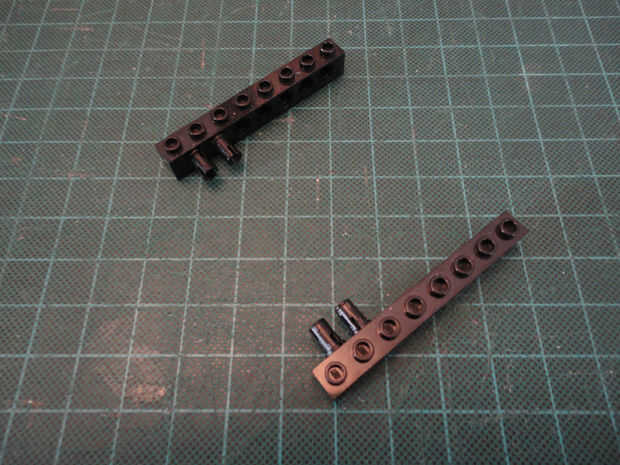

Foto 2, 3 Cuatro conector Peg con fricción (#2780)

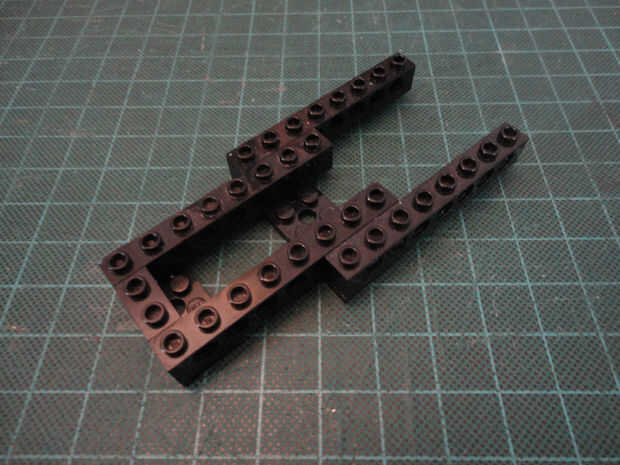

Foto 4, 5 Dos de 1 x 8 ladrillos Technic (#3702)

Foto 6, 7 la técnica 2 x 4 placa (#3709) y técnica (#32001)

Foto 8, 9 1 x 2 ladrillos Technic con 2 agujeros (#32000)

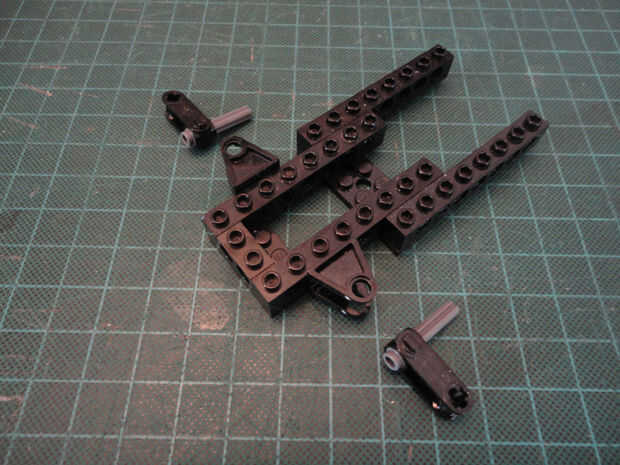

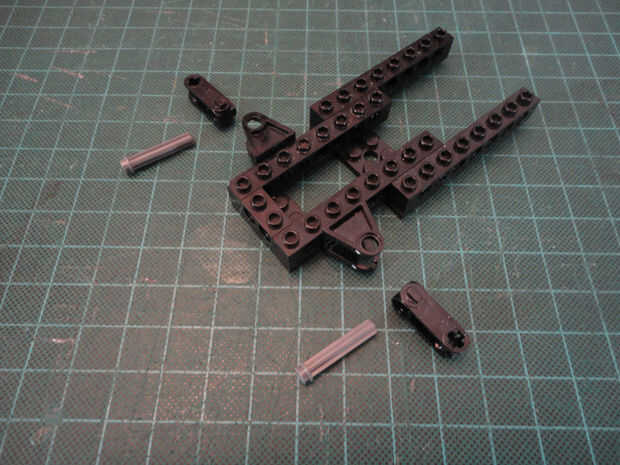

Fotos 10, 11 Dos dirección brazo con dos pernos (#32069)

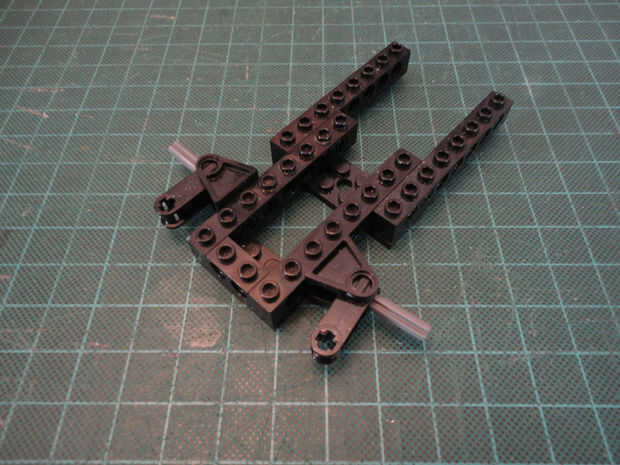

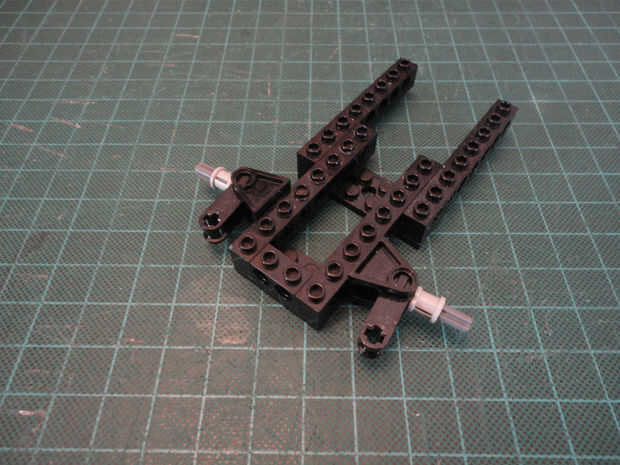

Foto 12, 13, 14 Dos eje Cruz con la perilla (#6587) y dos conectores perpendiculares de Pin eje 3L (#32068)

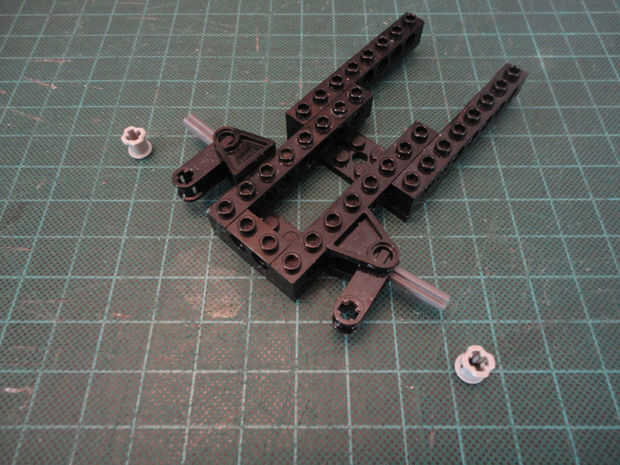

Foto 15, 16 Dos Bush para Cruz del eje (#6590)

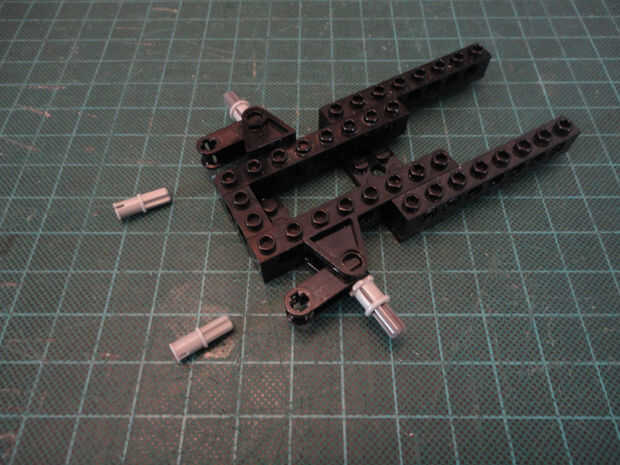

Foto 17, 18 Dos conector Peg con Cruz de eje (#6562)

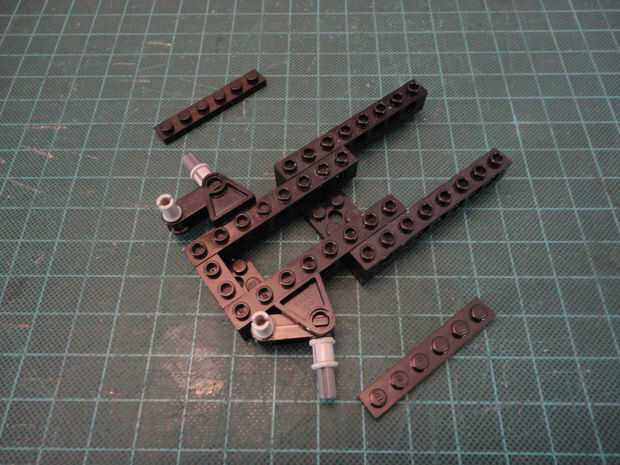

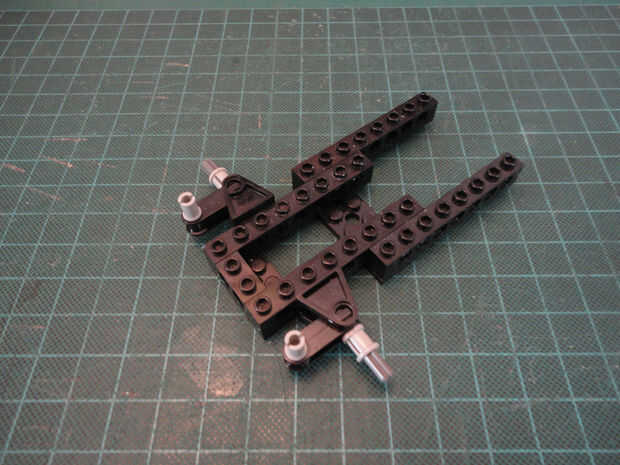

Foto 19, 20 Dos de 1 x 6 placas (#3666)

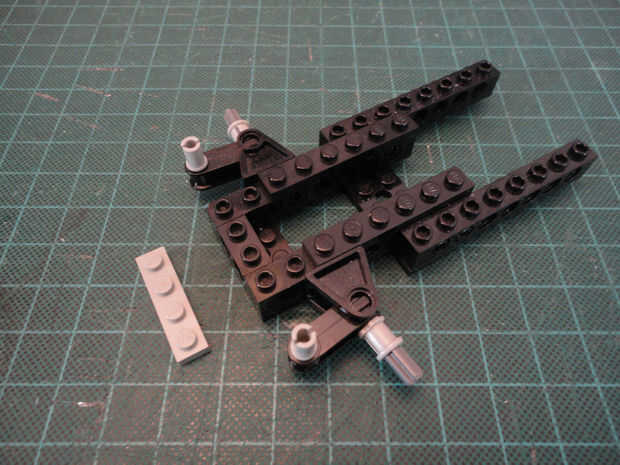

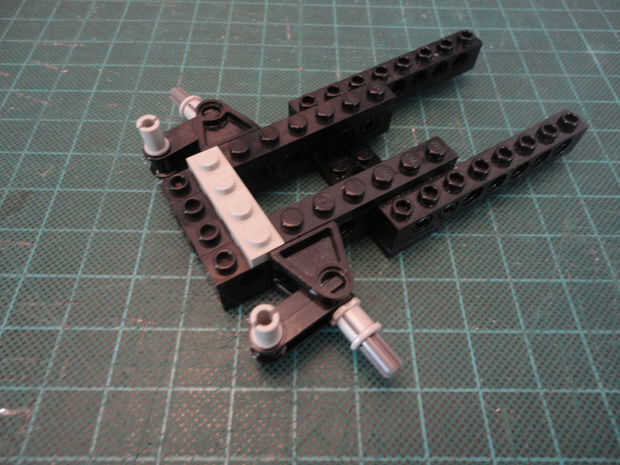

Foto 21, 22 1 x 4 placa (#3710)

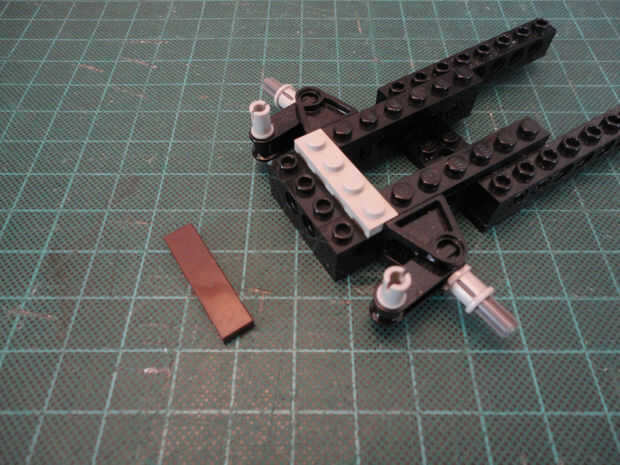

Foto 23, 24 (#2431) del azulejo de piso 1 x 4

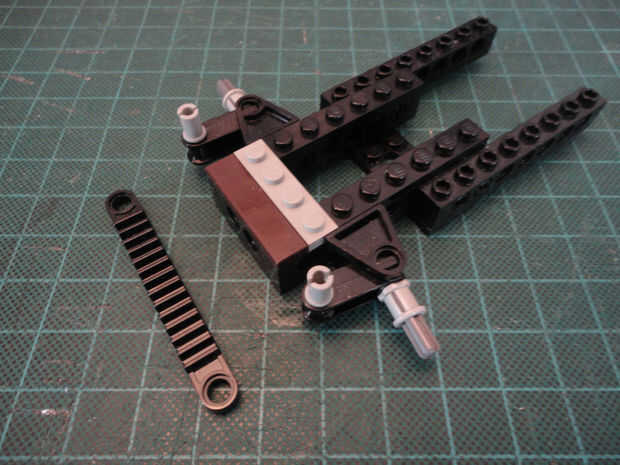

Foto 25, 26 Brazo de dirección con dos pernos (#32069)

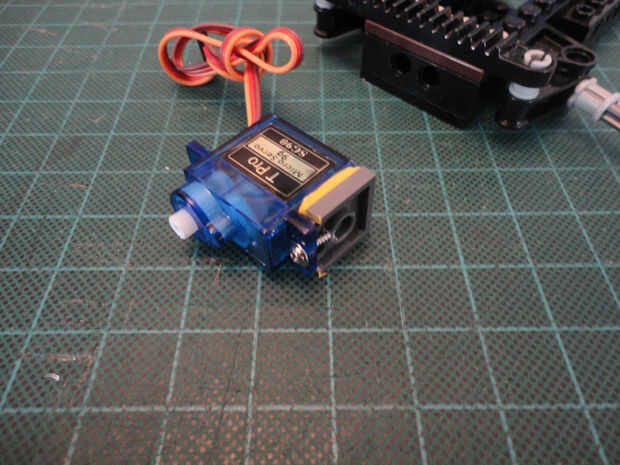

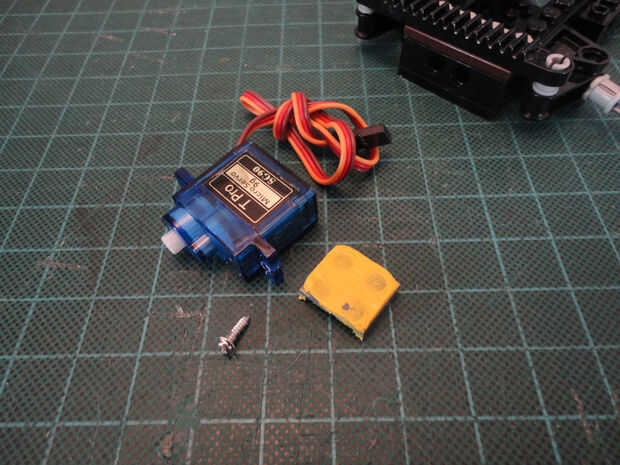

Foto 27, 28 Servo con placa soporte modificado

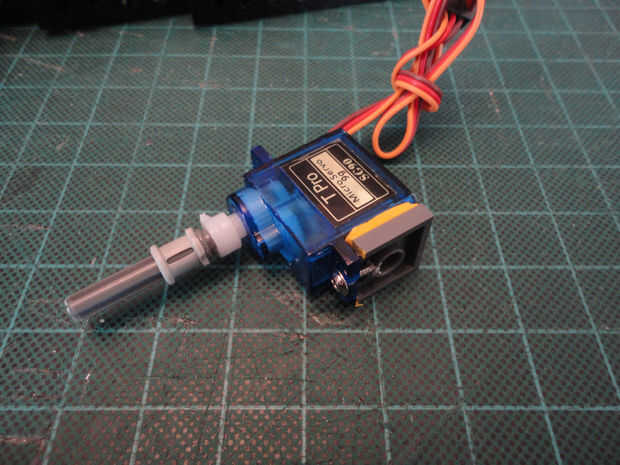

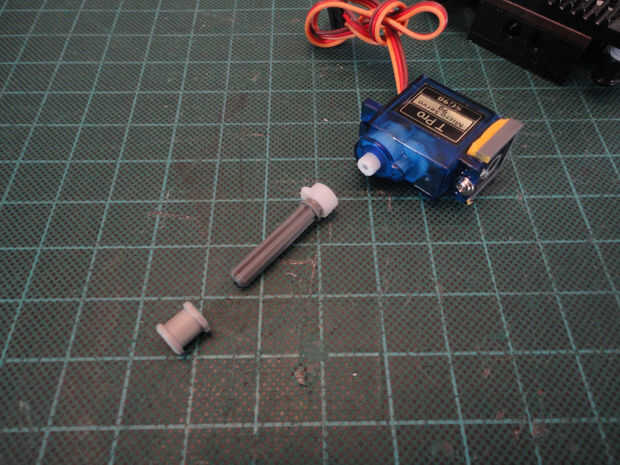

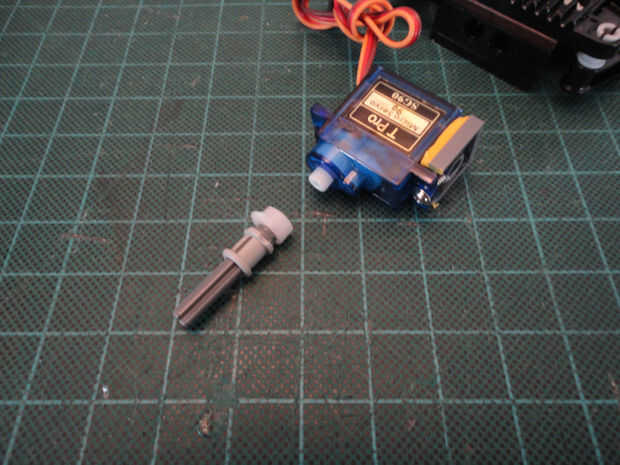

Foto 29, 30, 31 Cuerno del servo pegado al árbol del 3 L con la perilla (#6587) y Bush por Cruz del eje (#6590)

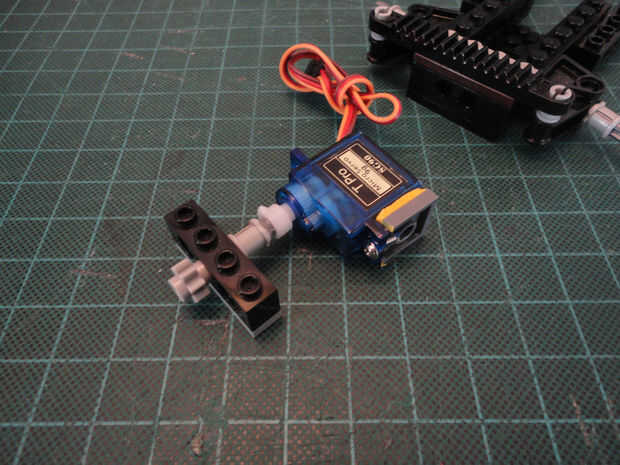

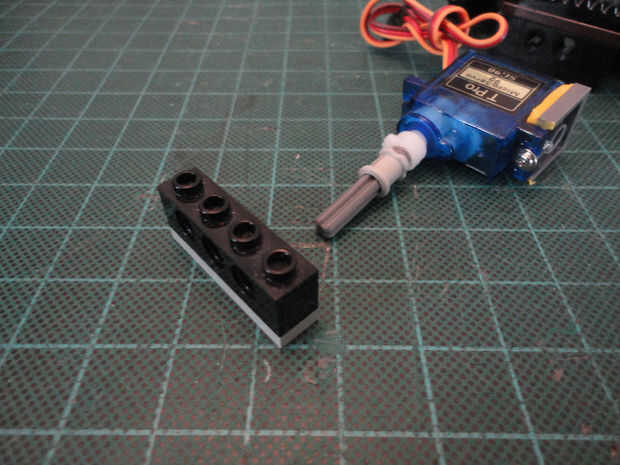

Fotos 32, 33 1 x 4 técnica ladrillo (#3701) y 1 x 4 de la placa (#3710)

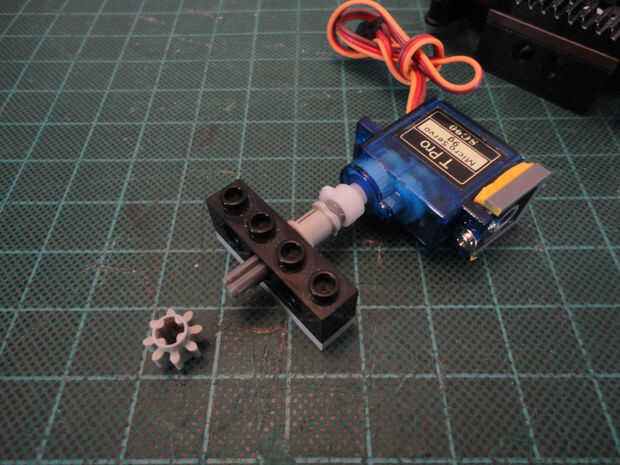

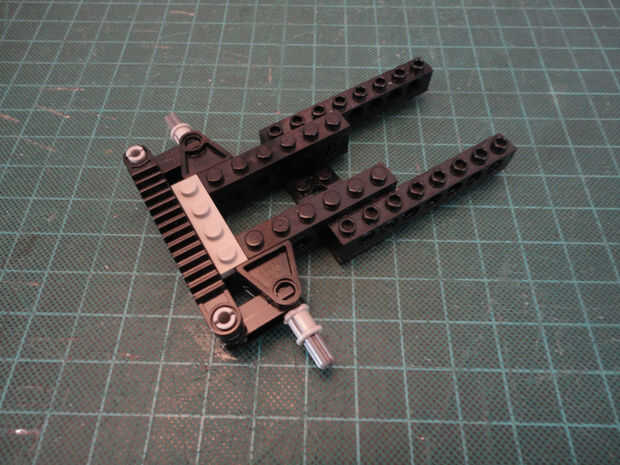

Foto 34, 35, 36 8-diente del engranaje (#3647)
