Paso 7: Jaula del rodillo lateral y volante

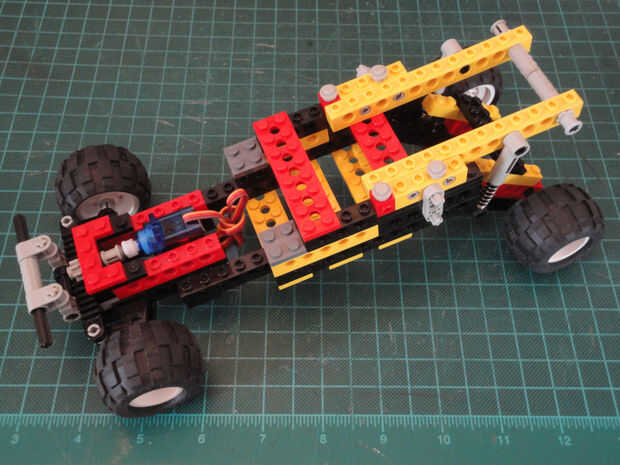

Foto 1 Continuar desde el último paso.

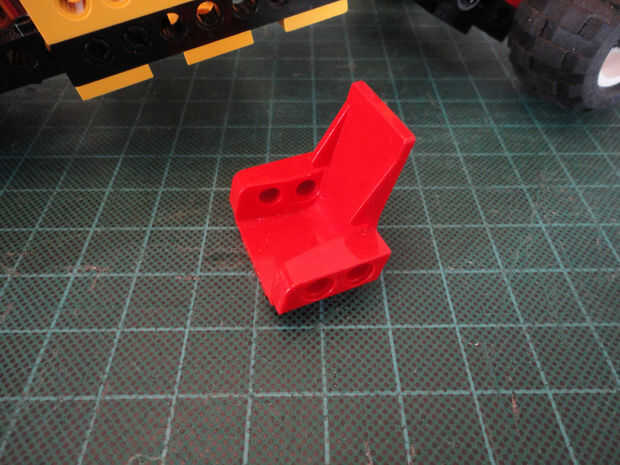

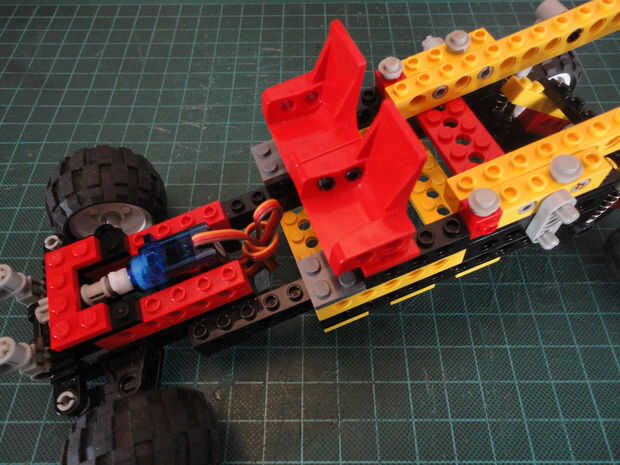

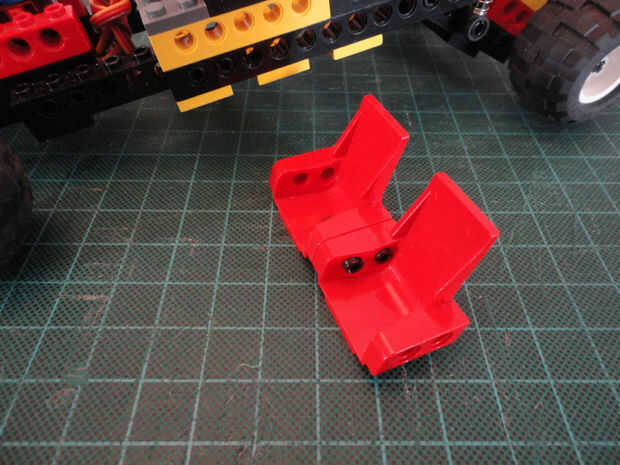

Foto 2 Asiento (#2717)

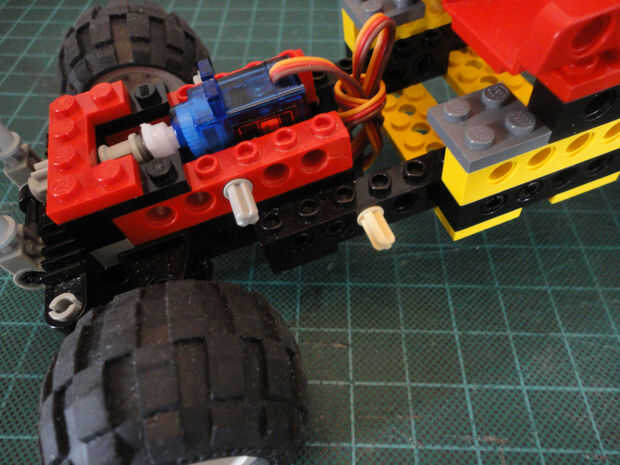

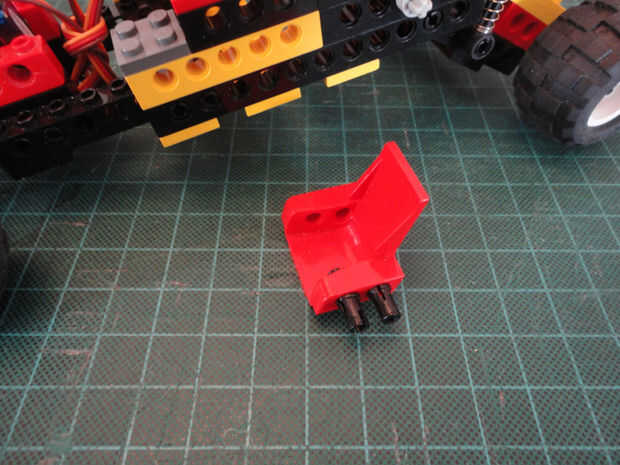

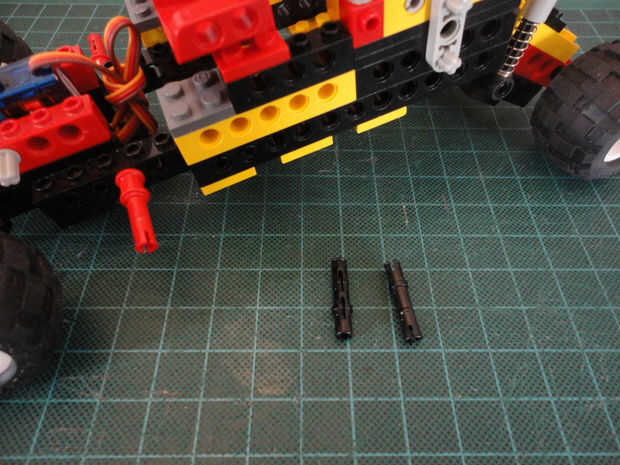

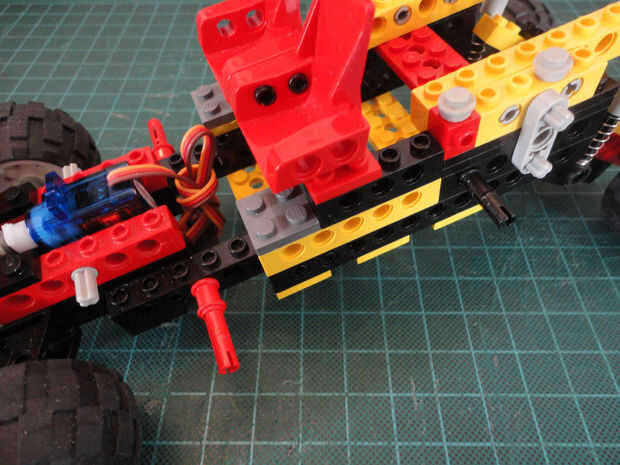

Foto 3, 4 Dos conector Peg con fricción (#2780)
Foto 5, 6, 7, 8 Asiento (#2717)

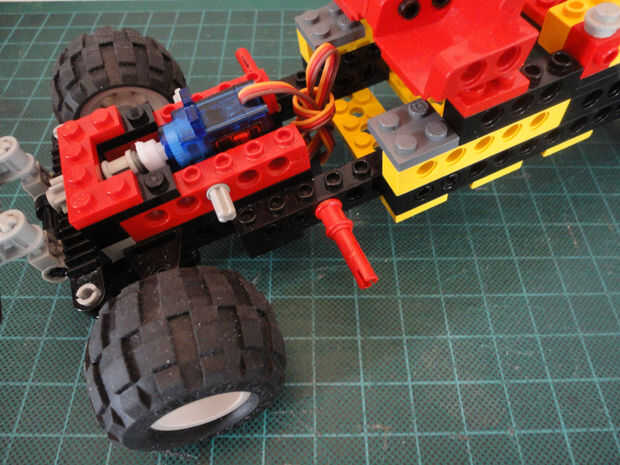

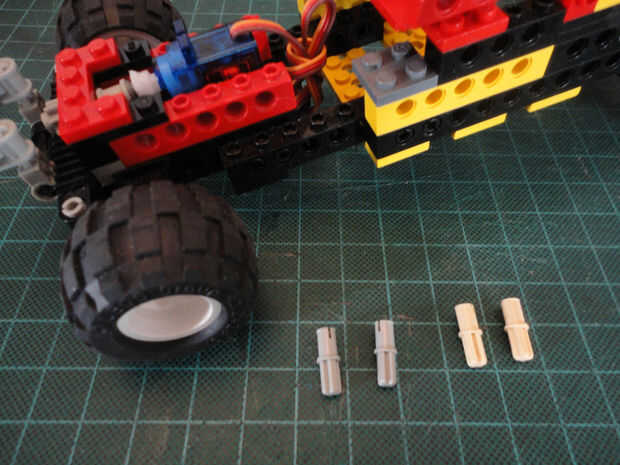

Foto 9, 10 Cuatro conector Peg/cruz eje (#6562)
Foto 11, 12 Dos fricción Snap w/Cross Hole 2M (# 32054)

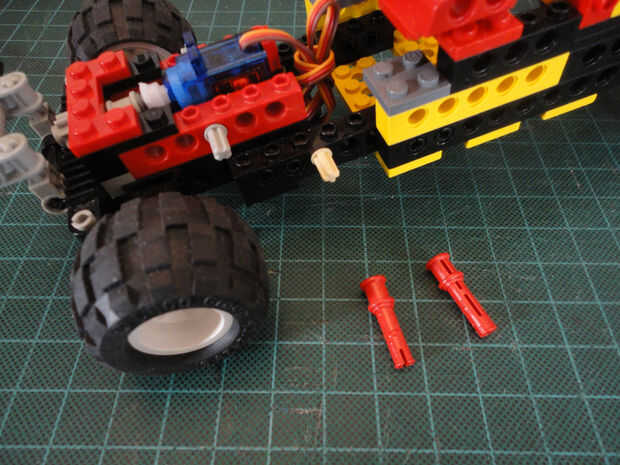

Foto 13, 14 Conector dos Peg 3M (#32556)

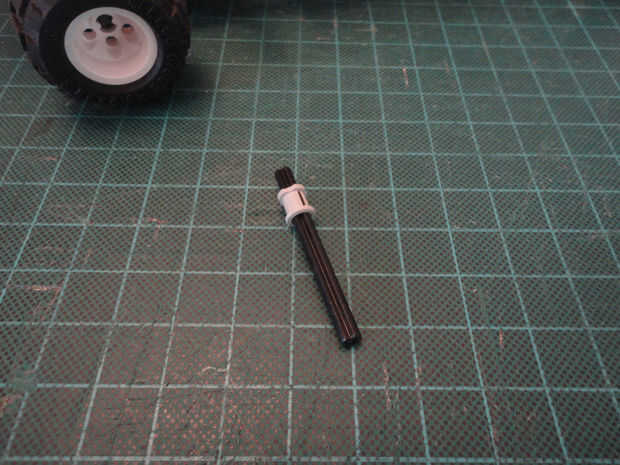

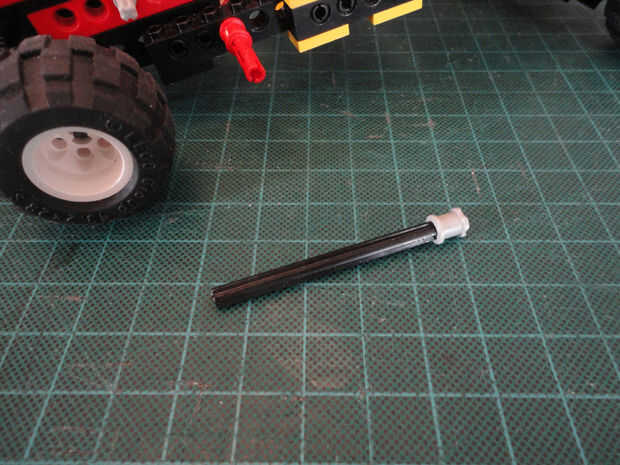

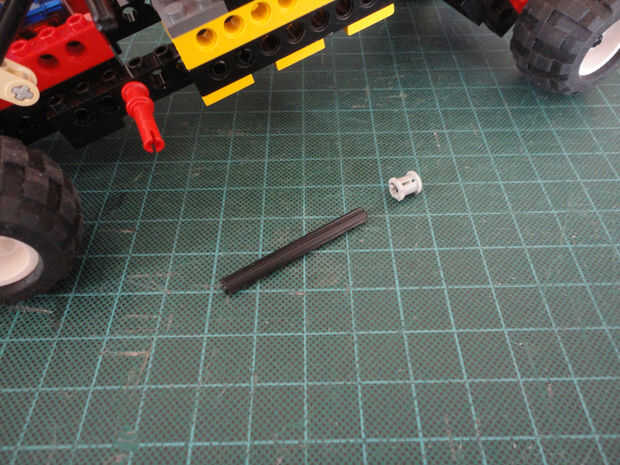

Foto 15, 16 Bush para Cruz del eje (#6590) y eje 8M (#3707)

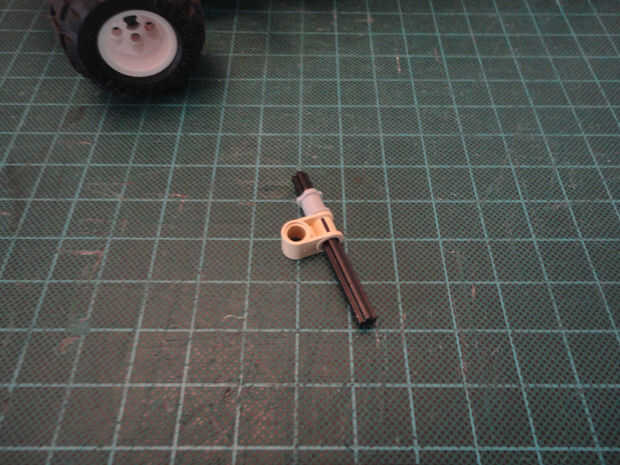

Foto 17, 18 Dos polos del eje Perpendicular (#6536)
Foto 19, 20 Bush técnica dentada de 1/2 tipo II (#4265b)

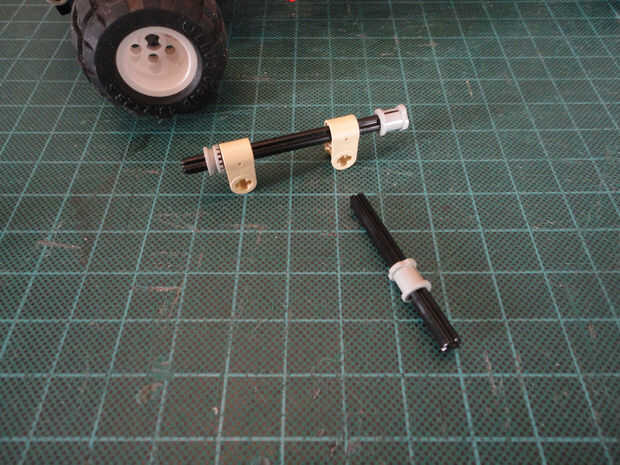

Foto 21, 22 Cruz de eje M 6 (#3706) y Bush por Cruz del eje (#6590)

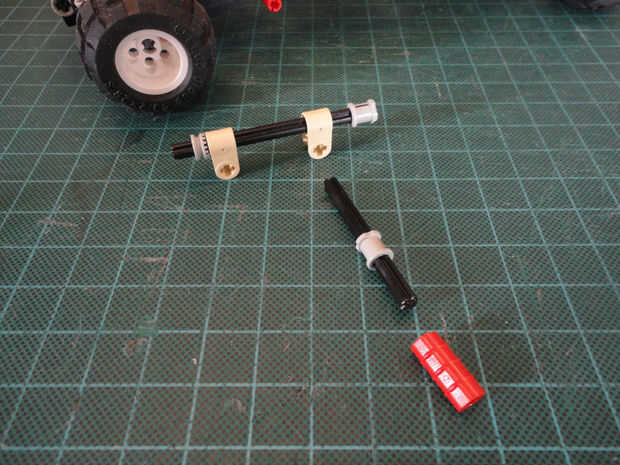

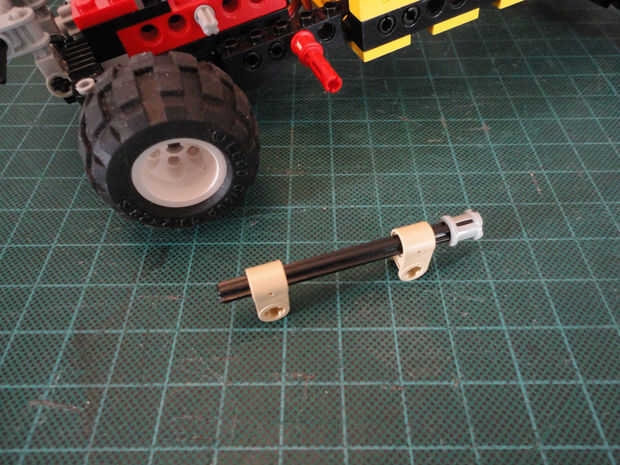

Foto 23, 24, 25, 26 Eje Joiner (#6538b)

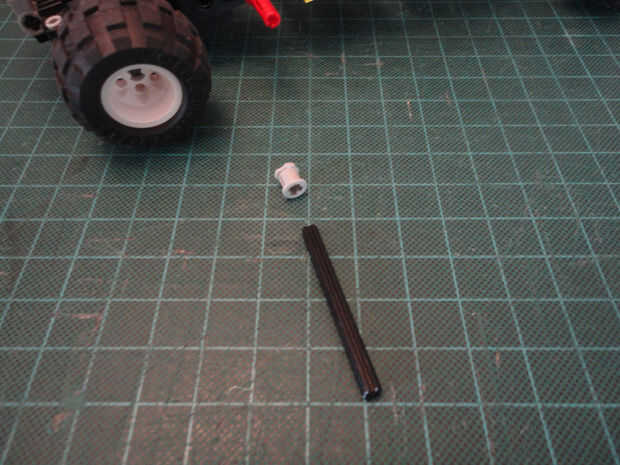

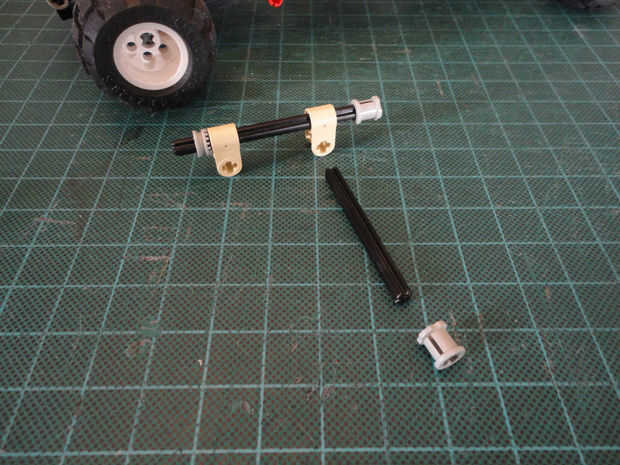

Foto 27, 28 Bush para Cruz del eje (#6590) y eje 6M (#3706)

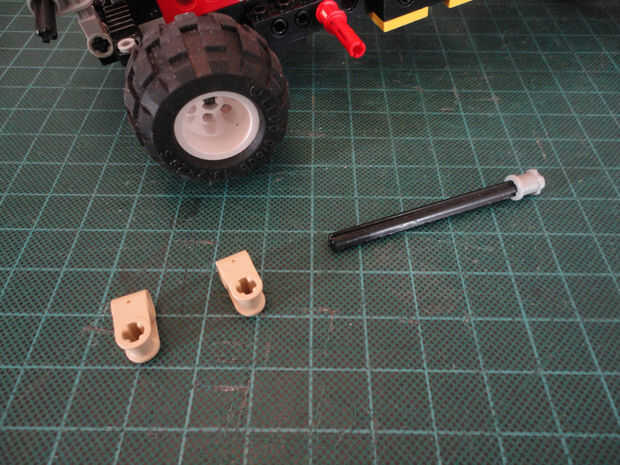

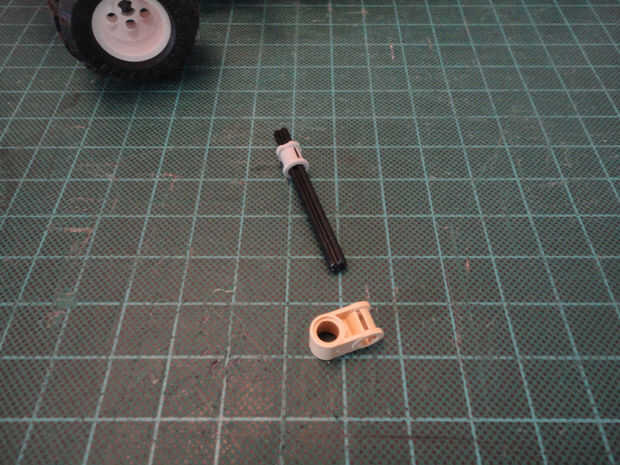

Foto 29, 30 Conector de eje perpendicular (#6536)

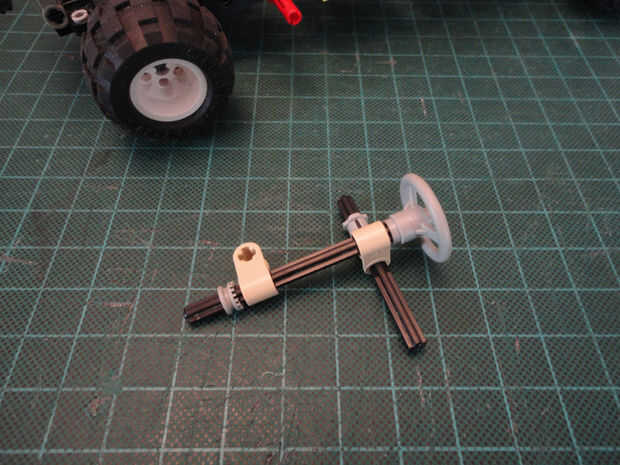

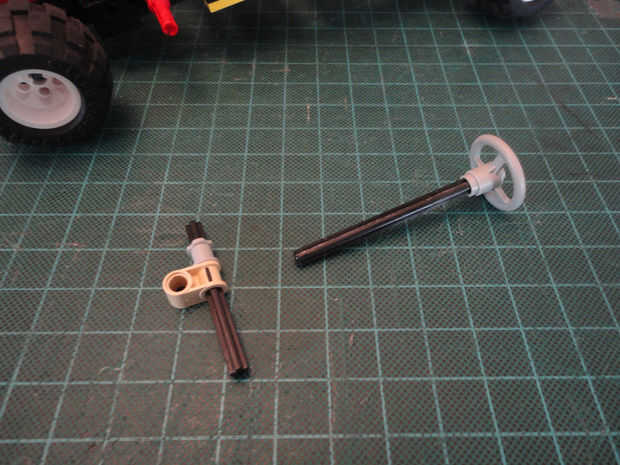

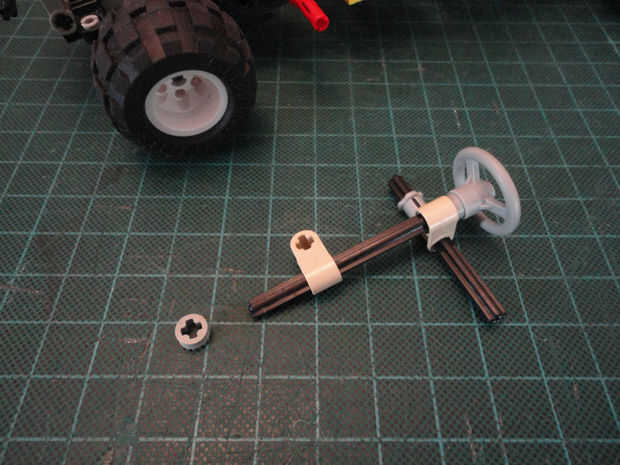

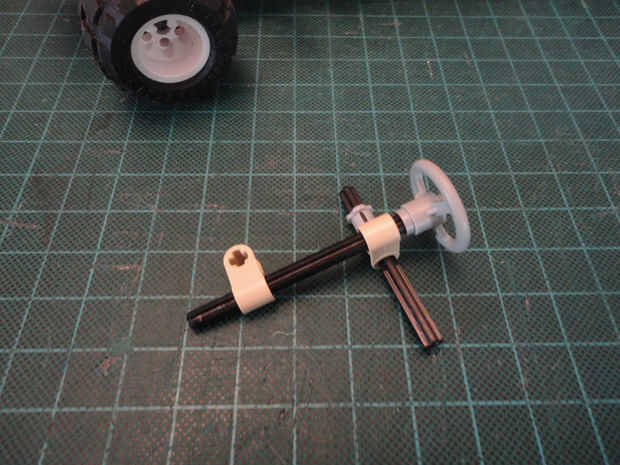

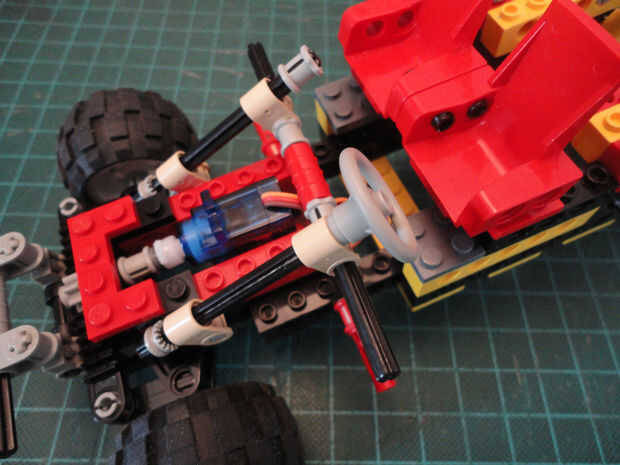

Foto 31, 32, 33 Dirección F Ø16/consola 2 X 2 (#30663) y cruza el eje 8M (#3707)

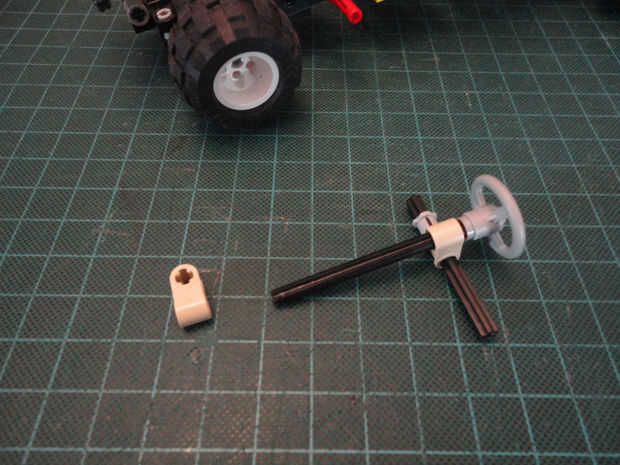

Foto 34, 35 Conector de eje perpendicular (#6536)

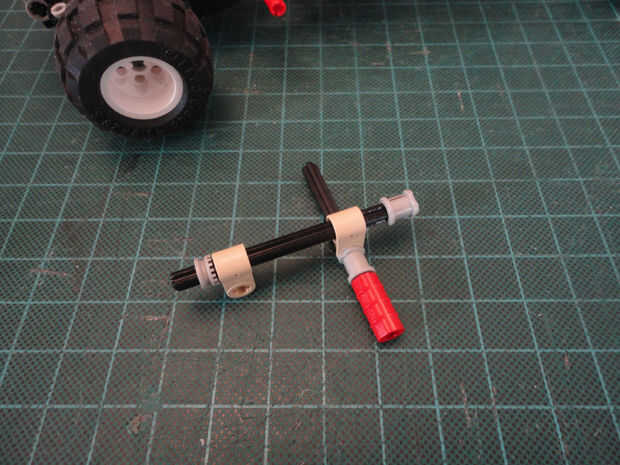

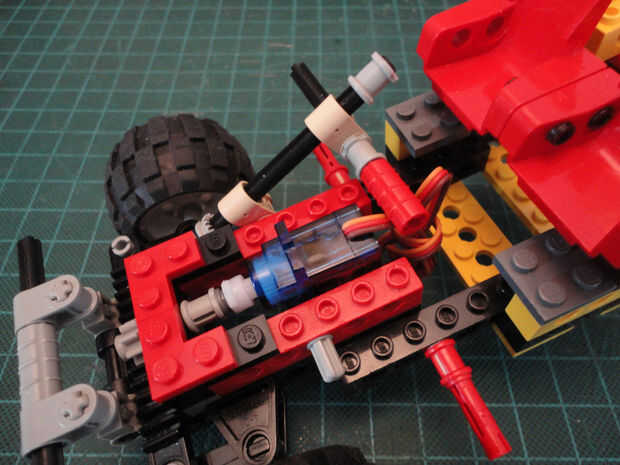

Fotos 36, 37, 38, 39 Bush técnica dentada de 1/2 tipo II (#4265b)
