Paso 1: CNC fresado

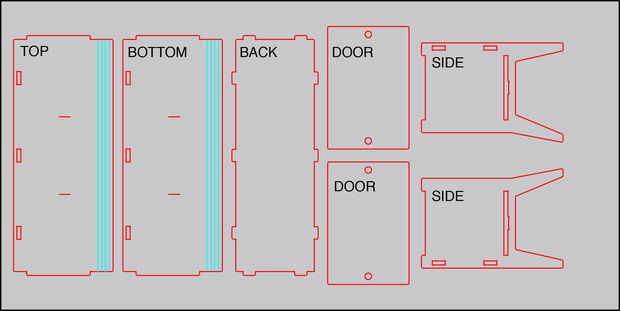

Abra el archivo recortado en AutoCad o programa similar para comprobar que todas las líneas estén cerradas y asignó a las capas de la derecha. Las medidas aquí y en el archivo están en pulgadas, pero puede cambiar fácilmente a métrico en las preferencias de AutoCad.
La capa roja es para el perfil o corte y la capa azul es para el bolsillo o enrutamiento sólo 1/4" de grosor. La capa blanca no deben establecerse para cortar; representa simplemente el contorno de la hoja 4' x 8'. Este archivo está optimizado para madera de construcción de 5/8" de espesor (Estados Unidos) nominal. Es realmente 19/32 grueso o 15,9 mm. Lo hice para hacer esta compilación como luz y barato como sea posible.
Mientras que el 5/8" funciona, es propenso a alguna inclinación bajo la presión de la correa de trinquete y las piernas no son tan fuertes. Recomiendo cambiar a 3/4" madera contrachapada si el costo no es un problema, en que caso se deben modificar la profundidad de cada espiga y la anchura de la puerta surcos para que coincida con.

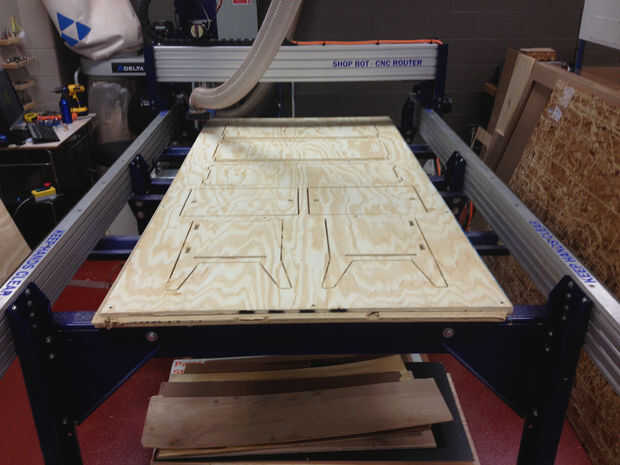

Fije la madera contrachapada a la Junta de botín con tornillos o una mesa de vacío, teniendo cuidado de mantener los tornillos de la trayectoria de la herramienta final. Asegure un molino de extremo de 1/4 broca en el mandril del router. Establecer la posición inicial, la altura Z y velocidad en el router del huso.
Importar el archivo recortado en el programa G-code de su elección. Establecer la capa roja (perfil) a una profundidad de corte de 22/32", o ligeramente más profundo que el espesor de la madera contrachapada. Establecer la trayectoria de herramienta para todos los contornos de la pieza a cortar fuera (a la derecha) de la línea. Establecer la trayectoria de herramienta para todas las espigas interior cortar dentro (a la izquierda) de la línea. Establecer las trayectorias de herramienta para las cuatro líneas de 2" dentro de las piezas superior e inferior para cortar encima de la línea. Establecer la trayectoria de herramienta de capa azul (bolsillo) para cortar 1/4" profundidad entre cada conjunto de líneas paralelas de azul. Si no usar una cama de vacío, por lo menos cuatro fichas por cada pieza de corte seguro.

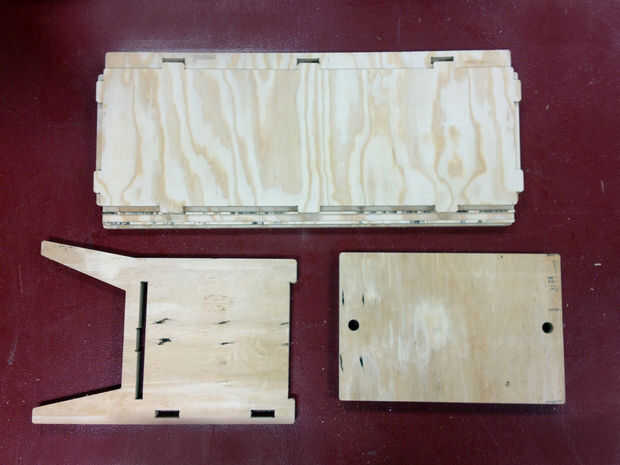

Ejecute el archivo recortado!
