R134a DIY acondicionador de aire portátil! (5 / 10 paso)

Paso 5: Cableado de los controles.

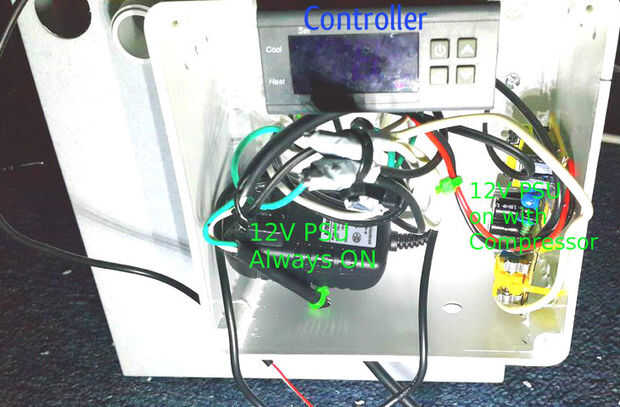

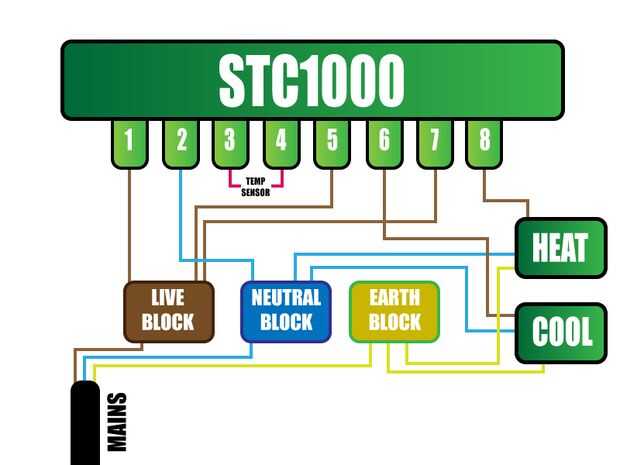

Previamente había por cable un regulador de temperatura digital de 120 voltios (STC 1000) con dos fuentes de alimentación de 12 voltios en una caja de pvc. Una fuente de 12 voltios se mantiene una vez que la fuente de alimentación de 120 voltios AC. La otra fuente de 12 voltios, a la derecha, se conecta con el compresor. Os adjunto el manual en pdf para el STC 1000 controlador para su conveniencia.

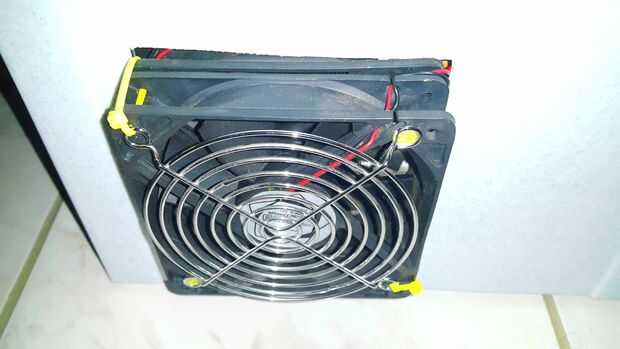

El radiador y aire intercambiador ventilador ventiladores tengo funcionando todo el tiempo para mantener el compresor de refrigerador. Ambos se alimentan con 12 VCC.

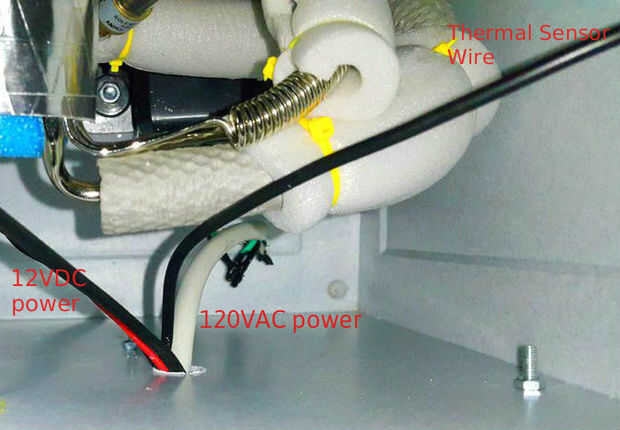

Había atornillada a la caja del regulador en la parte exterior de la carcasa del enfriador y enruta el cableado a través de un agujero en las cajas del pvc y el refrigerador.

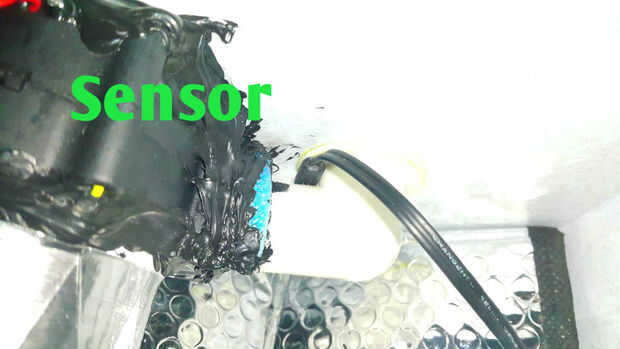

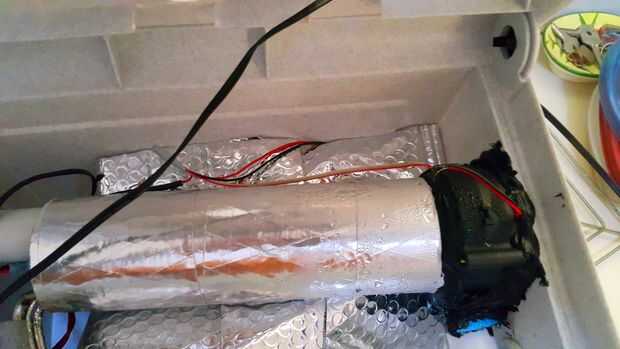

El sensor térmico que coloqué en el codo de pvc de la descarga de aire. De esta forma que tengo una representación razonable de la temperatura del aire frío. La temperatura del aire actual es aproximadamente 6C inferior pero prefiero una lectura menos optimista.
