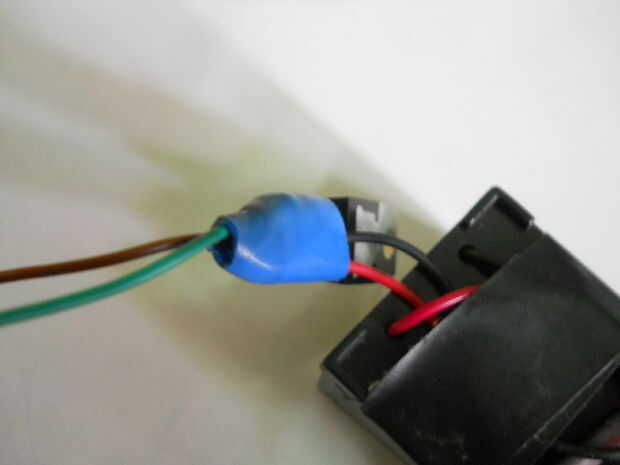

Paso 2: Agregar el regulador de tensión para soporte de la batería
Estos 2 (5V y Gnd) cables se utilizarán para el ATtiny2313.
Ahora Conecte el cable de 5V a un conmutador, por lo que puede activar y desactivar el robot como sea necesario.
Para más regulador de voltaje de 5V, el medio pin es Gnd, es la izquierda y derecha es salida, por lo que puede alambre por consiguiente para obtener la salida de voltaje deseada.
Nota: Tenga cuidado en el regulador de tensión utiliza mucho calor es generado por ellos, y generalmente una buena idea agregar un disipador de calor que si tienes uno.
(Calor generado = (Vin-Vout) Iout Joules), Iout es la corriente de salida o utilizado por el circuito.
Utilizando la fórmula, para mi el circuito que genera sobre 1kJ salió sin un disipador de calor pero si su más que entonces usted necesitan estar seguro agregar un disipador de calor.
