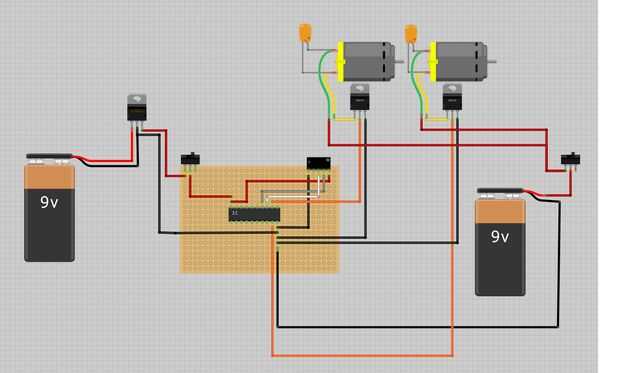

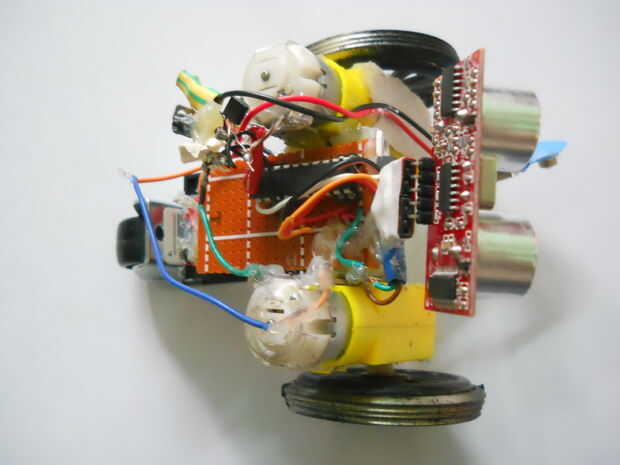

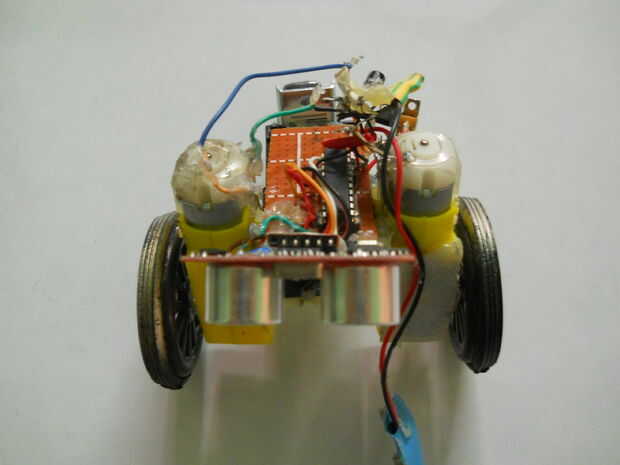

Paso 5: Conectar el ATtiny2313 al resto del circuito

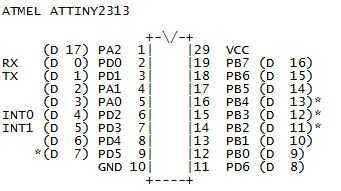

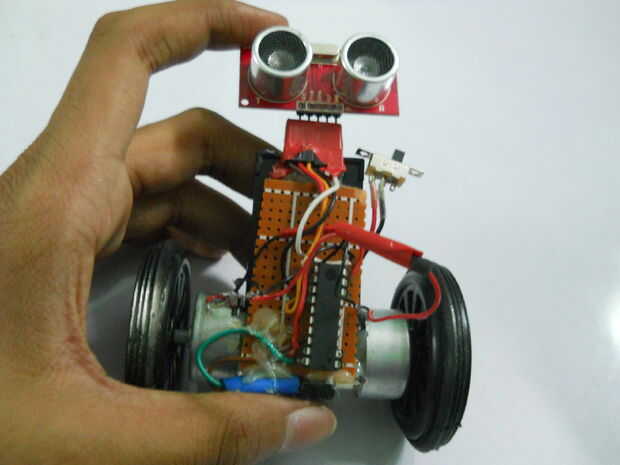

PIN 10 del ATtiny2313 es el conector de tierra de la Junta, por lo que está conectado a la tierra que obtenemos de la batería después de que ha sido regulado de voltaje.
PIN 20 del ATtiny2313 es el perno de tensión donde conectamos la salida de 5V desde el regulador de voltaje.
También tenemos que conectar los pines 9(D7) y 12(D9) a los pernos de centro de los transistores. (No necesito una resistencia como mi especificador del transistor no se mencionar pero para la mayoría de los transistores tenemos que añadir una resistencia de 1K Ohm a la patilla central, que luego conecta con el ATtiny2313)
Después de hacer esto que usted sólo debe tener conexión de 6 pines en el ATtiny2313 y el resto no necesita ser utilizado para este proyecto.
(2 LEDs pueden añadirse a 2 pins en el ATtiny2313 si quiere y puede ser alimentados directamente por los pines de I/O)
