R2-D2 RC modelo (5 / 5 paso)

Paso 5: Nueva mainboard

Debido a la falta de pines digitales en RedBot decidí usar Arduino NANO en vez de él.

Utiliza EAGLE para hacer PCB nuevo.

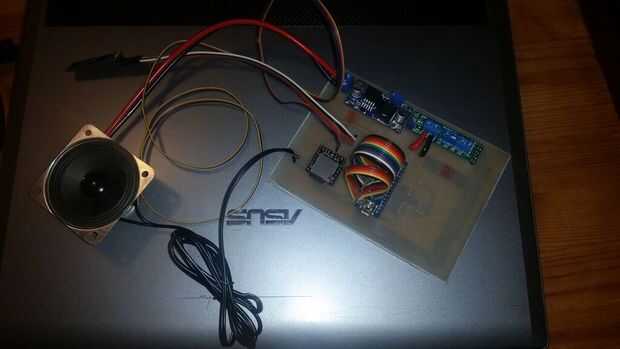

Placa base nueva tiene:

  • Arduino NANO
  • 2511 chip Motor driver
  • Pinout de módulo Bluetooth HC-05
  • DFPlayer - reproductor de MP3
  • Paso - abajo el transformador - utilizar 11.1 batería Li-Pol
  • MAG3310 I2C magnetómetro (aun no implementado)
  • Pinout del RGB LED con resistencias
  • Pines digitales para sensor infrarrojo E18-D80NK

Como puedes ver que he hecho algunas mitakes:

  • Anchura de ARDUINO NANO-como puedes ver he utilizado cables de un lado del regulador de
  • Cambié el pin RX y TX para HC-05

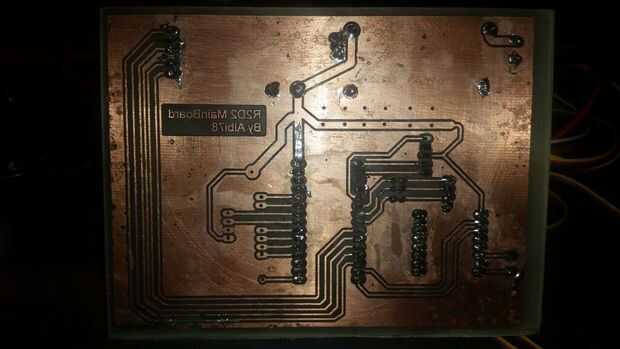

  • Se me olvida que no es SMD PCB y título es espejo reflejada
  • Proyectado fuente de alimentación de 5V para MAG3110 en lugar de 3V3

Ataré proyecto EAGLE PCB cuando todo va a estar bien.

Nuevo programa ARDUINO para R2D2 está todavía en curso y estará disponible más adelante.
