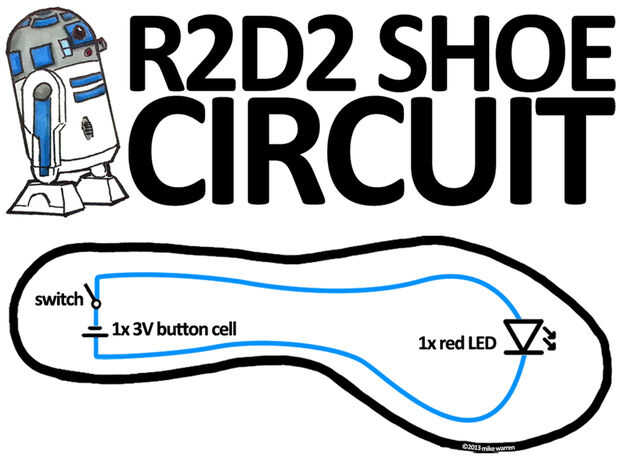

Paso 4: blinky el LED del circuito
interruptor + batería:

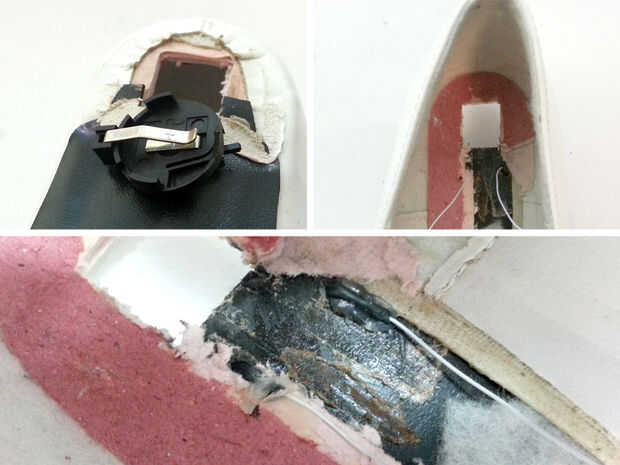

Soporte de la batería tiene dos prings en la parte posterior, estos dientes estaban alineados en la parte inferior de la zapata al lado de donde se ubicará el nuevo talón. Pequeñas aberturas se asomó en la parte inferior de la zapata para facilitar el cableado. El interruptor fue conectado a un terminal de soporte de la batería y luego los cables fueron soldados a la terminal de la batería restante y un lado del interruptor. Los cables fueron alimentados a través de las aberturas y la Asamblea de interruptor y la batería se ajustaron entonces en lugar.
Soporte de LED:
El titular de LED que utiliza era un metal pulido, una adición perfecta. Sin embargo el cuello de montaje roscado era mucho demasiado largo y sería incómodo para el usuario cuando se instala. Se aprieta la tuerca de montaje y luego el cuello fue acortado usando una herramienta giratoria. Apoyo de la tuerca de montaje totalmente asegura que los hilos se mantienen.

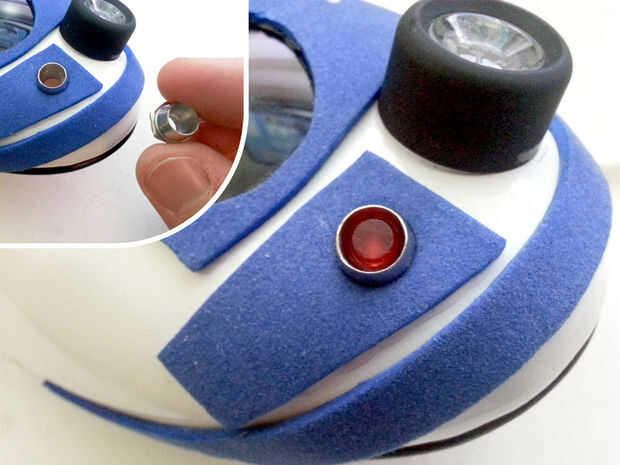

Se utiliza un taladro para perforar a través de la espuma y zapato para crear una abertura para montar el soporte del LED. Después de instalar al soporte de LED el soporte de montaje fue enhebrado sobre a Fije el soporte.
LED:

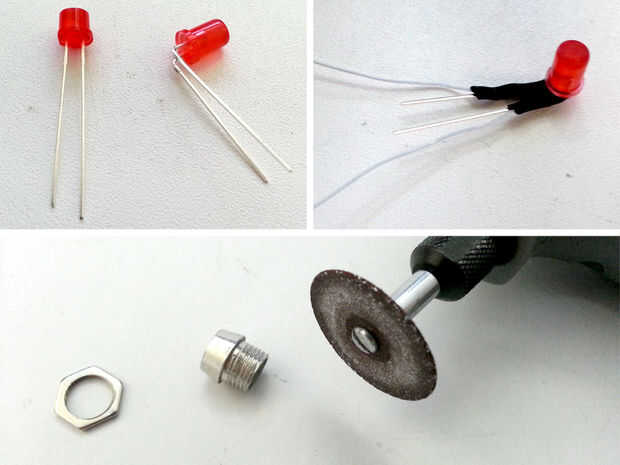

Elegí para aplanar la parte superior de mi 5mm LED rojo que sentó al ras cuando se insertan en el soporte de LED. Usando una herramienta giratoria las copas de los LED se afeitan hasta aproximadamente 2/3 su altura original. Las patas del LED fueron dobladas a 90 grados y conectadas al circuito.
de cableado:
Después de han instalado los elementos el cableado sobrante puede ser encolar utilizando pequeños toques de pegamento caliente. También decidí añadir un pequeño trozo de tela suave en el interior de la puntera para cubrir el cableado y proteger los pies de alguno expuesto cableado roce.
