R2M8N juego de Mini/Micro/Nano Quadcopters abejones (4 / 8 paso)

Paso 4: Prueba de la electrónica e instalación dentro de la cúpula preparada

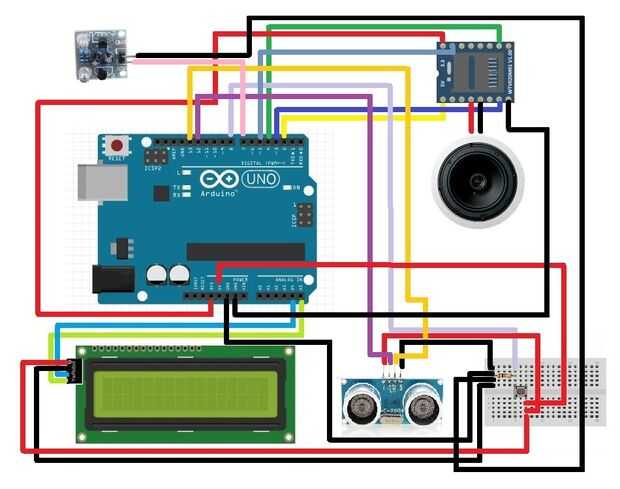

Toda la electrónica de prueba antes de poner todo en la cúpula preparada.

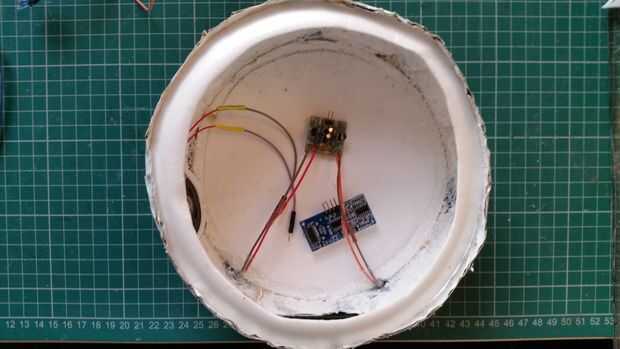

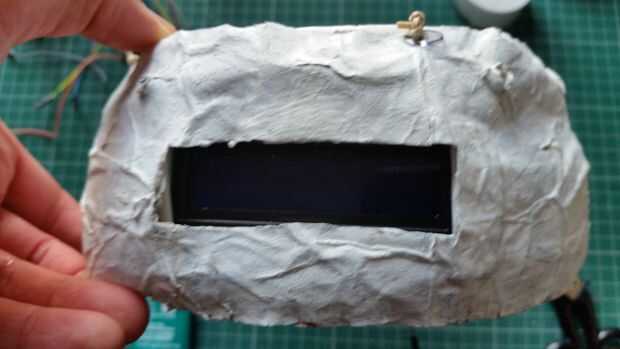

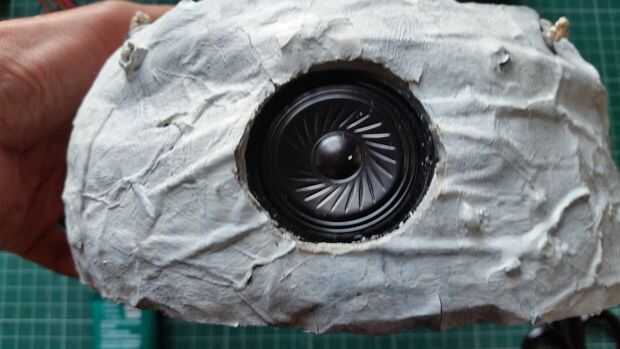

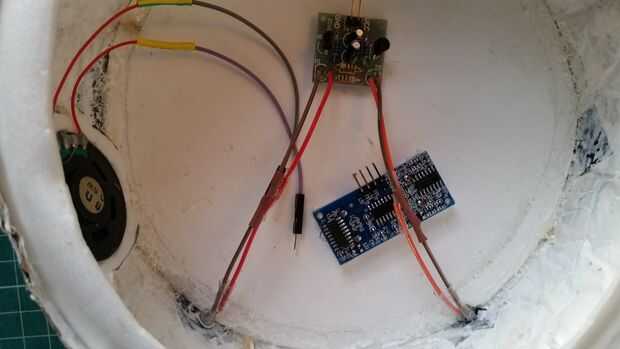

Conecte el sensor de ultrasonidos, el altavoz y la pantalla LCD, usando cinta de doble cara.

(por favor, vaya al paso 7 para la posición correcta del sensor ultrasónico)

Instalar el LED para la plataforma.

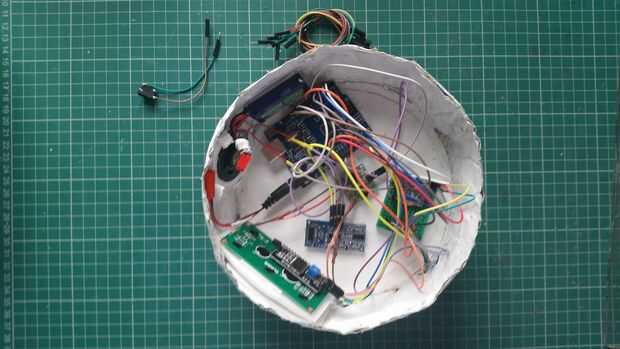

Instalar la electrónica (placa Arduino y protoboard).

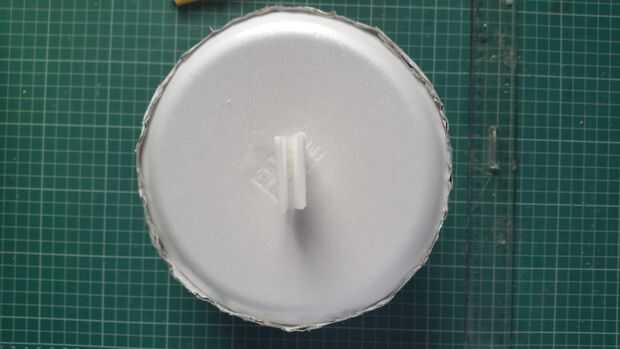

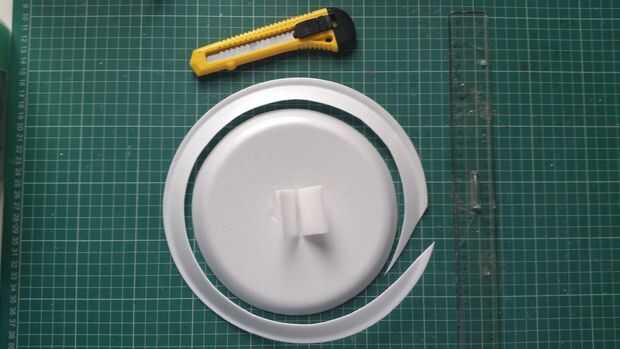

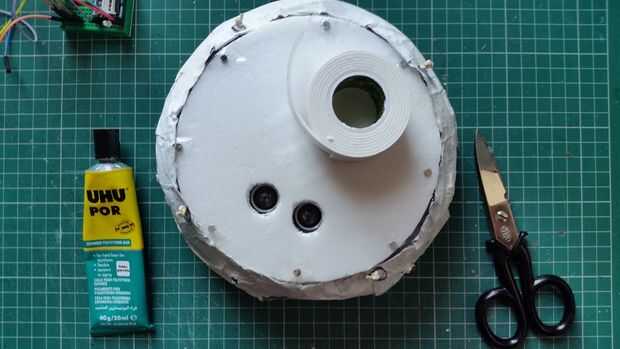

Cortar una placa de espuma para cerrar la base del sistema del juego y crear un mango pequeño para poner en el lugar correcto.

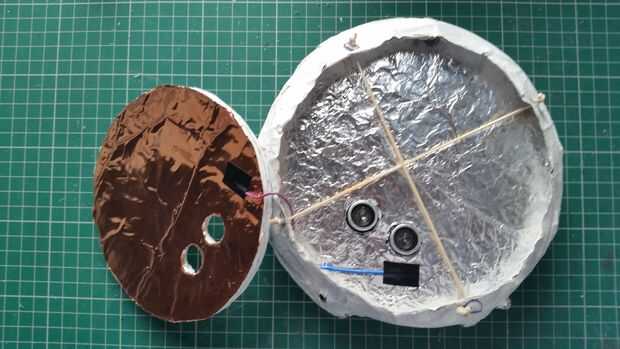

Ahora debe quitar el pulsador de la placa y debe conectar un cable a la parte inferior del sensor de contacto DIY y el segundo para el otro disco.

Usé algunos escudo de guitarra adhesivo hoja de cobre, porque conduce mejor que el papel de aluminio.
