Paso 5: El respaldo
![]()
Una vez que todos los LEDs han sido cableados, usted querrá cada conjunto de ocho de alambre juntos. Alambré todas las salidas de entrada común juntas y todas las entradas A, entradas B y C entradas fueron cableados juntos así. Hice un pequeño escudo para arduino, por lo que podría asegurar las conexiones. Por desgracia, los 80 LEDs dibujan mucho más corriente que puede fuente de Arduino. Le puse un transistor entre arduino y cuatro entradas, con 5v en el colector, el arduino en la base y una resistencia de 1 k va a tierra en el emisor, para crear un circuito seguidor de emisor. Asegúrese de conectar la tierra de la fuente de energía y la tierra del arduino con el emisor, ya que arduino necesita conocer sobre el terreno de fuente de energía del circuito a trabajar.

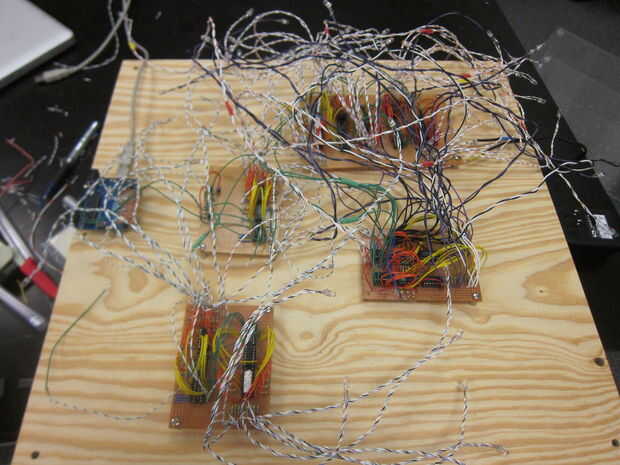

Una vez que has hecho el trazado de circuito para todos sus LEDs, tendrás alguna forma de montar todo detrás de la estructura de acrílico. Decido hacer todo el cableado visible detrás del acrílico. Para ello, cortar un trozo de madera contrachapada para el mismo tamaño que las capas de acrílico y perforar cuatro agujeros para las varillas de soporte en las esquinas. Usé separadores para guardar cada tablero ligeramente elevada de la madera contrachapada. Los separadores se atornillan en el tablero de la parte posterior, y los circuitos se atornillan en separadores.
