Paso 2: Construcción en el 1 paso!

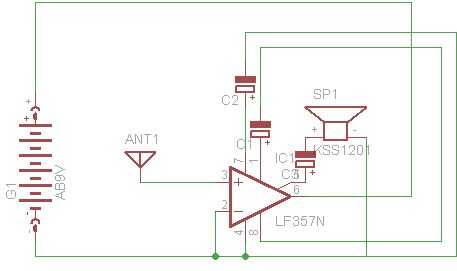

En pocas palabras este circuito no necesita mucho para hacer. Se sorprendió y me molestó porque me dio una señal de radio cuando estaba tratando de hacer un circuito de boombox de mochila, así que tocó el violín con esto y les presento a aquí. Y aquí están los 4 pasos para crear este circuito.
(Por favor, darse cuenta de que cuando hablo de los pines me refiero a los pasadores en orden a la izquierda de la marca de sincronización (probablemente un guión o marca circular en un extremo del chip junto a la clavija 1. Pin 1 es el más a la izquierda bajando del lado izquierdo al pin 4 y continuar en la parte inferior del otro lado a 5 va por el lado derecho de pin a pin 8).

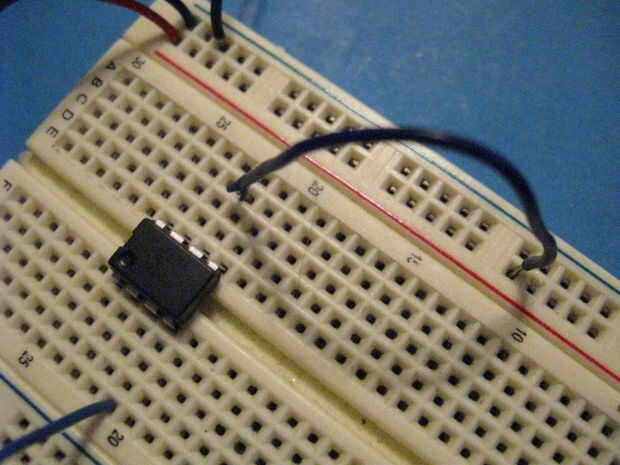

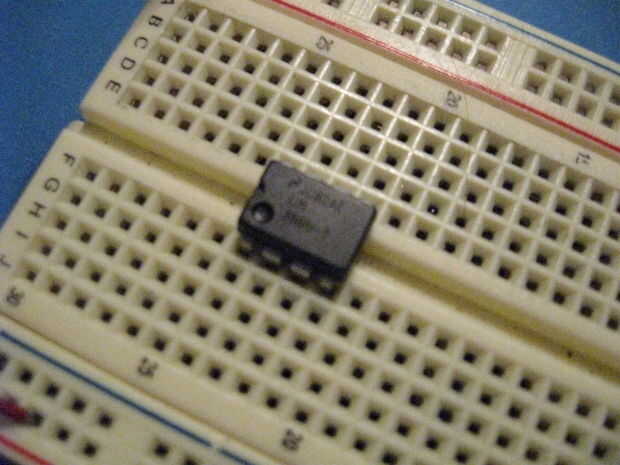

1. Conecte su amplificador op y añadir un cable puente del pin 6 al poder y un puente del pin 4 a masa.

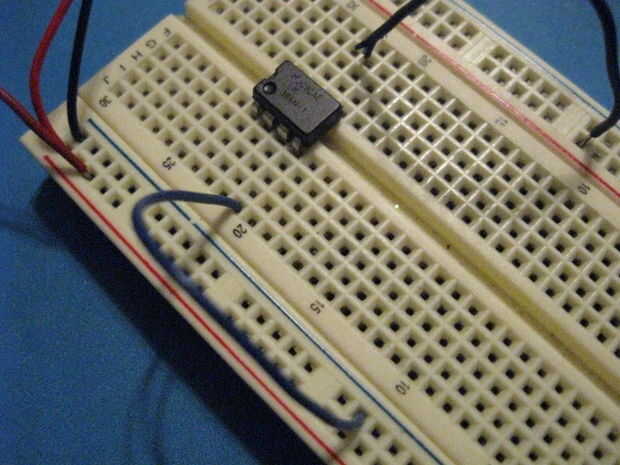

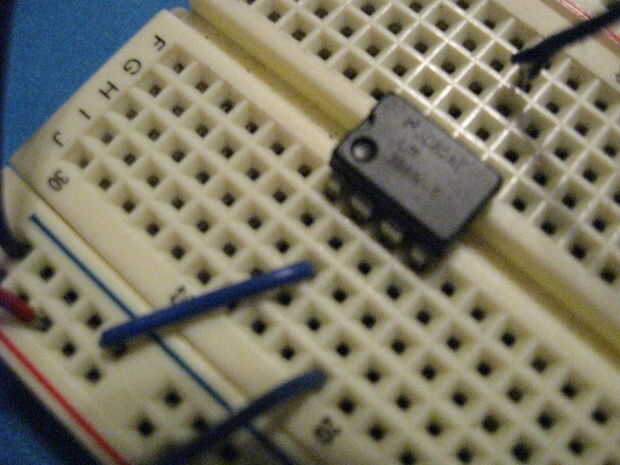

2. Conecte el otro cable de puente desde el pin 2 y tierra y conecte la antena en el pin 3.

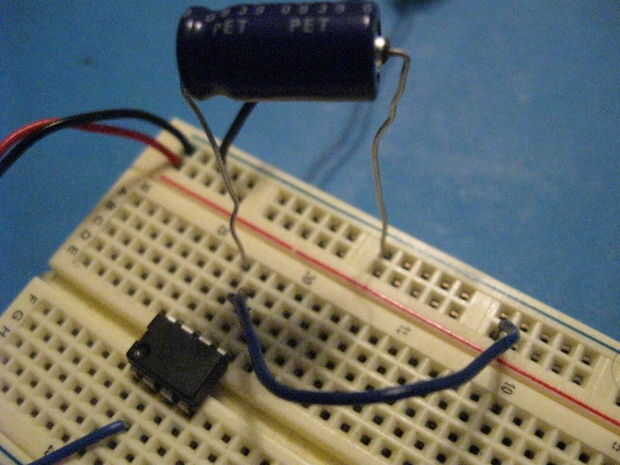

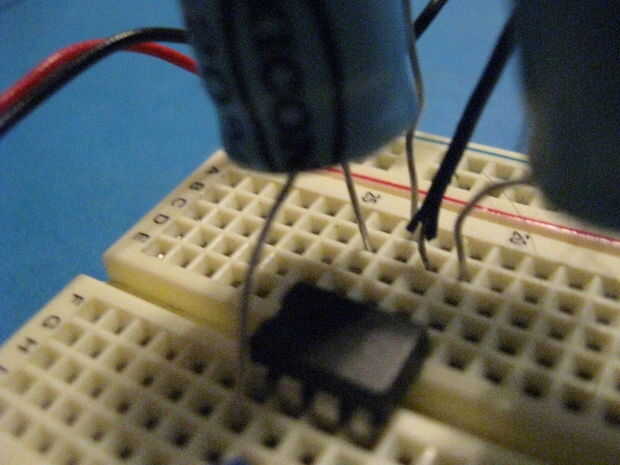

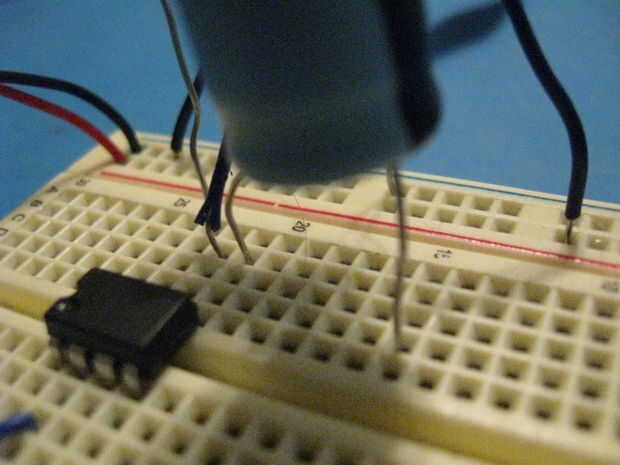

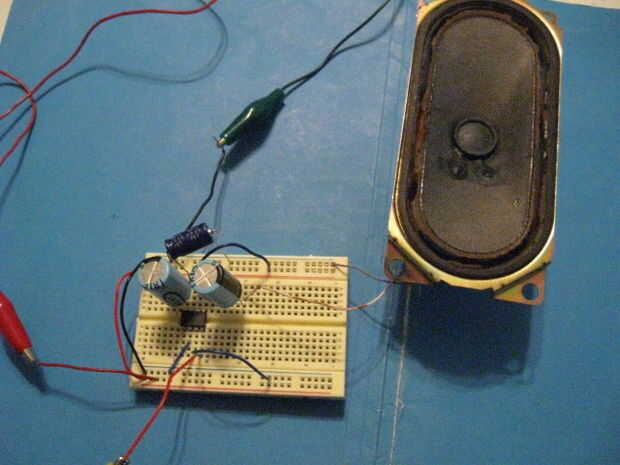

3. Conecte el lado positivo de su condensador de 100 μF en ping 7 y el lado negativo en tierra. Conecte un lado positivo de su condensador de 1000 μF pin 1 y el lado negativo en el pin 8. Lado positivo de los otros 1000 μF condensador pin 5 y el lado negativo en un espacio en blanco en su tabla. Conecte el lado positivo del altavoz al lado negativo del condensador pasado y el lado negativo de su altavoz a la tierra.

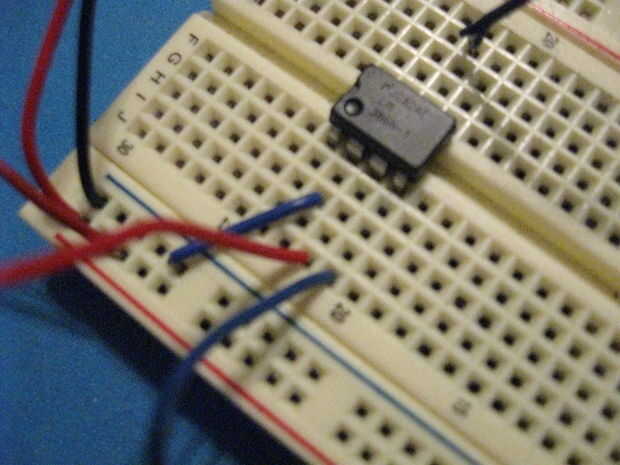

4. enchufe en los terminales de la batería a sus respectivos rieles (rojos al poder negro a tierra)

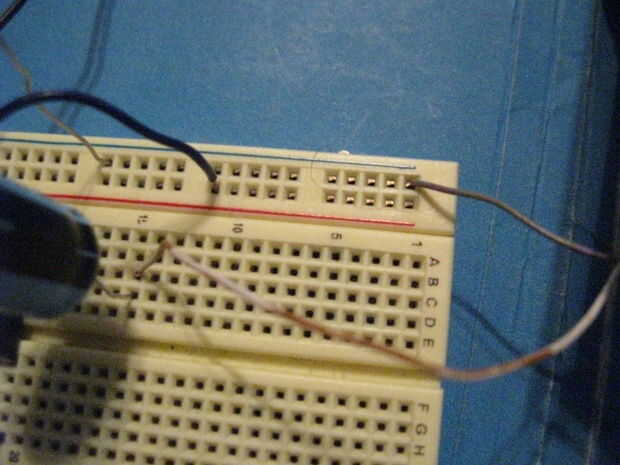

y luego (si tienes un interruptor añadido) sobre y simplemente mover su antena de alambre alrededor para recibir sus señales. Si quieres una buena señal usando una jaula de metal ventilador funciona muy bien.
