Paso 1: Herramientas, materiales y componentes.
Voy para mostrar construcción de mi primer prototipo feo, entonces toma todo lo que aprendí a hacer un CNCed de aspecto aseado y versión mejorada. En algunos pasos, voy a hacer más de lo que realmente debía. Esto es porque las partes no estaban disponibles, o ya era tarde, hardware tiendas habían cerrado y tuve que trabajar con lo que tenía a mano.

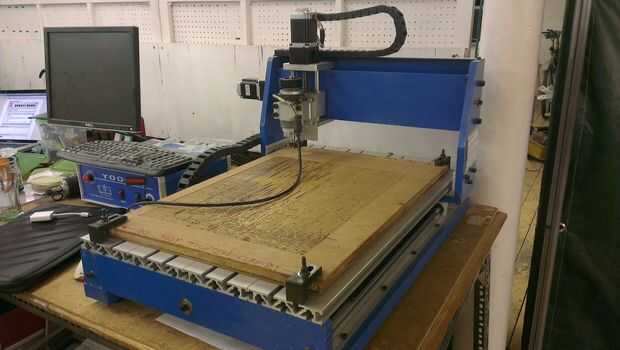

Este instructable se centra sobre todo en hacer la carretilla con herramientas de mano, ya que son lo que más personas tienen acceso a, pero utilizo algunas máquinas más grandes para mejor los resultados y acelerar el proceso. Usted puede cortar toda la carga de los instrumentos y pasos si tienes acceso a un molino CNC de tres ejes.

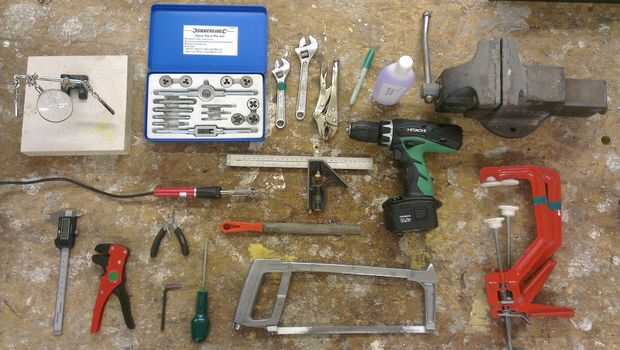

Herramientas:
- Sharpie (para marcar el metal).
- Removedor del pulimento de clavo de alcohol del frotamiento (para la eliminación de las marcas de rotulador de metal).
- Taladro de batería.
- Sierra para metales.
- Mordaza de mesa.
- Abrazaderas de velocidad.
- Archivos de metal.
- Par de llaves inglesas ajustables.
- Molegrips.
- Métrica golpecito y mueren (si realizar o adaptar sus propios ejes de ruedas de la polea).
- Soldadura de hierro.
- Tercera herramienta de mano.
- Tijeras para alambre.
- Peladores de alambre.
- Pinza (para metales precisos y determinar la huella de tu motor si diagramas no están fácilmente disponibles)
Opcional:

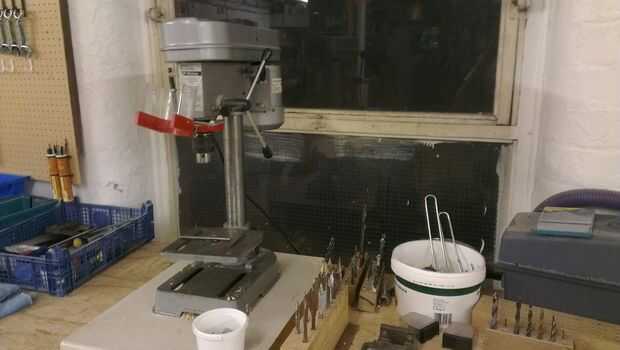

- Broca de taladro de columna o pilar: mucho más preciso que el de perforación a mano.

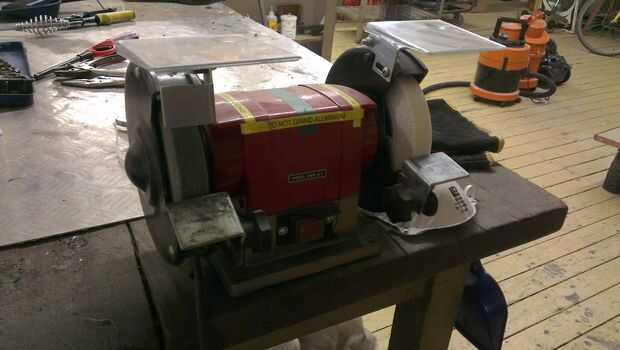

- Muela: Si usted corta pernos de acero, usted sólo podría presentarles, pero con el perno celebrada en molegrips es mucho más rápido y dar un mejor acabado. Nota: no utilice esta para el aluminio, a obstruir la superficie de la rueda).

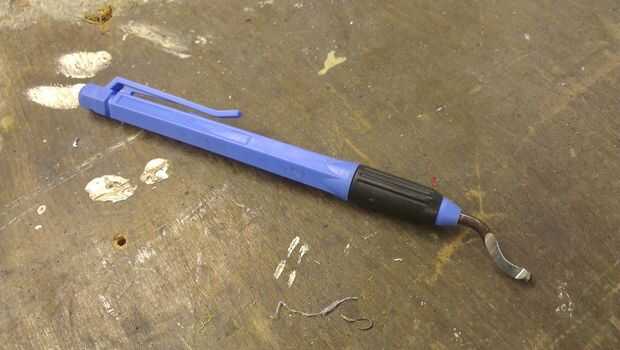

- Herramienta de desbarbado: fácil de usar, hace mucho más agradable su orfebrería.

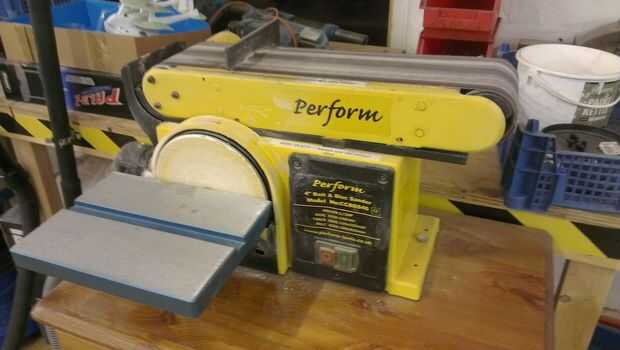

- Lijadora de banda Banco: con la banda derecha, esto no puede Sobrehilar el cortes en aluminio fin.

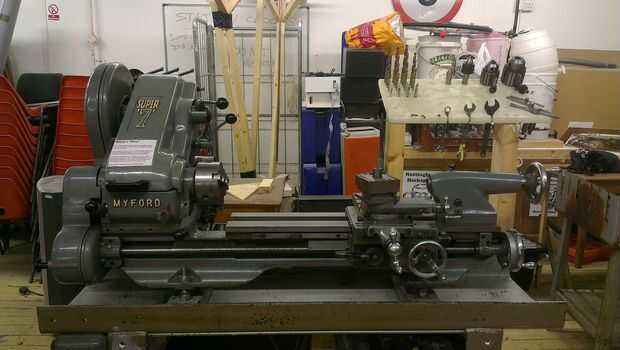

- Torno: para hacer las ruedas. Puede encontrar valores que estés feliz con.
He utilizado todas estas cosas, y hacían el trabajo mucho más fácil.

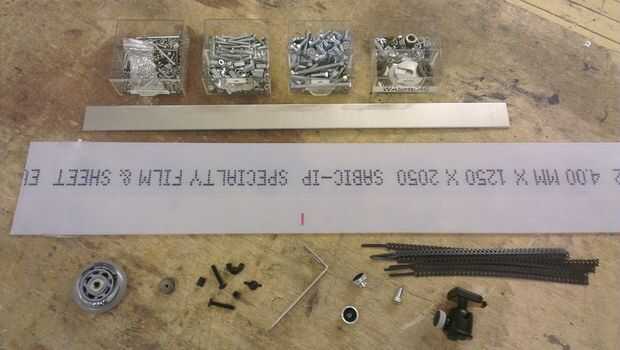

Materiales y componentes:
(No todos se muestra en fotos)
- Hoja de aluminio tira o policarbonato (4mm de grosor parece derecho).
- Tira de soporte o aluminio L (para sujetar trípode debajo de carro)
- Ruedas con ejes de polea.
- Alternativa: Varilla de Nylon + torno
- Alternativa: Ruedas de patín en línea + torno (esto es lo que fui).
- M3, M4, M6, M8 tornillos/pernos, arandelas, espaciadores y tuercas (dependiendo del tamaño y tipo de sus ruedas y accesorios de motor).
- 10mm aluminio barra cuadrada (varían según el motor/Monte que llegar).
- Sellarroscas
- Rapstrap (cosas de lazo cremallera suave y elástico. No necesariamente fáciles de encontrar, pero por lo general en ebay. Bueno para fijar cosas a la dolly temporalmente).
- Compacto trípode bola (estoy a favor de la BH1 Joby: bien construido, compacta, a veces disponible para tan bajo como £20, tiene rápida liberar las placas y garantizar suficiente para cámaras de pequeño formato en la mayoría de los casos).
- Perno de 3/8"-16 UNC (para sujetar trípode a dolly).
- Cuerda de alambre de tendedero (base) de acero, acero del PVC o línea estática de 5mm.
- Correa de trinquete (para tensión de línea en cada extremo).
- Transmisor de RC.
- Receptor RC.
- Fuente de alimentación (baterías LiPO o NiMH).
- Cargador para batería.
- Velocidad electrónica regulador (ESC) con el circuito de eliminación de la batería.
- Conector Deans si usando LiPO y la ESC no vienen con uno.
- Motor y caja de cambios (370 motores y engranajes son baratos y puede cambiar de puesto cargas relativamente pesadas).
Opcional:
- Pernos de nylon, tuercas y separadores (para sostener el cuerpo de la carretilla juntos si usando poleas estándar, fijaciones adicionales también dan rigidez al cuerpo de policarbonato si vas a esa ruta. No necesariamente tienen que ser nylon, pero son agradables de trabajar a mano con fijaciones de nylon).
- Virolas de cable y dedales (Vital si estás usando cable de acero).
- Sugru (si usas un volante metálico y desea darle mayor agarre, aunque no se hizo para este tipo de aplicaciones: potencias superiores se lo desgasta).
