Paso 5: Fabricar cuerpo
Si improvisar su propio diseño de carro de gravedad, sólo necesitará hacer cuatro agujeros en cada lado: un par para cada uno de las tres ruedas y para el brazo de cámara para montar a.
A mano:

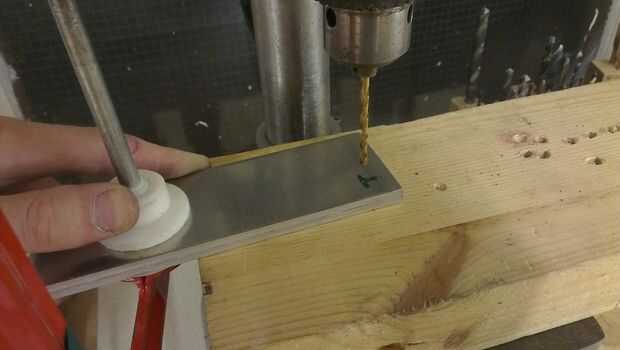

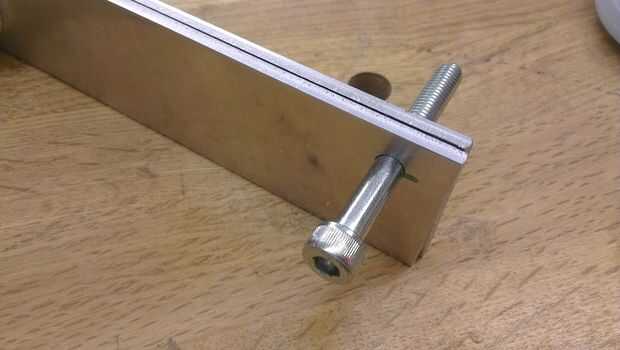

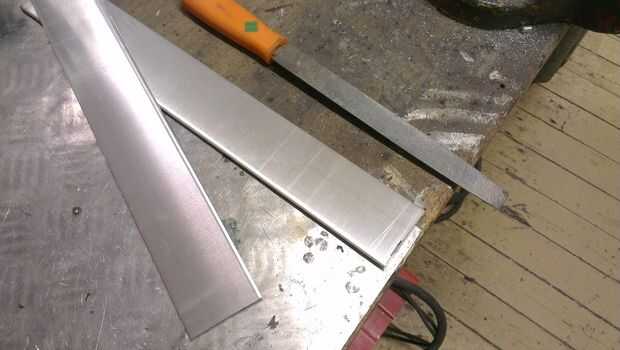

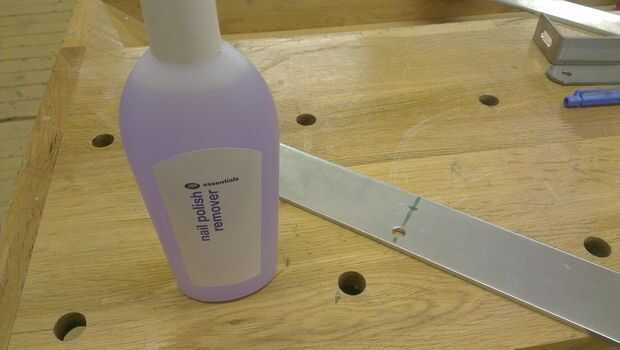

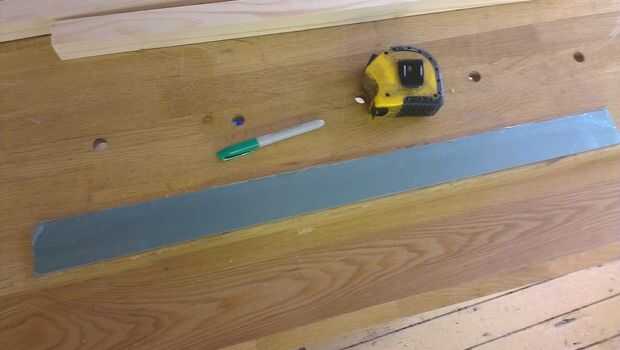

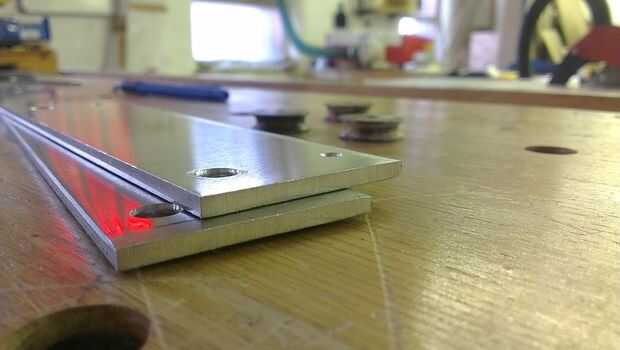

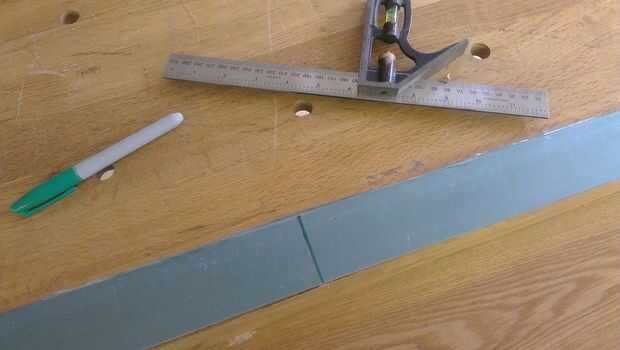

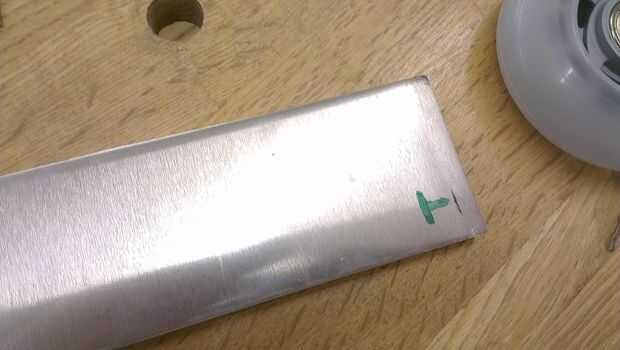

Corte una tira de aluminio de 4mm en dos, a continuación, marque todos los agujeros para hacer a un lado. Fije ambas piezas a otra, luego hacia fuera y desbarbe los orificios. Ten cuidado si estás más acostumbrado a la madera: para metal, suba de taladros más pequeños a los más grandes en incrementos de unos pocos milímetros a más.

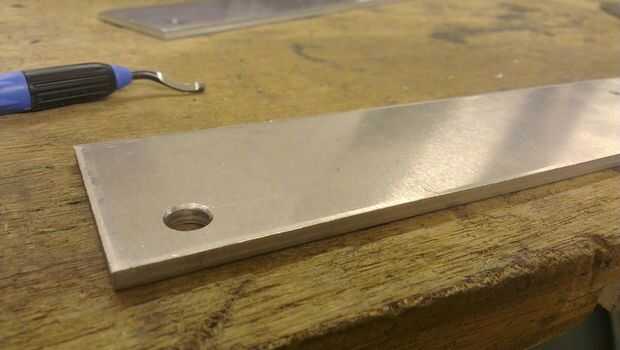

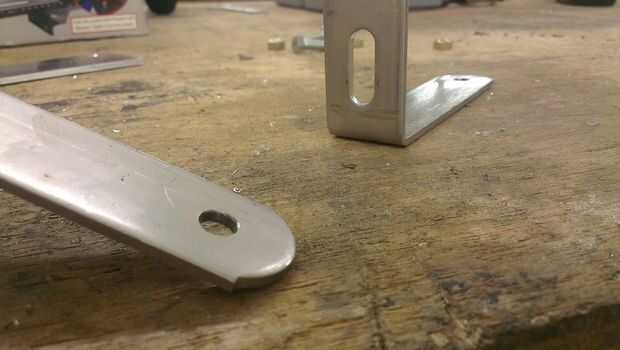

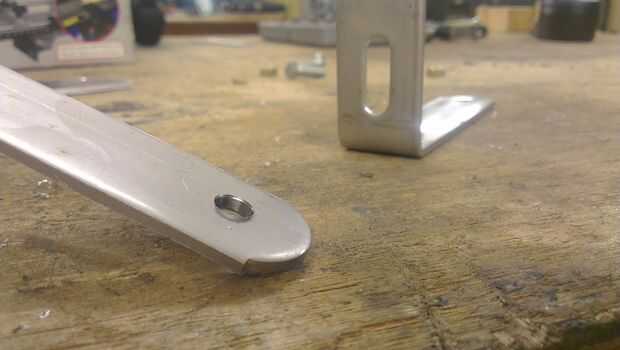

Utilicé una lijadora de banda para Sobrehilar los cabos de mi cortes y una herramienta de desbarbado para Sobrehilar los agujeros. Estas cosas marcan la diferencia a su carpintería y también significan que no terminas con 1 millón de cortes diminutos en las manos sólo de manipulación. Una herramienta de desbarbado es algo barato; Aquí está un video rápido que muestra uso de uno:
La herramienta tiene un filo curvado. A partir de la parte de la URL de borde al lado del agujero, usted simplemente lo alrededor y gradualmente empuje más, quitar cualquier rebaba y crear un bonito borde chaflanado para empuje en ese momento.

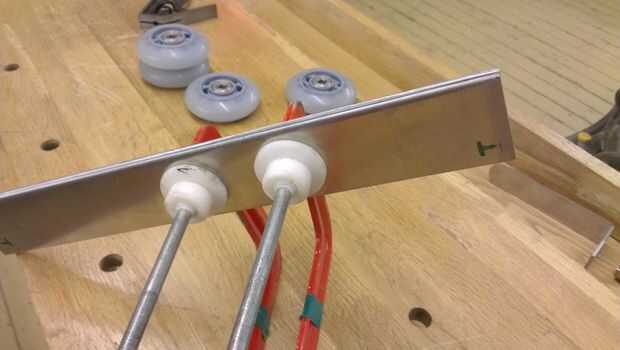

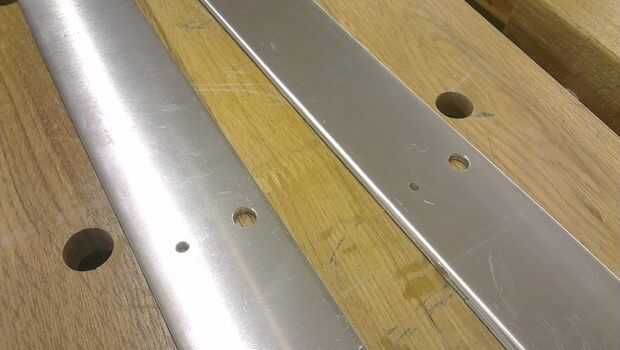

En las fotos aquí y realizar los siguientes pasos, verás un par de placas de aluminio empezando como queso suizo. Esto es debido a mis experimentos y los intentos fallidos. Intercambiar las ruedas hacia fuera mucho, y finalmente terminó de ajustar la longitud y posición de las cosas antes de comprometerse a CAD y hacer la versión final.
Por el CNC:
No muchas personas tienen acceso a un molino CNC (que solo hago porque tenemos uno en préstamo a Hackspace de Nottingham). Hay un DXF de mi diseño final a este paso. Está diseñado para sólo requieren corte 2,5 D y un máximo de 3mm de diámetro del pedacito. Cabrá en la cama de un molino del CNC 6040 aficionado. Configurar su máquina y el material, hacer algunos código de G y molino de lejos, fulano de tal suerte.
