Paso 1: Conseguir el Kit listo
Si estás haciendo kits para usted o para un amigo, o está haciendo para un grupo en un campamento de verano o en una clase de radio de jamón, a continuación le mostrará cómo prepararlos. Tenga en cuenta que el kit completo no requiere ninguna soldadura para que jóvenes sin conocimientos de soldadura pueden fácilmente construir su propia radio en poco tiempo. Las instrucciones pueden parecer larga e intimidante, pero no hay que preocuparse. Cada parte del proceso es realmente muy simple, y los detalles están allí para guiarte en cada paso. Si ya tienes un kit completo y está listo para construir, sáltese esta sección e ir a la sección "Poner el Kit juntos" siguiente.

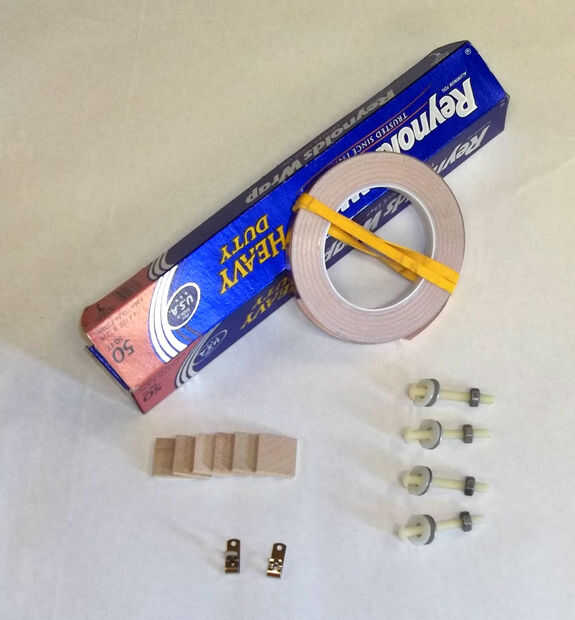

Lista completa de partes
· Caja de la pizza grande (16")
· Seis cuadrados madera 1"
· Dos clips Fahnestock
· Un 1¼" 8-32 tornillos, 3 arandelas y una tuerca
· Cuatro ¼" nylon tornillos de máquina, 2" de largo
· Cada cuatro: arandelas de nylon de ¼", ¼" acero arandelas, tuercas de ¼" de acero
· Cuatro 12" diámetro redondos de cartón pastel
· Papel de aluminio genuino de servicio pesado
· Hoja de cobre adhesivo cinta, (4" de largo y 1/2" de ancho)

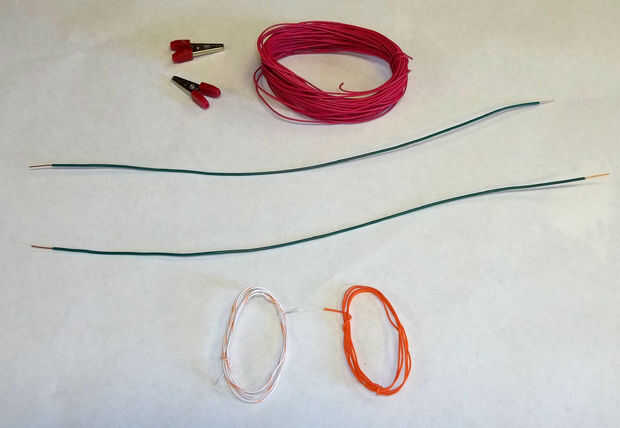

· cables de conexión aislados calibre 22 (dos longitudes de 30" y dos 12" largos = 7' total)
· 100' 24 - calibre el alambre del imán en una bobina de plástico
· Auriculares de alta impedancia
condensador de cerámica ·.001 mfd
· Resistencia, en el rango de 50K ohmios (el valor no es crítico)
· Diodos de germanio [no silicio!] (1N34, OA47, OA90, o similar)
· Pequeño (170 tie point) sin soldadura breadboard
· Dos 2" protoboard cables de puente
· Dos pinzas de cocodrilo pequeño
· 50' de cable aislado calibre 22 (para la antena)
Unas palabras de Consejo sobre piezas antes de comenzar: los tres componentes más esenciales también tienden a ser las más difíciles de encontrar. Recoger las piezas necesarias, el auricular de alta impedancia, el diodo de germanio y los clips Fahnestock deberían ser el primero en su lista de compras.
Postes normales harían un sustituto aceptable para los clips Fahnestock y son un poco más fáciles de encontrar. Estos requieren perforar dos agujeros adicionales para el montaje, sin embargo.
Por desgracia, los auriculares no sólo son algo difíciles de encontrar, también son notorias por bajo rendimiento. El volumen muy débil de las señales y pueden hacer para una experiencia frustrante. Que tendrás que probar varios auriculares antes de llegar a una buena. Tenga en cuenta que esta radio no funciona con auriculares de baja impedancia típicos o audífonos (no sin un circuito amplificador adicional, de todos modos).

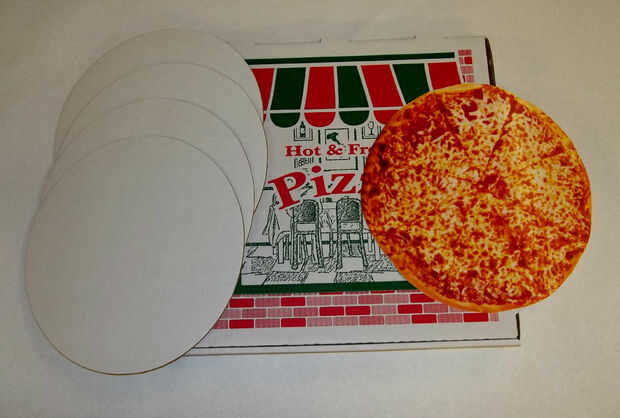

Una caja de pizza nuevo (como en, no-grasiento) se recomienda para este proyecto! Pedí uno en la pizzería local y se complace en ofrecérsela. Un poco más grande o más pequeño no hará mucha diferencia; sólo puede acabar con unos pocos más o menos bobinas de la bobina. En cuanto a las otras partes, la mayoría de ellos se puede encontrar en una ferretería, una tienda, una tienda de Artes y oficios y alrededor de la casa.
