Paso 8: Conexión del circuito

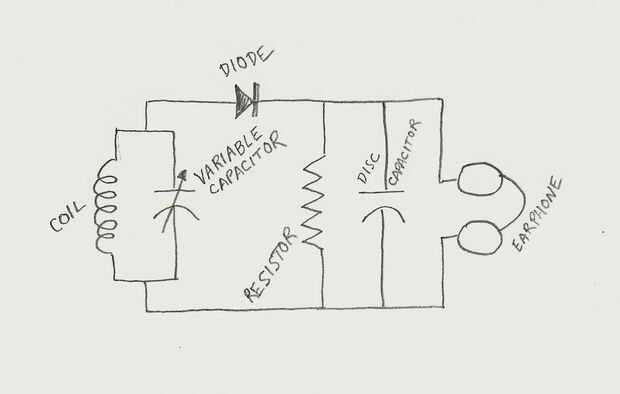

Echad un vistazo al diagrama esquemático. Lo que usted acaba de terminar es la parte del circuito de la izquierda (la bobina y el condensador variable o "sintonizador de pizza"). Se conectarse juntas el resto del circuito en el protoboard pequeño.

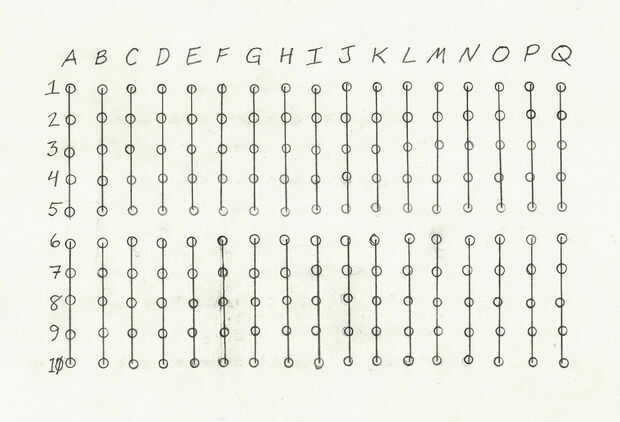

Se podría pensar de la construcción en el protoboard como jugar acorazado o Bingo. En otras palabras, con el extremo más largo va de izquierda a derecha, piensa en los agujeros de la fila superior como A-q. Con el extremo corto hacia arriba y hacia abajo, piensa en esos agujeros en la primera columna 1-10. Eléctricamente, a-1 a través de la A-5 están todos conectados entre sí, como son A-6 por A-10, como ilustrados.
Los cables de componentes que son demasiado largos pueden crear un problema si se ponen demasiado cerca unos de otros. Antes de instalarlos, primero cortar las puntas con cortador de alambre a unos ½" mucho o algo así. Esta manera, serán más fáciles de doblar y encajar en los agujeros de la protoboard. Corte los cables a su tamaño en el resistor, el capacitor y el diodo. Si no tienes a mano unas tenazas, cortaúñas trabajará en una pizca (por así decirlo).

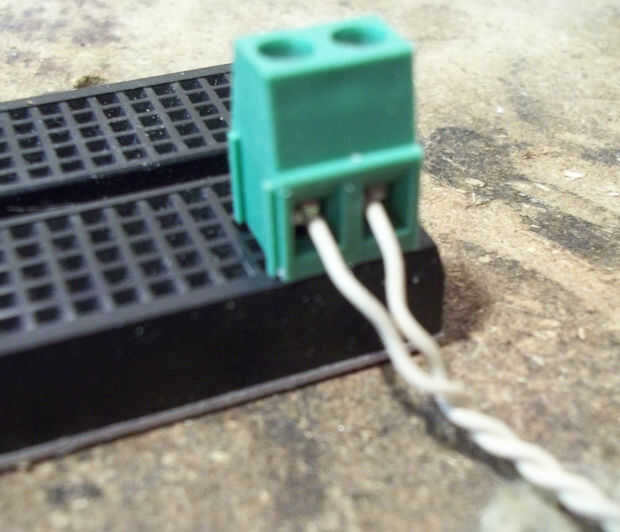

Conectar los cables de auriculares al conector gangable primero colocando los extremos pelados de los cables en los agujeros apropiados y luego apretarlos hacia abajo con los tornillos. El conector es necesario porque los cables de auriculares son demasiado endebles para colocar directamente en los agujeros de la protoboard muy fácilmente, y también garantiza una conexión sólida con el auricular. Una vez hecho esto, entonces usted puede montar el conector en la placa. Los cables se va en agujeros N9 y P9, pero la caja de plástico realmente cubrirá la mayor parte de la esquina inferior derecha de la placa, como se muestra en el diagrama.

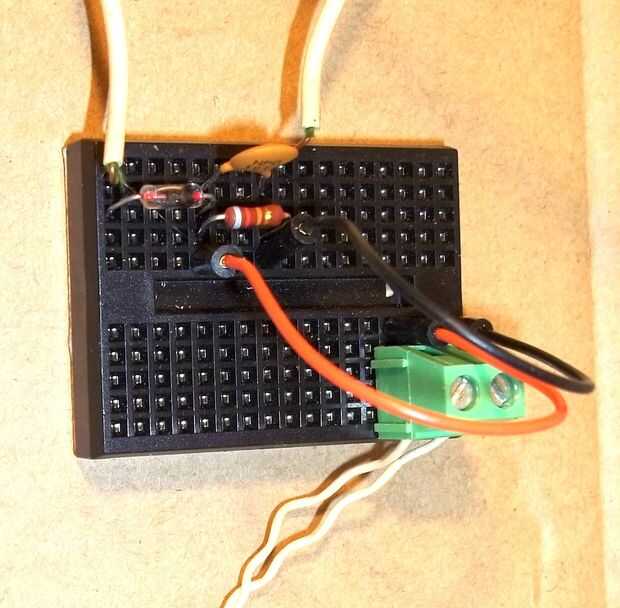

A continuación, coloque el resto de componentes en el protoboard en el siguiente orden:
Diodo, fin: A3
El diodo, el listado final: E3
Resistencia: E4, H4
Condensador de disco: E2, H2
Puente: E5, N6
Puente: H5, P6
12" cables de entrada: A1, H1

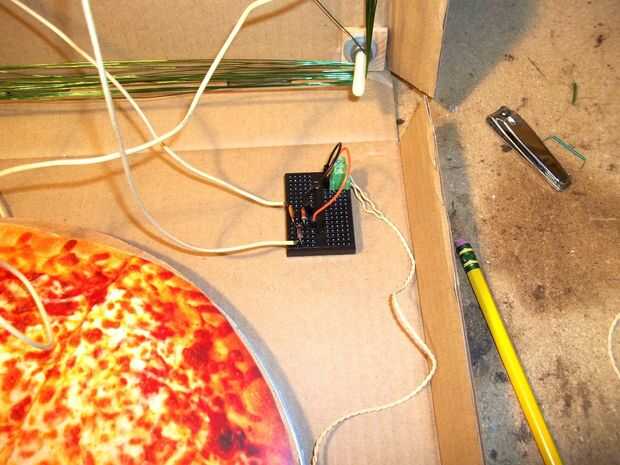

Una vez que estas piezas son todos instalado, puede seguir adelante y sacar el forro de la cinta adhesiva debajo de la mesa y colocar en una de las esquinas superiores (izquierdo o derecho). La idea es asegurarse de que la caja podrá cerrar con la Junta en su lugar, sin molestar a los devanados de la bobina.
Estamos casi listos! Los pasos finales están poniendo los cables del condensador variable en el lugar. El extremo del cable pelado del "rotor" se une a la primavera en el clip Fahnestock en la izquierda. Asegúrese de que el alambre del imán no sale en el proceso.
El extremo de cable pelado del "estator" va sobre (usted lo adivinó) el clip Fahnestock a la derecha. Una vez más, asegúrese de que el alambre del imán no sale en el proceso. La colocación de los dos cables es sólo por conveniencia – la radio funcionará bien si la situación de estos dos cables se invierten. Si es posible, sin embargo, conecte la pinza de la antena a la misma conexión que el cable del estator para un mejor rendimiento.
Ahora toma uno de los cables de 12" y adjuntarlo al izquierda clip Fahnestock. El otro extremo del cable está conectado con el diodo en la protoboard (el lado del diodo sin la raya) en el agujero de la a-1.

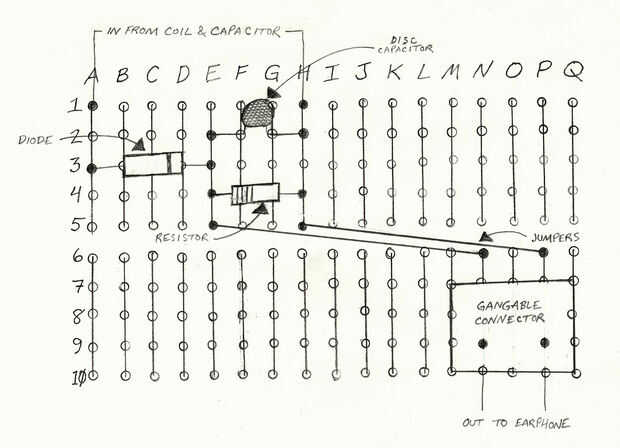

El cable restante de 12" se une al clip Fahnestock a la derecha. Su otro extremo está conectado al condensador cable en agujero H-1. Compruebe su trabajo contra el esquema de colocación.
