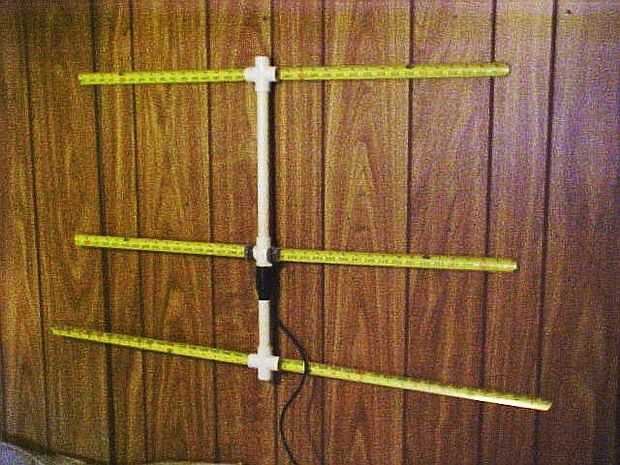

Radio de dirección encontrar antena para VHF (1 / 6 paso)

Paso 1: Cortar la cinta métrica

Retire la cinta de la cinta métrica y utilice el extremo de la cola para los elementos... Esta parte ve mucho menos desgaste y rasgón de los primeros 10 pies o menos.
Medir sus elementos a las siguientes dimensiones.

# Reflector: 41 3/8 pulgadas
# Elemento conducido: 35 1/2 total... cortar por la mitad 2 @ 17 3/4 pulgadas
# Director: 35 1/8 pulgadas

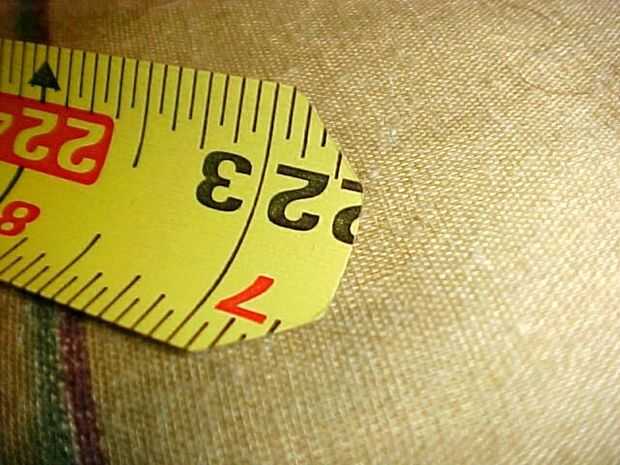

Estos se pueden cortar con tijeras regulares... Ten cuidado.. Los extremos será bastante fuerte. Corté todos los extremos con ángulos de 45 grados. Algunas personas han grabado o cruce los extremos en Plasti Dip pero yo solo arena mina un poco para sacar las esquinas afiladas.
