Paso 3: Revisar el esquema para familiarizarse con el diseño de radio

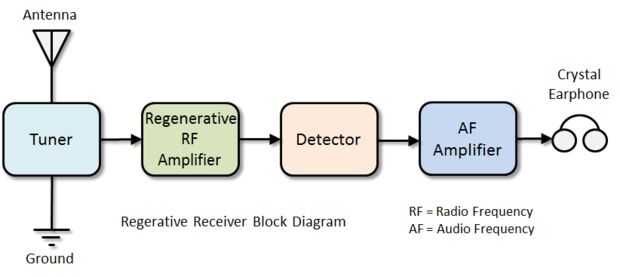

La Radio de onda corta tres de Transistor se compone de 4 bloques principales:
- Sintonizador - selecciona una estación de la banda de frecuencias de la radio puede recibir.
- Amplificador de RF - amplifica el portador modulado audio seleccionado por el sintonizador.
- SOY Detector - tiras de la portadora de RF dejando la señal de audio original intacto.
- Amplificador de AF - amplifica la señal de audio por lo que se puede escuchar en el auricular.

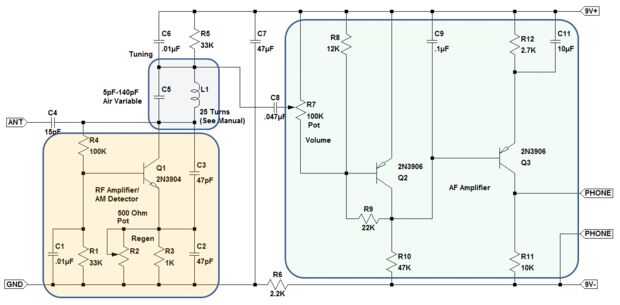

Condensador variable C5 y sintonización bobina L1 conforman la sección Tuning. L1 es un inductor fijo la herida según el Manual de montaje para la banda de frecuencias de interés. Las estaciones se seleccionan girando el condensador variable.
El amplificador de RF / AM sección Detector es realmente un oscilador Colpitts con una agregado resistencia variable R2 que sirve como el control de regeneración. Resistencias R1 y R4 proporcionan voltaje de base a Q1 que es coleccionista se fija en aproximadamente 3V. Esta tensión de colector fue elegida para que el amplificador de RF / AM Detector seguirá funcionando correctamente como la batería de 9V llega al final de su vida. Los grandes valores de R1 y R4 y la configuración del sesgada arranque están conectados, fueron elegidos para que el amplificador de RF / AM Detector tendrá una alta impedancia de entrada que mejora la selectividad y la sensibilidad de la radio. Los condensadores C1 y C6 se incluyeron para omitir RF alrededor de resistencias R1 y R5, respectivamente que mejora la ganancia del circuito amplificador de RF. La salida del colector de Q1 se alimenta hacia el emisor de Q1 a través de los condensadores C2 y C3. Normalmente esta retroalimentación positiva haría que el amplificador de RF / AM Detector a oscilar continuamente. Sin embargo el control de la regeneración proporciona una cantidad ajustable de retroalimentación negativa en el emisor de Q1 que contrarresta la respuesta positiva. Ajustando cuidadosamente la cantidad de retroalimentación negativa en el emisor de Q1, el circuito se puede hacer para proporcionar ganancia extremadamente alta justo antes de oscilación se produce y al mismo tiempo eliminar la mayor parte de la señal portadora de RF y la imagen no deseada de la señal de audio. Este comportamiento es la razón la radio regenerativa funciona tan bien.
El amplificador de AF es un simple dos etapas directo juntado emisor común amplificador para conducir el auricular de cristal. Transistor Q2 ofrece una ganancia de aproximadamente 5 y junto con R10 y C9 efectúa un filtrado adicional de la señal portadora. Transistor Q3 ofrece una ganancia de aproximadamente 100 (la actual ganancia del transistor en .5mA). Condensador C11 es proporcionado para frecuencias de audio en la resistencia R12 de puente y mejorar la ganancia de Q3. En conjunto, Q2 y Q3 proporcionan una ganancia adicional de aproximadamente 500 después del amplificador de RF. El valor de R12 fue elegido para que la tensión de colector de Q3 se establecería en aproximadamente voltaje de la batería de 1/2 que asegura que el Detector y amplificador de AF se seguirán funcionando correctamente como la batería de 9V llega al final de su vida. C7 condensador y resistor R6 están conectados juntos como un simple RC filtro de paso bajo para evitar ruido de RF en el amplificador de RF de la sangría en el amplificador de AF por las conexiones de la batería.
