Paso 4: Revisar el diseño de circuitos

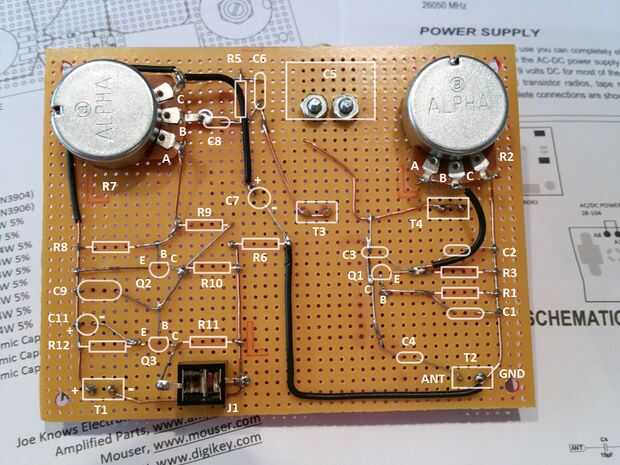

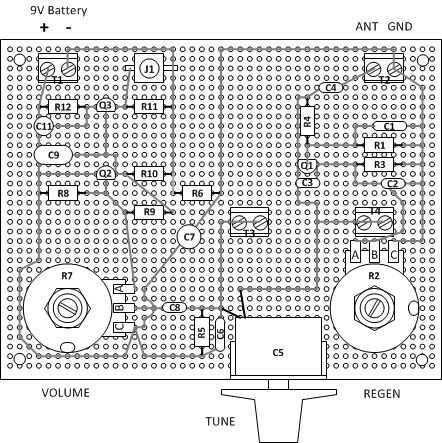

El Manual de montaje proporciona una lista paso a paso para instalar y soldar cada componente a la Junta de vector. Como se puede ver en la ilustración de lado opuesto de la tabla de vector, he utilizado el cableado punto a punto con 20 AWG de conexión sólida. La mayoría de las conexiones puede realizarse con sólo los cables de componente. Pero poder, tierra y conductores de autobús de señal se realizan mejor con longitudes de cable de conexión. Capacitancia parásita no mucho de un problema para las frecuencias de a que esta radio funciona y yo ya hemos compensado para la mayoría de ellos en el rediseño. Cuando se construyó, la radio está libre de oscilaciones no deseadas o ruido.
En cuanto al cableado, intentar ser tan limpio como he indicado en el manual de montaje. No tienes que ser artista mejor soldadura del mundo pero no hay ninguna buena razón para hacer el medio de trabajo. Todo y que su radio parezca tan bueno como usted puede.
