Paso 2: Unirlo

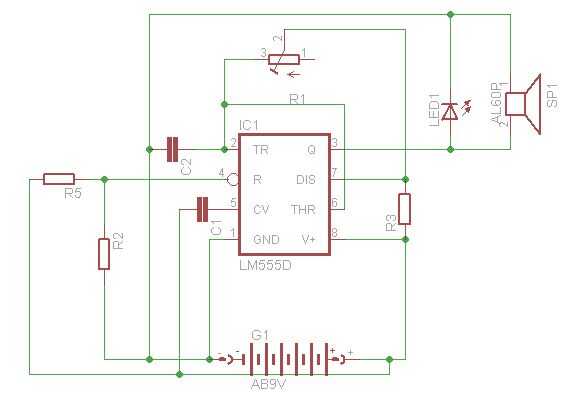

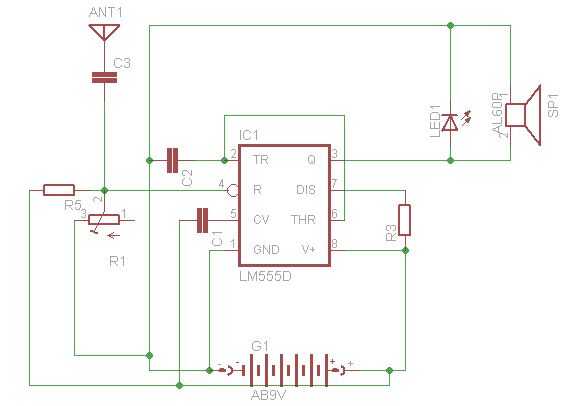

Abajo está el esquema real del circuito.
OK primero para empezar, que aplicaremos nuestra alimentación y tierra a los pines 1 y 8 respectivos. * Tras cierre de inspección de una diferencia bastante peligrosa en la funcionalidad del circuito me pareció urgente para agregar que si usted está usando una batería de 9v que necesita para poner un resitor trimmer o potenciómetro entre el lado positivo de la batería en el riel de alimentación en la placa o al pin 8 del temporizador de la viruta debido a que un 9v comenzará a calentar el chip 555 temporizador increíblemente rápido , y si izquierda expuesto a la sobredosis en tensión, podría conducir a un chip quemado o fuego. Todo lo que necesitas hacer con este "poder condensador de ajuste" sólo tienes que resistir el suficiente voltaje para la operación segura (trimmer debe resistirse a unos 1,8 ohmios). Para este paso puede que desee utilizar un multímetro, pero usted no necesita uno para recortar bien, simplemente coloque el dedo en el chip cuando se aplica voltaje y utilice un destornillador para ajuste de la energía abajo (aumento de la resistencia de la podadora). Si eres de tensión es demasiado altas que quemará el dedo así que le sugiere tener agua fría en algún lugar cerca para. También necesita desconectar la alimentación y la resistencia y deje que el chip se enfríe antes de intentar otra vez.
A continuación Conectamos nuestro * resistencia de 220 ohmios a nuestro poder (usted puede usar el pin 8) y pin 7. Luego conecte 100 ohm desde el pin 7 a pin 2. Luego conecte un cable de puente desde el pin 2 al pin 6.
En tercer lugar vamos a añadir el * capacitor de 10pF al pin 2 y tierra.
En cuarto lugar tomamos nuestro capacitor de.01 μF y conectarlo entre el pin 5 y el poder.
Después de que se conectará un cable de puente desde el pasador central de nuestra resistencia potenciómetro a * el pin 4. Luego nos conectamos uno del otro dos fuera de patillas de la resistencia condensador de ajuste * tierra (ya sea pin trimmer funcionará).
Antes de agregar la diversión cosas necesitamos para conectar nuestro * antena (que permite que la radio a trabajar sin tener que tocar el circuito físicamente) al pin 4 a través de un capacitor de.01 μF como luego conectar la resistencia de 1 Megohm al pin 4 y el poder.
Finalmente Conecte el altavoz y el LED al pin 3 del chip 555 temporizador por medio de cables de puente y conecte los dos bornes negativos a tierra.
Editar añadido dos párrafos: bien así que he recibido un Comentario sobre la necesidad de explicar como funciona esto. Te puedo dar una explicación sobre cómo funciona pero no es la más probable de ser correcta. Usted puede preguntarse "¿por qué?", que yo simplemente por decir, se trata de la primera radio de 555 temporizador que he encontrado en internet y no soy la persona más avanzada de la electrónica, así que todavía estoy aprendiendo los pros y contras de este circuito. Por lo tanto le estoy dando solo mi conjetura en cuanto a su funcionamiento. (Que puede explicar esto mejor por favor enviar comentarios así puedo conseguir este siguiente declaración corregida).
Teoría:
A partir de este circuito un multivibrador astable simple, esencialmente crea un tono de cierta frecuencia (controlado por las resistencias) y una cierta octava (por el condensador de pasador del gatillo). los otros pines sirven como diversos "efectos" para la salida (cambiando cómo colaboran los componentes internos del chip), un ejemplo que he descubierto recientemente, usando un condensador mf 100 perno umbral (pin 5) en un circuito multivibrator puede crear una mitad sirena ("desvanece" el tono y mantiene un tono de nivel luego). Pero suficiente sobre efectos volvamos a la teoría de la operación. Anterior el circuito se basa de un multivibrador que funciona como un cierto tono (que según el cálculo de F (frecuencia) = ((1/.693(R1 + 2*R2) C1) / 1000000)) es de 343 MHz en este punto, pero más está por venir para esta señal. El capacitor de.01 μF, a mi conocimiento, no demasiado mucho que el circuito de salida excepto para hacer un poco más uniforme y menos estática-y. La magia verdadera procede del pin de reset (pin 4) que se conecta a una antena, condensador y resistor. La antena, por supuesto, recoge la señal recibida de su compañero de la emisora y esta señal se almacena temporalmente en el condensador que actúa como un filtro de paso bajo (estoy bastante seguro de que es low-pass) para sacar algunos de los sonidos agudos de la señal y aplicar los tonos más baja que podemos oír. El resistor y condensador de sintonización (que creo que todavía es sólo un potenciómetro) actúan como un sintonizador. ¿Cómo puede pedir? Tomando un microvoltaje de tensión de la batería (asumiendo que es una batería nueva puede tener una fuente de alimentación de microvoltaje 9 al pin de reset que creo mantiene el perno en un modo de reset corto y como el condensador de sintonización es sintonizado los cambios de resistencia, que al parecer está en paralelo con la resistencia Megohm, y el voltaje en el pin es aprox. la mitad de la resistencia total. Ahora esta oscilación entre reset y la señal (creo que) sucede rápido que suena conectado (pensar de él como si usted tomó su televisor y silenciado y activado el sonido a una velocidad rápida, que es lo que estoy diciendo aquí, usted puede no notar la diferencia, porque la diferencia entre sonido y silencio se deslizaría por la velocidad de interpretación de nuestro cerebro). Ahora usted puede pedir "Bueno, ¿qué tiene el multivibrador que hacerlo con lo señal/no y cómo somos capaces de oír la fi de sonido de la banda Megahertz?" ¿Me alegro de que le pide porque es algo sencillo, recuerda resistencia Megohm en el pin de reset? Bien esa resistencia es de alguna manera conectado al pin de disparo (a juzgar por la influencia que tuvo en otros casos de multivirbators creo que es correcto) y resto de mi teoría senderos fuera de allí porque realmente no sé cómo que funcionaría hacia fuera, pero si es correcto que tendría 343 MHz hasta unos 343 Hz. entonces el condensador extra en la antena trae la octava. Los actos de condensador como una cuenca y su tensión actúa como un grifo de agua, si el flujo de agua mantiene relativamente igual, fregadero de la cocina es más pequeña se llene más rápido que una bañera y como disminuye el valor del condensador se carga más rápido, así que trae la octava para arriba. El último bit de cómo es relevante para el circuito del multivibrador es esta, la señal ahora 3,43 de kHz proveniente de la clavija de salida puede ser descrito como una gama que del altavoz puede poner hacia fuera, como cómo cornetas tienen diferentes gamas para los distintos instrumentos con la gama del multivibrador cambios lo que podemos escuchar y lo que no podemos oír a través de los altavoces , la configuración más reciente me dio los mejores resultados para escuchar pero es posible que algunos tweeking más, aunque puede haber algunos problemas con subir o bajar la gama más allá de buenos niveles de escuchas.
Lo sentimos, que tomó tanto tiempo para leer pero eso es como detialed como pude pensar explicar cómo funciona.
