Radio FM Digital de Arduino (TEA5767) (1 / 3 paso)

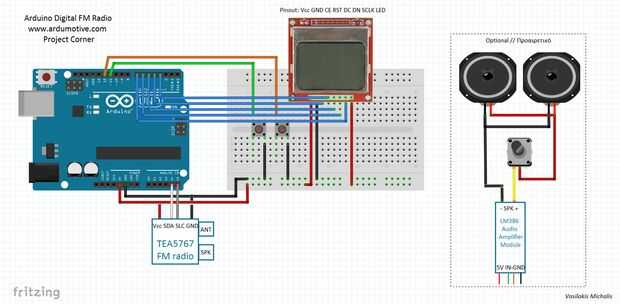

Paso 1: Protoboard el circuito esquemático

Tómese su tiempo, lea el aviso de pinout del lcd.

Si desea utilizar altavoces 'internos' se debe construir y la parte opcional de este esquema.

Más información por parte de 'opcional':

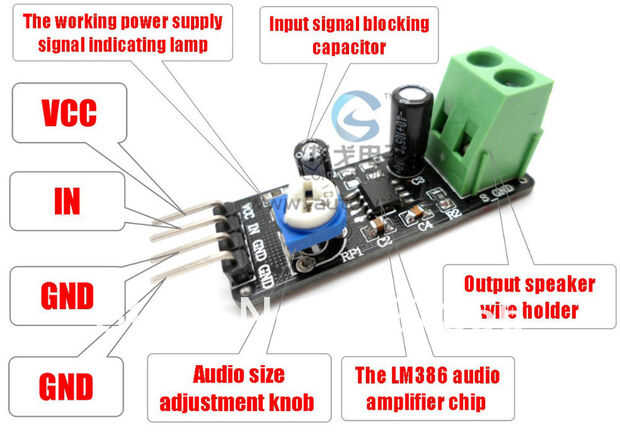

LM386 puede ser encendido por 5V ~ 12V (en el esquema puede encontrar pin 'rojo' con la etiqueta de 5V Vcc) más potencia significa más volumen. Usted puede ajustar 'ruido' de resistencia variable de 10K a bordo.

Tiene 4 pines de entrada:

  • VCC se puede utilizar la salida de 5V de la placa de arduino uno
  • IN Cable de altavoz positivo +
  • Toma de tierra Altavoz negativo - cable
  • Toma de tierra Tierra en el pin GND de arduino uno

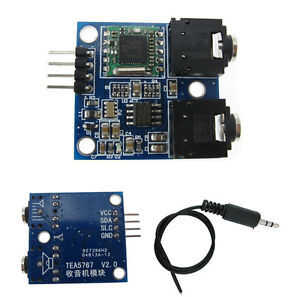

Altavoz cables positivos y negativos debe ser venir de jack de salida de TEA5767 altavoz (SPK en el esquema). ¿Izquierda o derecha? No mater... Si desea, puede combinar una o usar sólo uno de ellos.
