Paso 2: visualización
Vamos a utilizar un display de ánodo común, por lo que no podemos usar un controlador de pantalla de LED Max7219 porque ya está preparado para displays de cátodo común. Debemos hacer todo el alambre directo a Arduino.

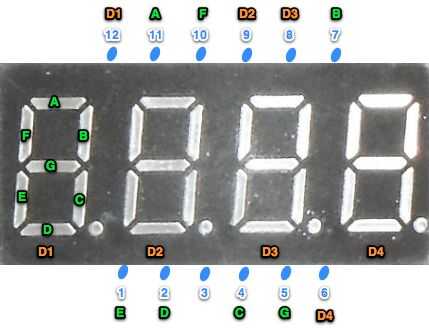

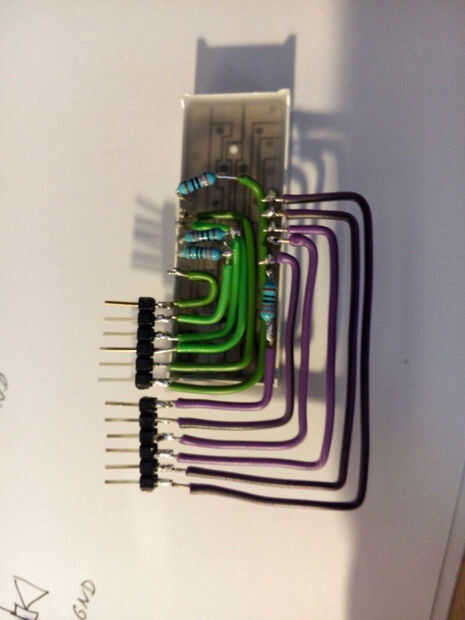

Antes de eso debemos soldar los alambres y los pinheaders a los alfileres de la pantalla y resistencias de 330 ohmios en los alfileres de dígitos. Como se puede ver en la imagen inferior. Los alambres verdes son las patillas superiores de la pantalla, hay una resistencia para cada dígitos pin D1, D2 y D3. Los cables de color púrpura son los pernos inferiores de la pantalla, en este caso sólo necesitamos un resistor. No te olvides de mirar la imagen de la pantalla o una hoja de datos para conseguir claro dónde está cada segmento un digitos.

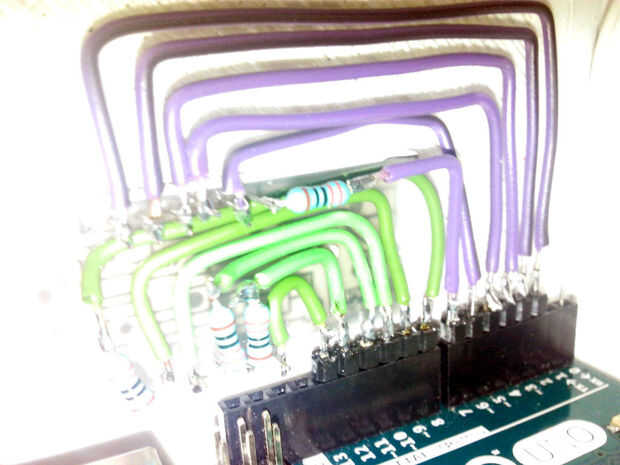

Por último, vamos a ver cómo conectar a los pinheaders a Arduino. Ver última imagen. Esta imagen corresponde al momento cuando puso la pantalla en su lugar. Tal vez usted desea esperar el caso antes de conectar todo.
Nota: voy a repetir este proceso para cambiar mucho, lo que quiere. Esto es sólo una manera de hacer esto, hay muchos.
