Paso 4: Amplificador montaje

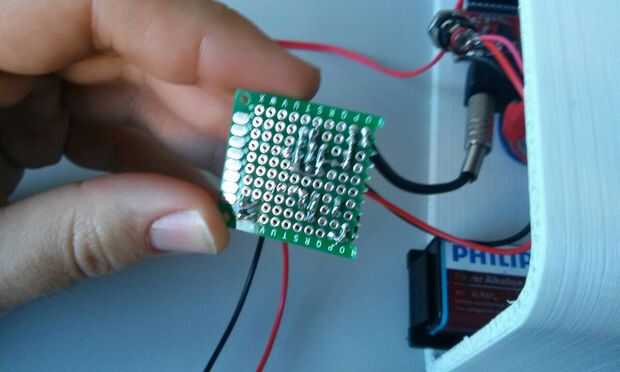

Lo siento por no tener una imagen clara del amplificador final, puede verse más adelante en "X: en lugar de paso".

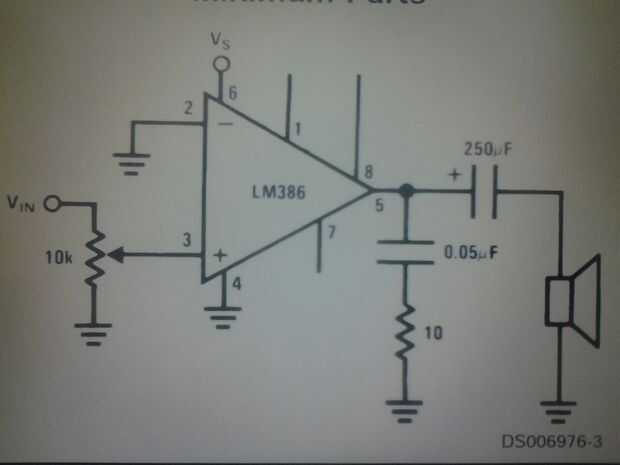

Bueno, la imagen es el diseño del amplificador de extracto de la hoja de datos de amplificador de audio LM386. Con esta imagen estamos programará a explicar cómo hacer el amplificador.

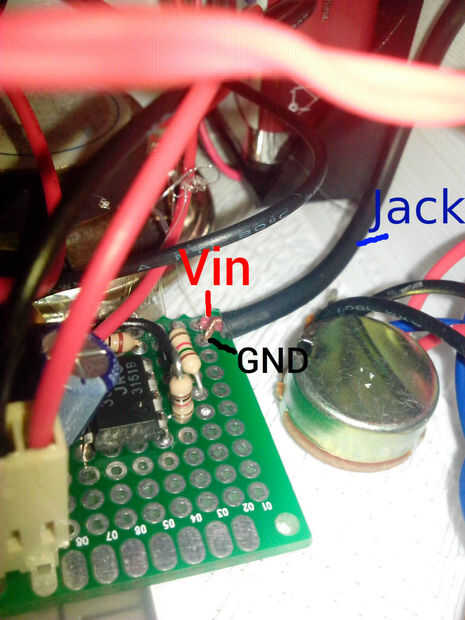

Asegúrese de que tener todos los componentes listos, que tal vez desea probar el amplificador en un protoboard antes de la soldadura. Vin es la salida de audio del módulo FM. Ver el cable negro que conecta con el tablero verde. Hay la señal de audio (rojo) y tierra (negro).
Primero: Si usted utiliza una batería de 9V o alimentación externa de 9V que puede conectar directamente al LM386 como indica el diseño. Vs (batería +) en el pin 6 y GND (batería-) en el pin 4.
Segundo: Conectar el pin 2 a tierra. Conectar Vin a un potenciómetro como en la imagen o, si quieres mi camino, conectar una resistencia de ohm 7.5 k Vin y conecte el otro extremo de la resistencia en el pin 3 del LM386, conecte una resistencia de ohm 1 de k entre el pin 3 y tierra (GND). Esto Asegúrese de que el volumen final es bastante fuerte. Si se utiliza el cambio de potenciómetro valor hasta que escuche el sonido bien. Pero antes de que se puede escuchar algo debe a finlandés el amplificador.

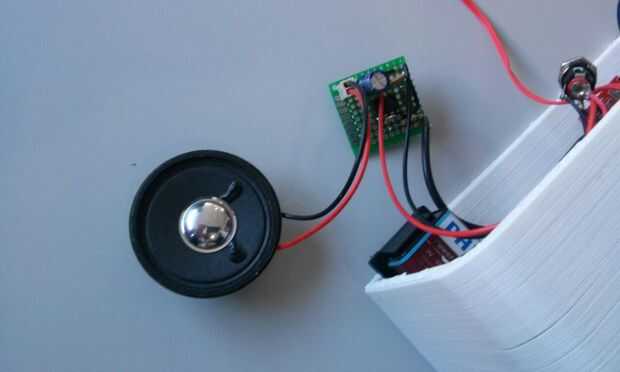

Tercero: Necesitas dos condensadores, uno de ellos (220uF) es un condensador electrolítico y debe conectar la mirada positiva al pin 5 del LM386. El otro es un condensador de cerámica (47nF). Conectar el condensador de 47nF y la resistencia de 10 ohmios como aparece en la imagen. Luego conecte el capacitor de 220uF (tenga cuidado con la polaridad) en el pin 5 del LM386 y el positivo del altavoz. Y el negativo del altavoz a tierra (GND). Opcionalmente, usted puede hacer un conector para el altavoz porque hacen más fácil de cambiar el altavoz en caso de falla o rotura.
