Radio FM digital (5 / 10 paso)

Paso 5: Control con los potenciometros

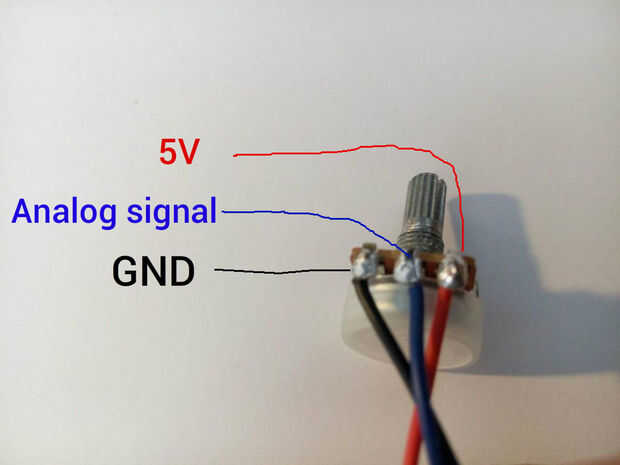

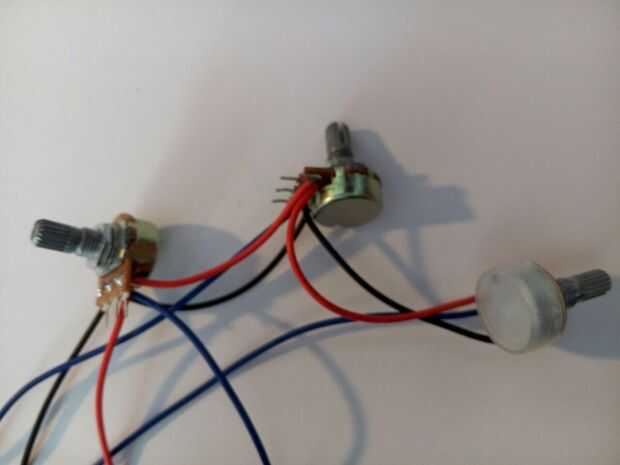

Cada potenciometros como aparecen en la primera imagen de la soldadura. Luego la soldadura entre ellos como en la segunda imagen y un hombre encabezado a cada cable de señal (azul). Una marca en la cabecera del potenciómetro que controla el volumen de la pintura. Los otros dos potenciometros de control de la frecuencia. El centro uno establecerá el control fino de frecuencia y el otro el control de la frecuencia grande. La distribución será este:

Izquierda: Potenciómetro de control de frecuencia grande. (A0)

Medio: Fina potenciómetro de control de frecuencia. (A1)

Derecha: Potenciómetro de control de volumen. (A2)

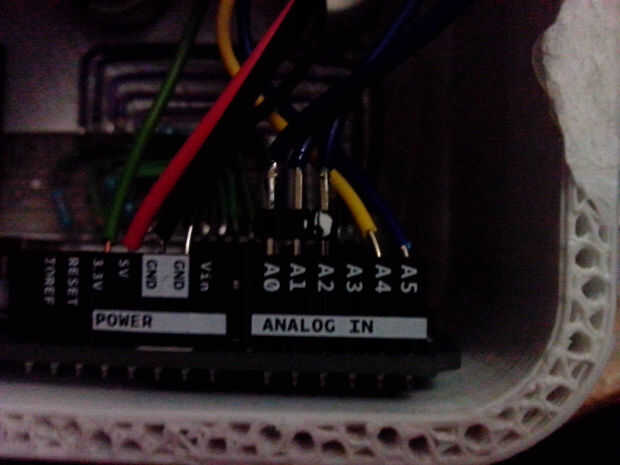

Finalmente conectar 5V y GND al puerto respectivo de Arduino.
