Paso 6: Fuente de alimentación y Arduino
Es un poco confuso la conexión de la fuente de alimentación. Trataremos de explicar.

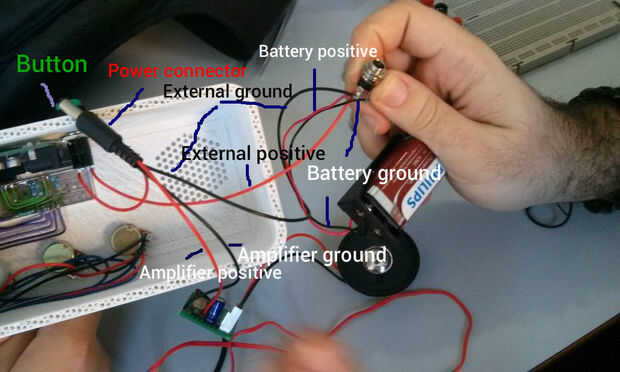

El conector de poder femenino que tomo en mi mano tiene tres patas, dos para separado uno para la fuente de motivos. Identificar cada uno antes de la soldadura. Luego soldar la batería negativa a la pierna que se desconecta cuando pones una fuente de alimentación externa. Luego soldar el resto correctamente. Lo positivo de la batería tendrá la misma forma que el positivo externo, va a pasar a través del botón y extremo en el conector macho de alimentación. El conector de alimentación macho tienen dos alambre que sale del amplificador, lo positivo y tierra. La razón de eso es que el amplificador necesita al menos 9V para que funcione correctamente, de lo contrario no puede tener una buena ganancia. Finlandés la negativa del conector hembra al conector macho de alimentación de la soldadura.
