Radio FM Si4703 Breakout Board, LCD y Arduino (2 / 9 paso)

Paso 2: Los conductores para el Si4703 Breakout Junta de soldadura

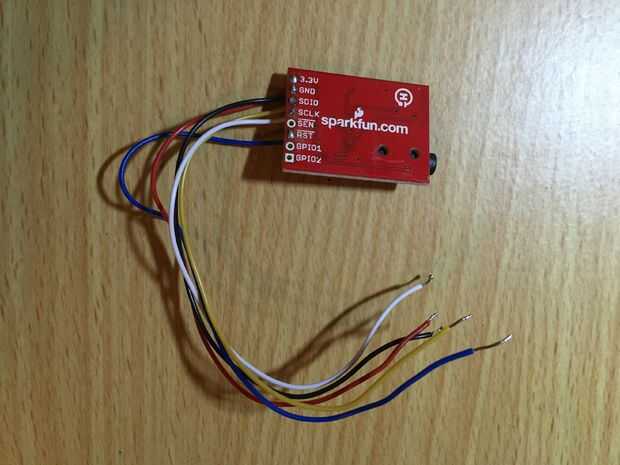

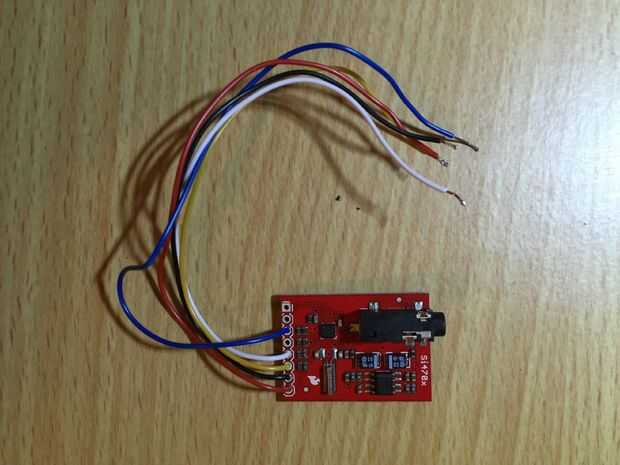

Soldar unos cables directamente a la Junta de arranque Si4703. Estas son las clavijas que debe utilizar para este proyecto:
-GND
-3.3V
-SDIO
-SCLK
-RST

Como siempre, estos cables de codificación del color es una buena práctica.
