Radio Go caja (jamón, MURS y GMRS FRS) (3 / 6 paso)

Paso 3: Construcción de la plataforma del cargador y arnés de cableado

La parte principal de este proyecto es una estructura de falso fondo a sentarse en la parte inferior de la lata de munición. Esto le da suficiente espacio para tender cables y ofrece cierta protección contra EMP mediante el aislamiento de las radios de la munición puede, creando una jaula Faraday rudimentaria. Más información sobre la protección electrónica contra EMP.

  1. Corte el fondo falso - medir el largo y ancho de su munición puede y cortar un pedazo de Masonite un poco pequeño que esas dimensiones. Usted puede necesitar redondear las esquinas un poco para conseguir que se ajuste.
  2. Pegamento el taco de madera al centro de la parte inferior del falso - siguiendo las indicaciones para el pegamento de madera de la opción para pegar el bloque a un lado de falso fondo.

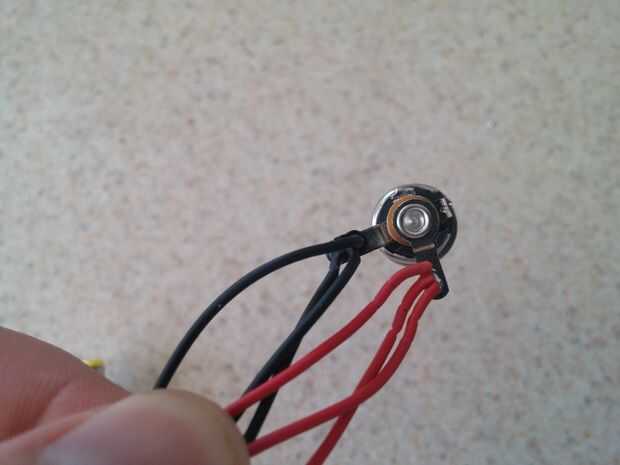

  3. La soldadura de los conectores macho a la hembra - mientras esperas que el pegamento de madera seca, coge el soldador y construir el mazo.
    1. Doblar las fichas para el poste de centro (positivo) y lado (negativo) hacia fuera perpendicular a la toma de
    2. Clip de la ficha de conexión a tierra
    3. Los tres conductores del rojo a la ficha de post del centro de la soldadura
    4. Los tres conductores del negro a la pestaña del lado de la soldadura

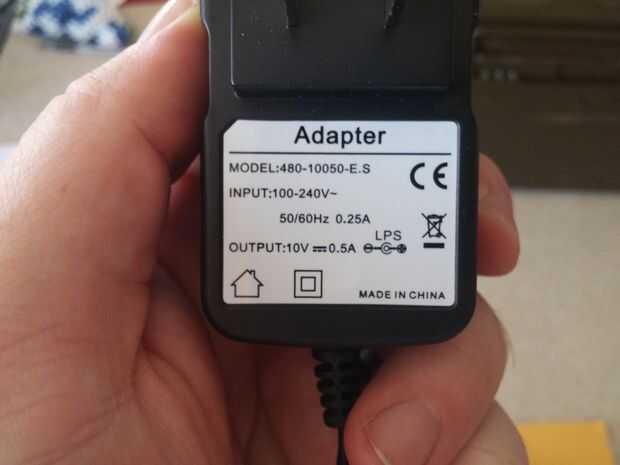

  4. Prueba el arnés de cableado - este es un buen momento para enchufe todos tres cargadores en el arnés, luego conecte un adaptador de pared, para asegurarse de que todo está funcionando correctamente.

Nota: no incluyen fotos de los dos primeros paso. Si usted no puede averiguar estos dos pasos sin fotos, instructables pueden no ser el mejor sitio web para usted. ;)
