Paso 3: Construcción del receptor

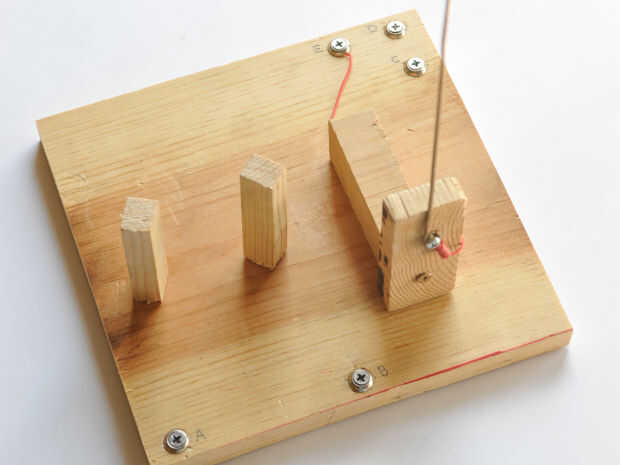

A continuación necesitamos una base simple de madera para sostener nuestros componentes. Chatarra madera funciona bien para este proyecto - no dude de pintar o decorar la base de lo que quieras. Coloque los bloques de madera para que los dos trozos en diagonal (primero de la foto, derecha) de la horquilla la botella y la posición del limpiador del soporte (ver información abajo) para que el limpiaparabrisas tocar la bobina en la botella cuando está en la cuna. Ver el montaje final en la segunda imagen. Ahora a empezar a hacer nuestras conexiones!
Una forma para conectar los cables es usar clips de Fahnstock - si no encuentras alguno de estos luego tornillos y arandelas funcionará también.
En la foto he colocado 5 puntos de conexión, etiquetados A, B, C, D y E.
Además, he creado un "limpiador" de algún alambre de percha que corte y doblado en forma. Fije algunos cinta aislante eléctrica en el extremo libre para hacer tuning un poco más fácil (esto es para que pueda sostener y mover el limpiaparabrisas sin causar interferencia).

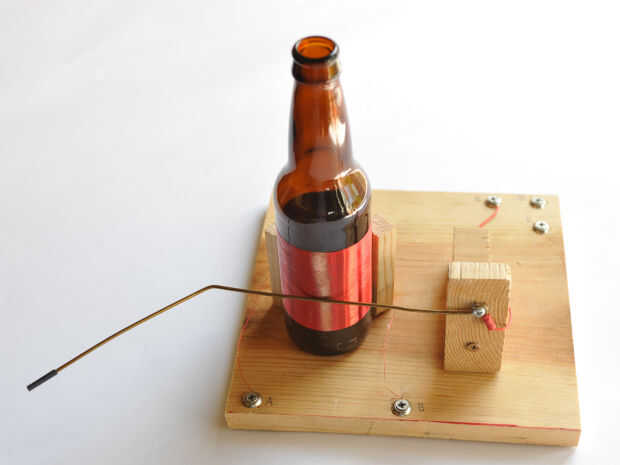

Coloque la botella y conectar el bobina superior conductor A y la parte inferior bobina conductor B. Cerciórese de que el limpiador esté en contacto con la pista de arena-away cobre que creamos en el primer paso.
Más tarde, moviéndose arriba y abajo el limpiaparabrisas afectará el ajuste de la bobina.

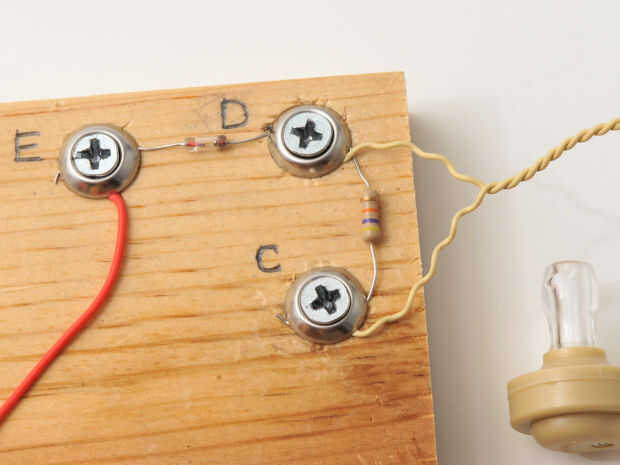

Ahora nos enganchará hasta nuestro diodo, condensador, resistor y auricular como sigue: la tapa de 150pF puede o ir A y B o A y el limpiaparabrisas (finalmente colocado en A y el limpiaparabrisas - consulte el paso 3, detalle en la imagen 3). La resistencia de 47kΩ pasa a través de C y D, como el auricular. El diodo de germanio va acros
